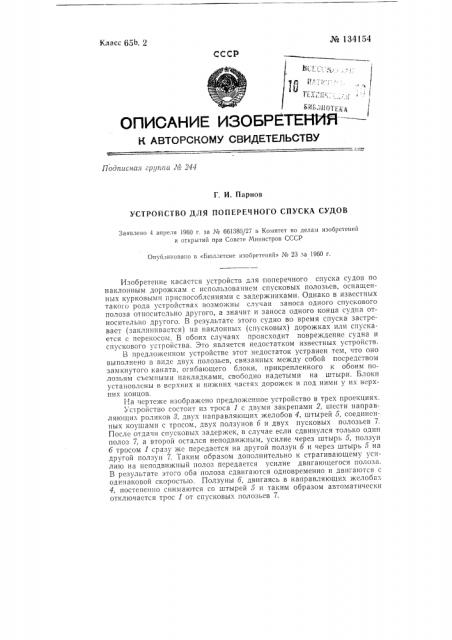

УСТРОЙСТВО ДЛЯ ПОПЕРЕЧНОГО СПУСКА СУДОВ

Заявлено 4 апреля 1960 r. за № 661380/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрете|нш» № 23 за 1960 r.

Изобретение касастся устройств для поперечного спуска судов по наклонным дорожкам с использованием спусковых полозьев, оснашенных курковыми приспособлениями с задсржниками. Однако в известных такого рода устройствах возможны случаи заноса одного спускового полоза относительно другого, а значит и заноса одного конца судна относительно другого. В результате этого судно во время спуска застревает (заклинивается1 на наклонны.: (спусковых) дорожках или спускается с перекосом, В обоих случаях происходит повреждение судна и спускового устройства. Это является недостатком известных устройств.

В предло>кенном устройстве этот недостаток устранен тем, что оно выполнено в виде двух полозьев, связанных между собой посредством замкнутого каната, огибающего блоки, прикрепленного к обоим полозьям съемными накладками, свободно надетыми на штыри. Блоки установлены в верхних и нижних частях дорожек и под ними у их верхних концов.

Иа чертеже изображено предложенное устройство в трех проекциях.

Устройство состоит из троса 1 с двумя закрепами 2, шести направляющих роликов 8, двух направляющих желобов 4, штырей 5, соединенных коушами с тросом, двух ползунов б и двух пусковых полозьев 7.

После отдачи спусковых задержек, в случае если сдвинулся только один полоз 7, а второй остался неподвижным, усилие через штырь 5, ползуH б тросом 1 сразу жс передается на другой ползун б и через штырь 5 на другой ползун 7. Таким ооразом дополнительно к страгивающему усилию на неподвижный полоз передается усилие двигающегося полоза.

В результате этого оба полоза сдвигаются одновременно и двигаются с одинаковой скоростью. Ползуны б, двигаясь в направляюших желоба

4, постепенно снимаются со штырей 5 и таким образом автоматически отключается трос 1 от спусковых полозьев 7.

Предмет изобретения

План

Редактор М. А. Мрочко

Техред А. Л. Сосина Корректор В. П. Фомиы

Формат бум. 70Х 108 /ц Объем 0,17 п. л .

Тираж 500 Цена 25 коп.; с 11-61 г.— 3 коп.

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский, пер. д.. 2/б

Поди. к печ. 14.XII-60 г

Зак. 10537

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

I. Устройство для поперечного спуска судов по наклонным спусковым дорожкам, о т л и ч а ю щ с е с я тем, что, с целью исключения заноса одного конца судна относительно другого, оба полоза связаны между собой посредством замкнутого каната, прикрепленного к обоим полозьям при помощи съемных накладок и огибающего блоки, стационарно установленные в верхней и нижней частях дорожек и под дорожками у верхних их концов.
