Реферат



Класс 72а, 19оз

Ж 134162 ссср

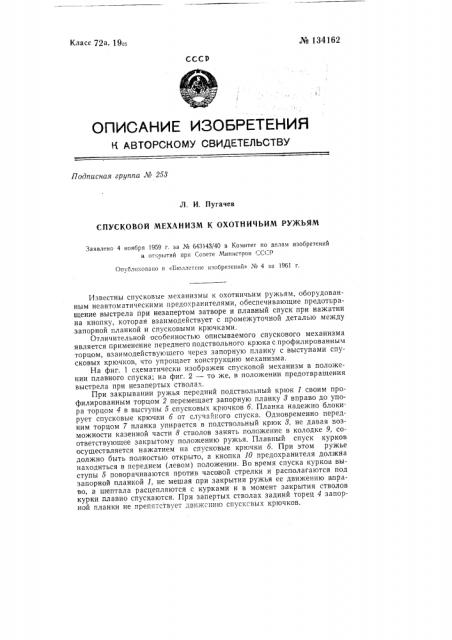

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л6 253

Л. И. Пугачев

СПУСКОВОЙ МЕХАНИЗМ К ОХОТНИЧЪИМ РУЖЪЯМ

Заявлено 4 ноября 1969 г. за М 643143/40 в Комитет по делам изобретений и открытий прн Совете Министров C(.Ð

Опубликовано в «Б оллетсне изобретений М 4 за 1961 г.

Известны спусковые механизмы к охотничьим ружьям, оборудованным неавтоматическими предохранителями, обеспечивающие предотвращение выстрела при незапертом затворе и плавный спуск при нажатии на кнопку, которая взаимодействует с промежуточной деталью между запорной планкой и спусковыми крючками.

Отличительной особенностью описываемого спускового механизма является применение переднего подствольного крюка с профилированным торцом, взаимодействующего через запорную планку с выступами спусковых крючков, что упрощает конструкцию механизма.

На фиг. 1 схематически изображен спусковой механизм в положении плавного спуска; на фиг. 2 — то же, в положении предотвращения выстрела при незапертых стволах.

При закрывании ружья передний подствольный крюк 1 своим профилированным торцом 2 перемещает запорную планку 8 вправо до упора торцом 4 в выступы 5 спусковых крючков б. Планка надежно блокирует спусковые крючки б от случайного спуска. Одновременно передним торцом 7 планка упирается в подствольный крюк 8, не давая возможности казенной части 8 стволов занять положение в колодке 9, соответствующее закрытому положению ружья. Плавный спуск курков осуществляется нажатием на спусковые крючки 6. При этом ружье должно быть полностью открыто, а кнопка 10 предохранителя должна находиться в переднем (левом) положении. Во время спуска курков выступы 5 поворачиваются против часовой стрелки и располагаются под запорной планкой 1, не мешая при закрытии ружья ее движению вправо, а шептала расцепляются с курками и в момент закрытия стволов курки плавно спускаются. При запертых стволах задний торец 4 запорной планки не препятствует движснию спусксвых крючков.

Предмет изобретения

Тсхрсд А. Л, Сосина Корректор Л. Комарова

Формат бум. 70;:.,108 /,6 Объем 0,17 уел. п. л.

Тираж 450 Цена 3 коп.

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Рсдактор Л. М. Струве

Поди. к пеи, 21.йт-61 г

Зак. 3701

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14, Спусковой механизм к охотничьим ружьям с неавтоматическим предохранителем, отличающийся тем, что, с целью предотвращения выстрела при неполностью запертых стволах, на спусковом крючке применен выступ, взаимодействующий с запорной планкой,
