Устройство для перемешивания чая

Устройство для перемешивания чая

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию чайной промьшшенности и может быть использовано для перемешивания разных номеров полуфабриката чая для получения определенного сорта. Цель изобретения - упрощение конструкции и снижение энергоемкости устройства. Устройство для перемешивания чайного листа включает камеру с окнами для загрузки и выгрузки,-установленные в ней конвейеры и воздуховод. Новым в устройстве является то, что конвейеры вьшолнены в виде ленточных транспортеров, один (основной) из которых установлен наклонно загрузоч- Hbw концом вниз, а по его обоим бокам расположены одна или более пар транспортеров, вторые по ходу перемещения материала транспортеры каждой, пары установлены с возможностью поворота в горизонтальной плоскости. При этом загрузочные концы первых из верхней пары транспортеров расположены под разгрузочным концом основного наклонного транспортера, загрузочные , концы вторых расположены .под разгрузочными концами первых, а разгрузочные концы вторых расположены частично над рабочей ветвью основного наклонного транспортера, частично над загрузочными концами первых из последующей пары транспортеров . 2 ил. (Л

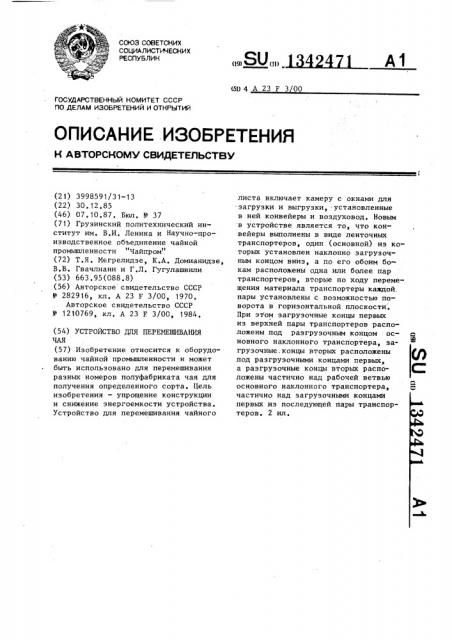

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„$0„„1з42фп А1 (5D 4 А 23 F 3 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3998591/31-13 (22) 30.12,85 (46) 07.10 ° 87. Бюл. № 37 (71) Грузинский политехнический институт им. В.И. Ленина и Научно-производственное объединение чайной промьппленности "Чайпром. (72) Т.Я. Мегрелидзе, К.А. Домианидзе, В.В. Гвачлиани и Г.Л. Гугулашвили (53) 663.95(088.8) (56) Авторское свидетельство СССР № 282916, кл. А 23 F 3/00, 1970.

Авторское свидетельство СССР

¹ 1210769, кл. А 23 F, 3/00, 1984. (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕШИВАНИЯ

ЧАЯ (57) Изобретение относится к оборудованию чайной промышленности и может быть использовано для перемешивания разных номеров полуфабриката чая для получения определенного сорта. Цель изобретения — упрощение конструкции и снижение энергоемкости устройства.

Устройство для перемешивания чайного листа включает камеру с окнами для загрузки и выгрузки, установленные в ней конвейеры и воздуховод, Новым в устройстве является то, что конвейеры выполнены в виде ленточных транспортеров, один (основной) иэ которых установлен наклонно загрузочным концом вниз, а по его обоим бо кам расположены одна или более пар транспортеров, вторые по ходу перемещения материала транспортеры каждой. пары установлены с возможностью поворота в горизонтальной плоскости .

При этом загрузочные концы первых из верхней пары транспортеров расположены под разгрузочным концом основного наклонного транспортера, загрузочные.концы вторых расположены под разгрузочными концами первых, а разгрузочные концы вторых расположены частично над рабочей ветвью основного наклонного транспортера, частично над загрузочными концами первых из последующей пары транспортеров. 2 ил.

13424 71

Изобретение относится к оборудованию чайной промышленности и может быть использовано для перемешивания разных номеров полуфабриката чая для получения определенного сорта.

Целью изобретения является упрощение конструкции и снижение энергоемкости.

На фиг. 1 представлено устройство для перемешивания чая, общий вид; на фиг. 2 — то же, вид.сверху., Устройство для перемешивания чая содержит камеру 1 с окнами 2 и 3 соответственно для загрузки и выгрузки материала. В верхней части камеры установлен воздуховод 4, Внутри камеры установлены ленточные конвейеры, бесконечные ленты которых выполнены из пищевой резины. Один основной ленточный транспортер 5 установлен наклонно по длине камеры так, что его расположенный снизу загрузочный конец размещен под окном 2 для загрузки камеры 1. По обоим бокам основного трайспортера 5 расположены одна или более пар транспортеров. Вторые по ходу перемещения материала транспортеры 6-8 из каждой пары установлены с возможностью поворота в горизонтальной плоскости посредством поворота их платформ 9 относительно вертикального шарнира 10. Приемные участки первых из верхней пары транспортеров 11 расположены под разгрузочным концом основного транспортера 5. Приемные участки вторых из каждой пары транспортеров 6-8 расположены под выходными участками первых транспортеров 11-13 ° Выходные участки вторых транспортеров 6-8 расположены частично над рабочей ветвью основноЭ го наклонного транспортера 5 и частично над приемными участками первых из последующей пары транспортеров 12 и 13 ° Под вторым транспортером 8 из последней пары размещено окно 3 для выгрузки материала из камеры 1.

Для предотвращения просыпания материала под выходными и над приемными участками всех транспортеров установлены направляющие продукт течки 14.

Устройство снабжено приводом транспортеров (не показан) °

Устройство работает следующим образом.

Поворотом последнего по ходу материала ленточного транспортера 8 в горизонтальной плоскости вокруг вер5

55 тикального шарнира 10 его выходной участок устанавливается полностью над рабочей ветвью наклонного ленточного транспортера 5. После этого включается привод (не показан), который приводит в движение все транспортеры. Подлежащие смешиванию компоненты чая через окно 2 для разгрузки загружаются на приемный участок наклонного ленточного транспортера

5. Дойдя до выходного участка транспортера 5, компоненты чая переходят .на приемные участки первых из самой верхней пары транспортеров 11, откуда через вторые из этой же пары транспортеры 6 часть материала пересыпается на первые транспортеры 12 из следующей (второй) пары транспортеров, а часть материала возвращается на наклонный транспортер 5, смешиваясь с материалом, перемещающимся на его рабочей ветви. С транспортера

12 чайная масса аналогично частично переходит на следующую пару, а частично вновь смешивается с массой материала, перемещаемой на рабочей ветви наклонного транспортера 5. При этом процесс перемешивания не исключается лишь простым пересыпанием новой порции чая сверху на нижележащие слои.

При дальнейшей работе устройства с выходного участка рабочей ветви транспортера 5 на транспортеры 11 пересыпается масса, .содержащая два слоя разных компонентов чая. Однако это пересыпание способствует хорошему перемешиванию разных компонентов чая. Такое пересыпание и перемешивание (перелопачивание) происходят при каждом переходе с одного транспортера на другой, что способствует хорошему перемешиванию разных компонентов чая.

После дохождения части чая до последнего транспортера 8 процесс перемешивания еще не закончен, Поэтому масса чая с транспортера 8 ссыпается на рабочую ветвь транспортера 5. После окончания процесса перемешивания, зависящего от разности компонентов чая, подлежащих перемешиванию, транспортеры 8 поворачиваются относительно вертикального шарнира 10 до размещения их выходных участков над окном

Э для выгрузки материала и перемешанный чай выгружается из устройства.

При этом для ускорения выгрузки вто1342471 рые транспортеры 6 и 7 всех пар могут быть повернуты относительно их шарниров 10 так, что выходной участок каждой из них полностью размещается над приемным участком первого 12, 13 из последующей пары транспортеров, В этом случае перемешивание чая прекращается и чайная масса быстро выгружается из устройства транспортерами в следующей последовательности: 10

5-11-6-12-7-13-8. Однако, если разница между перемешиваемыми компонентами незначительна, то разгрузку устройства можно проводить совместно с перемешиванием, что значительно со- 15 кращает время проведения процесса и, соответственно, трудовые и экономические затраты. Кроме того, повороI том вторых транспортеров 6,7 из каждой пары регулируется количество 20 чая, возвращаемого на основной транспортер, соответственно регулируются пропорции перемешивания компонентов и скорость процесса, что дает возможность проведения перемешивания разных компонентов чая в наилучших условиях в зависимости от их качественных показателей. Появляющаяся в процессе смешивания чайная пыль отсасывается через воздуховод 4.

Таким образом, в устройстве для перемешивания чайных компонентов использованы ленточные транспортеры, характеризующиеся простотой конструк- 35 ции и от пластинчато-роликовых цепей с пластинами известного устройства отличающиеся значительно малым расходом энергии на привод. Поворот транспортеров относительно вертикальных шарниров осуществляется лишь при установке пропорции перемешивающихся компонентов в зависимости от их качественных показателей или во время начала загрузки и выгрузки материала.

Поэтому износ указанных шарниров не значителен, и они редко выходят из строя, что повышает их надежность и, соответственно, надежность и долговечность устройства в целом.

Формула и з обретения

Устройство для перемешивания чая, включающее камеру с окнами для загрузки и выгрузки, воздуховодом и установленными в ней конвейерами, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции и .снижения энергоемкости, конвейеры выполнены в виде ленточных транспортеров и установлены в камере так, что один из них размещен па длине камеры с наклоном в сторону загрузочного окна, а остальные расположены попарно с вбзможностью поворота в горизонтальной плоскости так, что приемный участок одного из них размещен под наклонным транспортером и выходным участком транспортера предыдущей пары, а выходной участок другогосоответственно над наклонным транспортером и приемным участком транспортера последующей пары. 1 34247!
