Взаимозамыкаемая чушка металла трапецеидального сечения

Взаимозамыкаемая чушка металла трапецеидального сечения

Иллюстрации

Показать все

Реферат



Изобретение относится к области цветной металлургии, в частности к конструкциям чушек металла, и может быть использовано при отливке чушек металлов, пакетируемых затем с помощью обвязочного материала для транспортировки и хранения. Цель изобретения - обеспечение большей компактности и прочности собранного пакета чушек. Чушка трапецеидального сечения имеет замыкаюшие выступы на меньшем основании, расположенные вблизи торцов на-разных расстояниях, причем разность между этими расстояниями равна полуразности большего и меньшего оснований. Такое расположение замыкающих выступов позволяет увеличить компактность и прочность собранного пакета и облегчить погрузочно-разгрузочные работы. 3 ил. с С

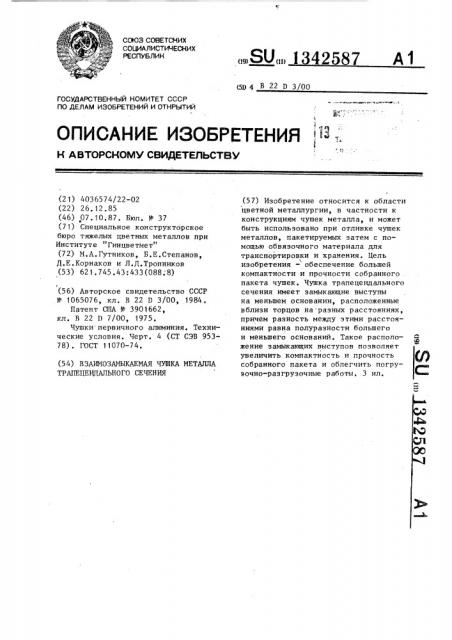

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 В 22 D 3/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

gr

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1-,.

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4036574/22-02 (22) 26. 12.85 (46) 07. 10. 87. Бюл. М 37 (71) Специальное конструкторское бюро тяжелых цветных металлов при

Институте "Гинцветмет" (72) M.À.Гутников, Б.Е.Степанов, Л.Е.Корнаков и Л.Д.Тропников (53) 62 1.745 .43:433(088. 8) (56) Авторское свидетельство СССР

Ф 1065076, кл. В 22 DЗ/00,,1984 °

Патент США М - 3901662, кл. В 22 D 7/00, 1975.

Чушки первичного алюминия. Технические условия. Черт. 4 (СТ СЭВ 95378) . ГОСТ 11070-74. (54) ВЗАИМОЗАМЫКАЕМАЯ ЧУШКА МЕТАЛЛА

ТРАПЕЦЕЩ АЛЬНОГО СЕЧЕНИЯ.80, 1342587 А1 (57) Изобретение относится к области цветной металлургии, в частности к конструкциям чушек металла, и может быть использовано при отливке чушек металлов, пакетируемых затем с помощью обвязочного материала для транспортировки и хранения. Цель изобретения — обеспечение большей компактности и прочности собранного . пакета чушек. Чушка трапецеидального сечения имеет замыкающие выступы на меньшем основании, расположенные вблизи торцов на.разных расстояниях, причем разность между этими расстояниями равна полуразности большего и меньшего оснований. Такое расположение замыкающих выступов позволяет увеличить компактность и прочность собранного пакета и облегчить погрузочно-разгрузочные работы, 3 ил.

1342587

15

25

35 рузчика.

Изобретение относится к цветной металлургии, в частности к конструкциям чушек металла, и может быть использовано при отливке чушек металла, пакетируемьгх затем с помощью обвязочного материала для транспортирования и хранения.

Цель изобретения — обеспечение большей компактности и прочности собранного пакета чушек.

На фиг. 1 представлена предлагаемая чушка, вид сбоку; на фиг, 2 разрез А-А на фиг, 1; на фиг. 3 собранный пакет из чушек °

Чушка 1 металла трапецеидального сечения имеет замы1кающие выступы 2, расположенные вблизи ее торцов на меньшем основании 3, и пазы 4 для обвязочного материала. Замыкающие выступы 2 размещены на разных расстояниях от торцов чушки, причем расстояние 1 от одного каблучка до торца больше расстояния 1 от другого каблучка до торца на величину, равную полуразности величин большего основания b< и меньшего основания (b, — bg)

Ь, т,е. 1, — 1

Гасположение замыкающих выступов по длине чушки выбирается исходя из того, чтс между этими выСтупами должно размещаться четное число чушек, cKGHToBBHHblx через одну с гарантированным за.зором и с учетом допуска на ширину чушки, а расстояние от края чушки до замыкающего выступа должно быть достаточным, чтобы пакет из них мог быть захвачен вилами погПакет из таких чушек набирается методом г,оворота каждого уже набрано ного ряда на 90 в одном направлении.

При этом (фиг. 3) габариты собранноro пакета в плане благодаря смещению замыкающих выступов 2 чушек к одному из торцов чушки практически равны длине самой чушки и, таким образом, предлагаемая чушка позволяет формировать максимально плотные пакеты из чушек трапецеидальной формы, уложенные крест на крест и замыкаемые выступами, т.е, наиболее прочные и наиболее просто поддающиеся механизированной укладке пакеты. Несмотря на несимметричность расположения замыкающих выступов чушки остаются взимозаменяемыми, а обвязочный материал полностью заходит в пазы чушки (фиг, 3). . Площадь, занимаемая собранным пакетом из предлагаемых чушек, меньше площади пакета из известных чушек примерно на 137. при той же массе и высоте пакета, что увеличивает удобство транспортировки пакетов грузозахватными механизмами и позволяет значительно облегчить погрузочноразгрузочные работы, так как форма чушки позволяет брать пакет вилами погрузчика с любой стороны и на любой высоте.

Формула изобретения

Взаимозамыкаемая чушка металла трапецеидального сечения, имеющая замыкающие выступы на.меньшем основании, расположенные вблизи ее торцов, и пазы для обвязочного материала, отличающаяся тем, что, с целью обеспечения большей компактности и прочности собранного пакета чушек, замыкающие выступы расположены на разных расстояниях от торцов чушки, а разность этих расстояний равна полуразности большего и меньшего оснований.

1342587

A-А

Составитель В.Андреев

Техред И„Попович Корректор М.Максимишинец

Редактор П.Гереши

Заказ 4549/8

Тираж 740 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
