Устройство для дуговой сварки

Устройство для дуговой сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к области сварки, в частности к конструкции устройств для дуговой сварки. Оно м.б. использовано в машиностроении при выполнении прямолинейных стыков автоматической сваркой. Целью изобретения является упрощение конструкции устройства. Оно содержлт каретку 1 со сварочной горелкой 2, ведуащм 3 и прижимным 4 роликами механизма подачи присадочной проволоки. Каретк,- 1 с помощью ходового винтл 5 перемещается вдоль шва по направляющим 15. На ходовом пикте 5 внутри каретки 1 установлен 1щлиндрический элемент 9, который с помощью выступа, входящего в паз 7 ходового винта 5, может вращаться вместе с ним и одновременно перемещаться совместно с кареткой I. Цилиндрический элемент 9 через промеж точные 0 и ведомый II элементы фрикционного вариатора передает вращение ведущему ролику 3 механизма подачи присадочной проволоки. При этом отсутствует специальный привод механизма подачи присадочной проволоки . 2 3.п. ф-лы, 2 ил. 1C (Л со 4 ГО lOi ел /5 uz.f

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 23 К 37/02 9/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

Puz. t

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4002733/25-27 (22) 02.01.86 (46) 07.10.87. Бюл. N 37 (72) В.И.Канаен, Л.А.Серов и А.Д.Кирюшкин (53) 621.791.75(088.8) (56) Авторское снидетельство СССР !! 508355, кл. В 23 К 9/12, 1973.

Бродский А.Я.Аргонодугоная сварка вольфрамовым электродом. M.: Машгиз, 1956, с. 179. (54) УСТРОЙСТВО ДЛЯ ДУГОВОЙ СВАРКИ (57) Изобретение относится к области сварки, в частности к конструкции устройств для дуговой сварки. Оно м.б. использовано н машиностроении при выполнении прямолинейных стыков автоматической сваркой. Целью изобретения является упрощение конструк„„Я0„„1342651 A1 ции устройства. Оно содержит каретку

1 со сварочной горелкой 2, недупн м

3 и прижимным 4 роликами механизм; подачи присадочной проволоки. Каретка

1 с помощью ходового винта 5 перемыв щается вдоль шва по направляющим 15.

На ходовом винте 5 внутри каретки 1 установлен цилиндрический элемент 9, который с помощью выступа, входящего в паз 7 ходового винта 5, может вращаться вместе с ним и одновременно перемещаться совместно с кареткой !.

Цилиндрический элемент 9 через промча†жуточные !О и ведомый 11 элементы

Фрикционного вариатора передает нра— щение ведущему ролику 3 механизм» подачи присадочной проволоки. При этом отсутствует специальный привод механизма подачи присадочной проволоки. 2 з.п. ф лы, 2 ил.

1342651

11зобретение относится к области

40 сварки, в частности к конструкции устройств. для дуговой сварки, и может быть использовано в различных от—

5 раслях машиностроения при выполнении прямолинейных стыков автоматической сваркой.

Целью изобретения является упрощение конструкции устройства. IQ

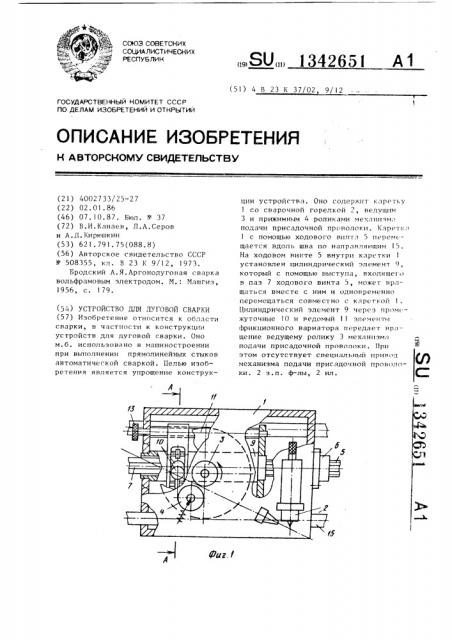

Па фиг. 1 представлено устройство, общий вид; на фиг.2 — разрез А-А на фиг.1.

Устройство содержит каретку 1, неподвижно смонтированную на ней сварочную горелку 2, механизм подачи присадочной проволоки, включающий ведущий 3 и прижимной 4 ролики, и механизм перемещения устройства вдоль шва, выполненный в виде ходового вин- . та 5 и гайки 6, закрепленной на корпусе.

Вдоль ходового винта 5 выполнена шпоночная канавка (паз) 7, которая йосредством выступа 8 элемента 9, ?5 установленного на ходовом винте, обеспечивает совместность их вращения относительно каретки 1 и возможность продольного перемещения элемента 9 совместно с кареткой 1 вдоль ходового 30 винта 5.

Элемент 9 выполнен в ниде полого цилиндра и своей наружной поверхностью контактирует с промежуточными элементами 10 фрикционного вариатора. На выходном валу ведомого диска 11 указанного вариатора закреплен ведущий ролик 3 механизма подачи проволоки.

Промежуточные элементы 10 смонтированы в корпусе 12, который с помощью рукоятки 13 и винта 14 может перемещаться в каретке 1 относительно ведомого диска ll. Сама каретка посредством ходового винта 5 перемещается вдоль линии. сварки по направ- 45 ляющим 15.

Устройство работает следующим образом.

При вращении ходового винта 5 гайка 6, закрепленная на каретке 1, пере- 5п мешает все устройство по направляющим 15 вдоль линии сварки. При этом крутящий момент ходового винта 5 через шпоночную канавку 7 и выступ 8 передается цилиндрическому элементу

9 и далее через .промежуточные фрикционные элементы 10, выполненные в виде шаров, и ведомый диск 11 фрикционного вариатора ведущему ролику 3.

Таким образом, кинематическая связь приводов перемещения каретки 1 со сварочной горелкой 2 вдоль стыка и ведущего ролика 3 механизма подачи присадочной проволоки обеспечивает пропорциональную зависимость скорости подачи присадочлой проволоки от скорости перемещения устрой тва вдоль шва, что позволяет наплавлять шов постоянного сечения независимо от изменения скорости перемещения горелки.

Изменение сечения наплавляемого шва осуществляют перенастройкой: вариатора, для чего вращением рукоятки 13, закрепленной на винте l4, перемещают корпус 12 совместно с промежуточными фрикпионными элементами 10 в радиальном направлении о тносич ельно ведомого диска !1.

Отсутствие специального привода механизма подачи присадочной про— волоки упрощает конструкцию устройства, а благодаря обеспечению пропорциональной зависимости скорости подачи присадочной проволоки от скорости перемещения устройства вдоль шва, повышае вся качество сварного шва и стабиль— ность процесса сварки.

Устройство также обеспечивает удобство переналадки соотношения скорос.тей подачи присадочной проволоки и перемещения устройства вдоль шва благодаря применению фрикционного вариатора в качестве кинематической связи между механизмами подачи присадачной проволоки и перемещения устройства вдоль шва.

Ф о р м у л а и з о б р е т е н и я

1.Устройство для дуговой сварки, содержащее каретку, установленную на направляющих с возможностью продольного перемещения, ходовой винт, кинематически связанный с кареткой, смонтированные на каретке сварочную горелку и механизм подачи присадочной проволоки с ведущим роликом, кинематически связанным с приводом, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, привод вращения ведущего ролика выполнен в ниде полого цилиндрического элемента, установленного на ходовом вин-е с возможностью вращения совместно с ним и продольного перемещения совместно с кареткой.

) 14265) Фиг. 2

Составитель М.Буянов

Техред М.Ходанич КорректоР С.<вверни

Редактор А.Ворович

Заказ 4553/)) Тираж 974 Подписное

ВНИИПИ Государственного комитета CCCCP по делам изобретений и открытий

))3035, Москва, Ж-35, Раушская наб., д. 4/5!

1роиз«од< гвенно — полиграфическое предприятие, г. Ужгород, ул. Про<- < . п<1я, 4

2.устр< и<. гво, по и. ), о т л и ч э ю щ е е с я тем, что ведущий ролик механизма подачи присадочной проволоки вязан с приводом через бесступе гчатый фрикционный вариатор..).Устройство по п.2, о т . и ч а к< m е е с я тем, ч«п, у<япй ропик смонтирован непо<.р еде тя«<но па я выходном валу вариатора.
