Устройство для установки эластичных колец во внутренние канавки цилиндрических деталей

Устройство для установки эластичных колец во внутренние канавки цилиндрических деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и позволяет устанавливать эластичные кольца во внутренние канавки гильз гидроцилиндров различных типоразмеров. Перед сборкой кольцо 17 устанавливается на оправку 12, а гильза 3 - на опорные призмы 13 или откидные мерные установочные элементы 15, 16, размещенные в пазах призм 13 так,чтобы гильза бьша соосна скалке 11 прессующего механизма . После закрепления гильзы 3 включается силовой цилиндр 4 и кольцо 17 при соответствующем ходе базового приспособления 2 вначале устанавливается у требуемой канавки в гильзе 3 и поворачивается, а затем прессуется в нее. 2 ил. а б /

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (1) 4 В 23 Р 19/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1119816 (21) 4004787/27-08 (22) 13.01.86 (46) 07, 10.87. Бюл. ¹ 37 (71) Уральский автомобильный завод им. 60-летия Союза ССР (72) Ю.И.Казымов (53) 621.757(088.8) (56) Авторское свидетельство СССР

¹ 11198 16, кл . В 23 P 19/08, 1983 . (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ЭЛАСТИЧНЫХ КОЛЕЦ ВО ВНУТРЕННИЕ КАНАВКИ

ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению и позволяет устанавливать

ÄÄSUÄÄ 1342659 А 2 эластичные кольца во внутренние канавки гильз гидроцилиндров различных типоразмеров. Перед сборкой кольцо 17 устанавливается на оправ— ку 12, а гильза 3 — на опорные призмы 13 или откидные мерные установочные элементы 15, 16, размещенные в пазах призм 13 так,чтобы гильза была соосна скалке 11 прессующего механизма. После закрепления гильзы 3 включается силовой цилиндр 4 и кольцо 17 при соответствующем ходе базового приспособления 2 вначале устанавливается у требуемой канавки в гильзе

3 и поворачивается, а затем прессуется в нее. 2 ил.

134- 659

Пзобретение относится к сборочноУстройство работает следующим обму производству, в частности к уст-с роиствам для установки э:(астичных копутем возможности установки колец в 1п гильзы различных типоразмеров.

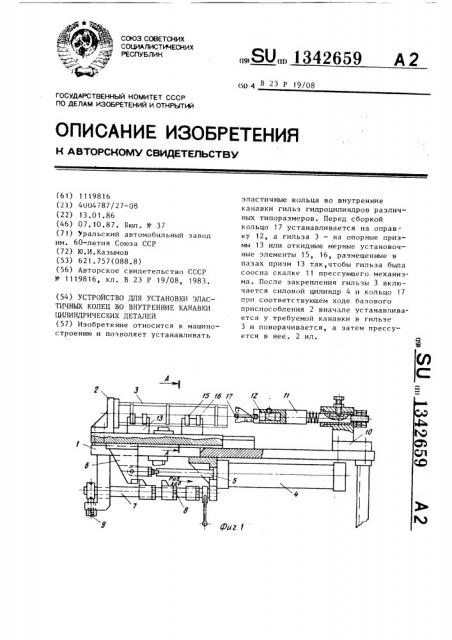

На фиг.1 изображено устройство, общий вид; на фиг.2 — разрез А-А на фиг.1 °

Устройство содержит основание 1 с подвижно установленным на нем базовым приспособлением 2, на котором закрепляется гильза 3 гидроцилиндра, имеющая внутренние канавки. Базовое приспособление 2 имеет привод в виде силового цилиндра 4 со штоком 5. Базовое приспособление 2 посредством кронштейна 6 имеет возможность взаимодействия с валом 7, упором 8 и фиксатором 9.

Прессующий механизм выполнен в виде кронштейна 10, жестко установленного на основании, подпружиненной относительно кронштейна скалки 11 и сменной оправки 12 °

30

Базовое приспособление 2 содержит две опорные призмы 13, в пазах кото— рых на осях 14 размещены сменные установочные элементы 15 и 16.

35 лец во внутренние канавки гильз гид5 роцилиндров и является усовершенствованием устройства по авт.св. Ф 1119816.

Целью изобретения является расширение технологических возможностей разом.

Эластичное кольцо 17 устанавливается на оправку 12, а гильза 3 гидроци.биндра устанавливается или непосредственно на опорные призмы 13, или на соответствующие установочные элементы 15 и 16 так, чтобы она была соосна со скалкой 11. После закрепления гильзы 3 включается цилиндр 4, который перемещает базовое приспособление 2 до упора 8. При этом кольцо

17 предварительно устанавливается у соответствующей канавки гильзы 3.

При обратном ходе базового приспособления 2 оправка 12 поворачивает коль . цо 17 и при повторном ходе базового приспособления 2 вправо запрессовывает его в канавку гильзы 3.

Формула изобретени я

Устройство для установки эластичных колец во внутренние канавки цилиндрических деталей по авт.св.

М 1119816, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, базовое приспособление снабжено шарнирно связанными с его корпусом установочными элементами в виде полупризм, имеющими возможность взаимодействия с поверхностями базового приспособле— ния, а в корпусе выполнены пазы, в которых указанные элементы размещены.
