Лантанат лития li @ lao @ для использования в качестве твердого электролита

Лантанат лития li @ lao @ для использования в качестве твердого электролита

Иллюстрации

Показать все

Реферат



Изобретение относится к новьм химическим соединениям, конкретно к лантанату лития, используемому в качестве твердого электролита в химических источниках тока. Лантанат ли - тия представляет собой стехиометрическое соединение с кубической структурой. Параметр элементарной ячейки а 3,799 tО,002 А. удельная электропроводность в диапазоне 300- 400°С составляет 0, 0,93 х X 10 . Данное соединение получают спеканием нитрата лития и оксида лантана , размолом, прессованием таблеток и повторным спеканием . 1 табл. СЛ

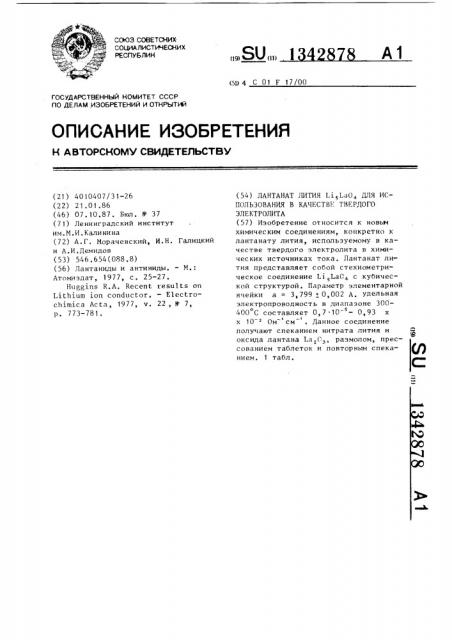

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (19) (И) (5D 4 С 01 F 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4010407/31-26 (22) 21.01.86 (46) 07. 10.87. Бюл. М- 37 (71) Ленинградский институт им.M.È.Êàëèíèíà (72) А.Г. Морачевский, И.Н. Галицкий и А.И,Демидов (53) 546.654(088.8) (56) Лантаниды и антиниды, — M.

Атомиздат, 1977, с. 25-27.

Huggins R.À. Recent results on

Lithium ion conductor, — Electrochimica Acta, 1977, ч. 22, В 7, р. 773-781. (54) ЛАНТАНАТ ЛИТИЯ Li LаО ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ ТВЕРДОГО

ЭЛЕКТРОЛИТА (57) Изобретение относится к новым химическим соединениям, конкретно к лантанату лития, используемому в качестве твердого электролита в химических источниках тока. Лантанат ли тия представляет собой стехиометрическое соединение Li La0 с кубической структурой ° Параметр элементарной ячейки а = 3,799 + + 0,002 А. удельная электропроводность в диапазоне 300400 С составляет 0,7 10 — 0,93 х х 10 Ом см . Данное соединение получают спеканием нитрата лития и оксида лантана La 0, размолом, прессованием таблеток и повторным спеканием. 1 табл.

С:

78 ческие потери, что приводит к увеличению мощности источника тока.

Формула изобретения лита

1 о

Удельная электропроводность, Ом см, при температуре, С т 400 450

Соединение

300

200

1,0 10

3,0 10

7 1О

3,3 . 10

3 10

2,3 10

0,93 10

3,2 10

Li LaO

А10

Li ЬаО, Не обладает электропроводностью

Составитель В. Дубровская

Редактор H. Бобкова Техред А.Кравчук Корректор Г1. Шароши

Заказ 4600/23

Тираж 455 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная., 4

13428

Изобретение относится к получению оксидных соединений лантана и может быть использовано для получения твердых электролитов °

Пример. Смесь порошков нитрата лития ОСЧ и оксида лантана La 0

ОСЧ в мольном соотношении, соответствукнйем стехиометрии Li

800 С 10 ч и при 1200 С 8 ч. Из измельченной спеченной массы прессуют таблетку диаметром 12 мм и высотой

10 мм при давлении 3000 кг/см . Пресо сованные таблетки спекают при 900 С в течение 10 ч.

Образующееся соединение кристаллизуется в кубической структуре.

Элементарная ячейка имеет параметр а = 3,799+0,002 A.

Удельная электропроводность

-1 (Ом см ) 1.i LaO в сопоставлении с известными представлена в таблице.

Применение Li La04 в качестве твердых электролитов в химических источниках тока позволяет снизить омиЛантанат лития Li LaO для использования в качестве твердого электро—
