Реферат



Изобретение относится к конструкции напорного ящика и может найти применение в бумажной промыгшенности. Цель изобретения - интенсификация мелкомасштабной турбулентности потока , поступающего на сеточную часть. При работе напорного ящика волокнистая масса в каналах 9 обтекает поверхность звездообразных стержней. Благодаря наличию соединенных с гибкими стержнями отдельных планок, имеющих форму лучей 13 гибких стержней, повышается их чувствительность к перепаду давления в каналах 9. Давление в них выравнивается за счет перемещения лучей 13 в вертикальной и горизонтальной плоскостях. 3 ил. СО ю со ел ел Фиг.Ъ N

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 D 21 F 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ б-б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (6I) 1070245 (2I) 4064434/25-12 (22) 29.04.86 (46) 07.)0.87. Бюл. № 37 (71) Завод тяжелых бумагоделательных машин "Ижтяжбуммащ" (72) М. А.Меркушев (53) 676.2.052.51(088.8) (56) Авторское свидетельство СССР № 1070245, кл. 0 21 F !/02, 1984. (54) НАПОРНЫЙ ЯЩИК БУМАГОДЕЛАТЕПЬНОЙ

МАШИНЫ (57) Изобретение относится к конструкции напорного ящика и может найти

„„SU„„ I 342955 A 2 применение в бумажной промьгшенности.

Цель изобретения — интенсификация мелкомасштабной турбулентности потока, поступающего на сеточную часть.

При работе напорного ящика волокнистая масса в каналах 9 обтекает поверхность звездообразных стержней.

Благодаря наличию соединенных с гибкими стержнями отдельных планок, имеющих форму лучей 13 гибких стержней, повышается их чувствительность к перепаду давления в каналах 9. Давление в них выравнивается за счет перемещения лучей 13 в вертикальной и горизонтальной плоскостях. 3 ил.

1342955

Изобретение относится к конструкции напорного ящика бумагоделательной машины, предназначено для использования в целлюлозно-бумажной промышлен5 ности и является усовершенствованием напорного ящика по авт.св. Р 1070245.

Цель изобретения — интенсификация мелкомасштабной турбулентности потока, поступающего на сеточную часть 10 машины.

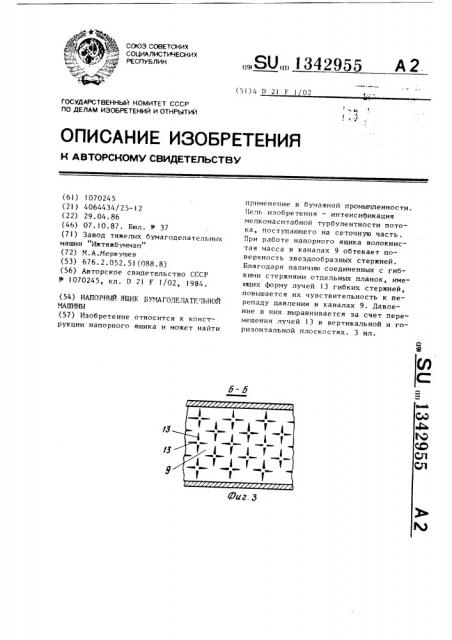

На фиг.! иэображен напорный ящик, продольный разрез; на фиг.2 — сечение А-А на фиг.1; на фиг.3 — сечение

Б-Б на фиг.l. 15

Напорный ящик содержит корпус 1, конический коллектор 2, потокораспределитель 3, блок турбулизатора 4, верхнюю крышку 5 ящика с верхней губой 6, снабженные механизмами 7 и 8 2р для поворота крышки и местной регулировки высоты выпускной щели.Блок турбулиэаторов состоит из образующих сужающиеся каналы 9 гибких стержней 10 звездообразного попереч- 25 ного сечения, закрепленных в перфорированной доске II и снабженных рассекателями 12 потока. Со стороны выпускной щели напорный ящик имеет средство для выравнивания давления 30 перед выпускной щелью, выполненное в виде соединенных с гибкими стержнями звездообразного поперечного сечения отдельных планок, имеющих форму лучей 13 гибких стержней и являющихся их продолжением.

Устройство работает следующим образом.

Бумажная масса, подаваемая в коллектор 2, через потокораспределитель 4п

3 поступает в напорный ящик. Чалее поток массы, равномерный по скорости и концентрации по ширине машины, проходит между рассекателями 12, через отверстия перфорированной доски I в каналы 9 между сужающимися стержнями

10. Потоки массы в каналах 9 обтекают поверхность стержней 10, а переменность скорости потоков вблизи этих стержней является источником турбулентности малого масштаба. Благодаря наличию соединенных с гибкими стержнями отдельных планок, имеющих форму лучей гибких стержней, повышается их чувствительность к перепадам давления в соседних каналах 9. Давление в них выравнивается за счет перемещения лучей 13 в вертикальной и горизонтальной плоскостях.

Конструкция напорного ящика обеспечивает поступление в сеточную часть бумагоделательной машины потока массы беэ поперечных струй, хорошо диспергированного и обладающего интенсивной мелкомасштабной турбулентностью, что положительно сказывается на качестве отливаемого полотна о р м у л а и э о б р е т е н и я

Напорный ящик бумагоделательной машины по авт.св. II- 1070245, о т л ич а ю шийся тем, что, с целью интенсификации мелкомасштабной турбулентности потока, поступающего на сеточную часть машины, он имеет средство для выравнивания давления массы перед выпускной щелью, выполненное в виде соединенных с гибкими стержнями звездообразного поперечного сечения отдельных планок, имеющих форму лучей гибких стержней и являющихся их продолжением.
