Способ возведения противооползневой подпорной стенки

Способ возведения противооползневой подпорной стенки

Иллюстрации

Показать все

Реферат



Изобретение относится к противооползневым подпорным стенкам и позволяет обеспечить безопасность работ и снизить трудоемкость при их возведении . В устойчивых породах бортов оползня 3 отрывают Г-образную траншею из продольного 1 и поперечного 2 в направлении движения оползня участков . В соответствующем участке траншеи возводят продольный бетонный блок 4, после чего из поперечного участка траншеи задавливают в тело оползня анкерные стержни 5, а затем возводят поперечный бетонный блок 6 с замоноличиванием в его теле голов анкерных стержней. 3 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 Е 02 D 29/02

I 3

БК", ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ .ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4002957/31-33 (22) 03.12.85 (46) 07.10.87. Бюл. У 37 (71) Кубанский сельскохозяйственный институт (72) К.Ш. Шадунц (53) 624. 137. 5 (088. 8) (56) Цагарели З.В. Новые облегченные конструкции подпорных стен. — М.:

Стройиздат, 1969, с. 8.

Гинзбург Л.К. Противооползневые удерживающие конструкции. — М.:

Стройиздат, 1979, с. 60. (54) СПОСОБ ВОЗВЕДЕНИЯ ПРОТИВООПОЛЗНЕВОЙ ПОДПОРНОЙ СТЕНКИ (57) Изобретение относится к противооползневым подпорным стенкам и позволяет обеспечить безопасность работ и снизить трудоемкость при их возведении. В устойчивых породах бортов оползня 3 отрывают Г-образную траншею из продольного 1 и поперечного 2 в направлении движения оползня участков. В соответствующем участке траншеи возводят продольный бетонный блок 4, после чего из поперечного участка траншеи задавливают в тело оползня анкерные стержни 5, а затем возводят поперечный бетонный блок 6 с замоноличиванием в его теле голов анкерных стержней. 3 ил.

1342980

Фиг 2

Изобретение относится к строительству и касается возведения противооползневых подпорных стенок.

Цель изобретения — обеспечение безопасности работы и снижение трудоемкости при возведении подпорной стенки.

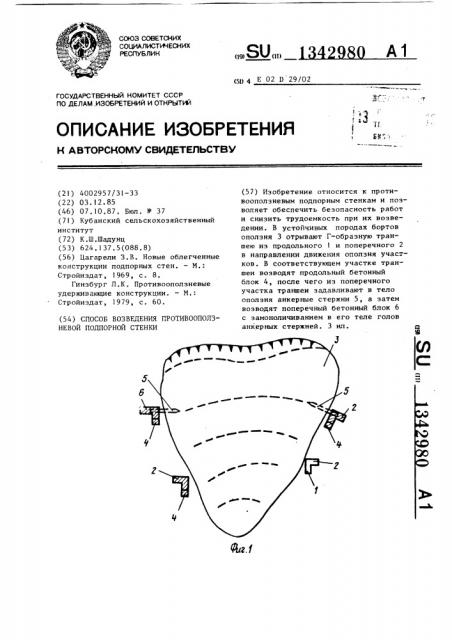

На фиг.1 изображена схема возведения подпорной стенки предлагаемым ip способом, вид сверху; на фиг;2 — то же, при наращивании подпорной стенки по длине; на фиг.3 — фрагмент подпорной стенки, общий вид.

Способ осуществляется следующим образом.

С помощью механизмов (экскаватором) отрывают продольный 1 и попереч- 2О ный 2 в направлении движения оползня

3 участки траншеи в устойчивых породах бортов оползня 3 и осуществляют возведение продольного контрфорсного блока 4. Затем иэ поперечного участ25 ка траншеи, касаясь продольного блока 4, продавливают консольные анкерные стержни 5 в тело оползня 3 на разных уровнях и защемпяют их в стенке при заполнении поперечного участка траншеи бетоном, т.е. при выполнении поперечного блока 6. Блоки 4 и 6 образуют анкерную часть подпорной стенки, а анкерные стержни 5 — ее консольную часть. При этом анкеРная часть может быть выполнена как монолитной, так и сборно-монолитной в виде уголкового блока 7 с отверстиями 8 для продавливания сквозь них анкерных стержней 5 и с выпусками 40 арматуры 9 для последующего объединения с монолитными участками продольных 4 н/или поперечных 6 блоков.

При широких оползнях возможно возведение ряда подпорных стенок, начиная от бортов оползня к его середине, причем траншеи в теле оползня отрывают под защитой ранее возведенных стенок.

Использование предлагаемого способа обеспечивает безопасность и снижение трудоемкости проведения работ, так как работы производятся не на оползне, а на устойчивой части склона или под защитой ранее возведенной стенки.

Формула и э о б р е т е н и я

Способ возведения противооползневой подпорной стенки, включающий размещение в теле оползня анкерных стержней, отличающийся тем, что, с целью обеспечения безопасности работ и снижения трудоемкости при возведении подпорной стенки, в устойчивых породах бортов оползня отрывают Г-образную траншею из продольного и поперечного относительно направления движения оползня участков с последующим и поочередным выполнением в них соответственно продольного контрфорсного и поперечного бетонных блоков, причем размещение в теле оползня анкерных стержней производят поярусно в горизонтальном направлении из поперечного участка траншеи после выполнения продольного блока, а головы анкерных стержней замоноличивают в теле поперечного блока при его выполнении.
