Теплозвукоизоляционная панель

Теплозвукоизоляционная панель

Иллюстрации

Показать все

Реферат



Изобретение относится к ограждающим конструкциям зданий. Целью изобретения является повышение термического сопротивления и звукоизолирующей способности теплозвукоизоляционных панелей. Теплозвукоизоляционная панель включает наружную 1 и внутреннюю 2 обшивки и утеплитель 3 из цементосодержащей массы, в частности фиброцементной массы. Поверхность 4 утеплителя 3, примыкающая к обшивкам, выполнена гофрированной и покрыта прослойкой из цементного камня . 2 ил. Y///7/9Z 7 9 Z 7

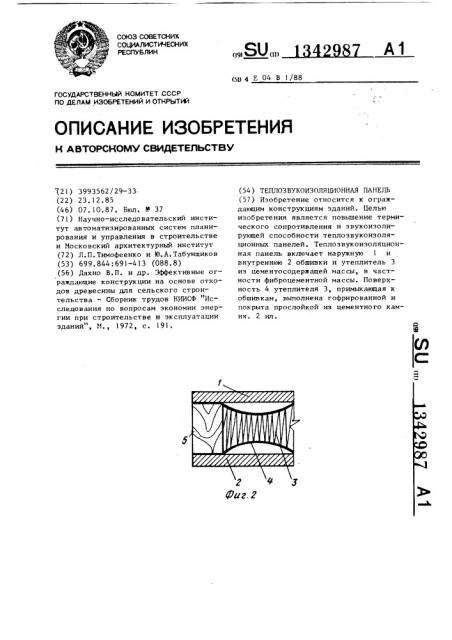

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (511 4 Е 04 В 1/88

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. Г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3993562/29-33(22) 23.12.85 (46) 07.10.87. Бюл. У 37 (71) Научно-исследовательский институт автоматизированных систем планирования и управления в строительстве и Московский архитектурный институт (72) Л.П.Тимофеенко и Ю.A.Табунщиков (53) 699.844:691-413 (088.8) (56) Дахно В.П. и др. Эффективные ограждающие конструкции на основе отходов древесины для сельского строительства — Сборник трудов НИИСФ "Исследования по вопросам экономии энергии при строительстве и эксплуатации зданий", М., 1972, с. 191. (54) ТЕПЛОЗВУКОИЗОЛЯЦИОННАЯ ПАНЕЛЬ (57) Изобретение относится к ограждающим конструкциям зданий. Целью изобретения является повьппение термического сопротивления и звукоизолирующей способности теплозвукоизоляционных панелей. Теплоэвукоизоляционная панель включает наружную 1 и внутреннюю 2 обшивки и утеплитель 3 из цементосодержащей массы, в частности фиброцементной массы. Поверхность 4 утеплителя 3, примыкающая к обшивкам, выполнена гофрированной и покрыта прослойкой иэ цементного камня. 2 ип.

1342987

Изобретение относится к строитель- стну, а именно к ограждающим конструкциям жилых, общественных и сельскохозяйственных значений.

Пелью изобретения является поньппение термического сопротивления и звукоизолирующей способности.

Н» фиг.l изображена теплоэвукоизоляционная панель, разрез; на фиг.2 — 10 узел соединения обшинок и утеплителя.

Теплознукоизоляционная панель включает наружную 1 и внутреннюю 2 обшивки и слой утеплителя 3 из цементосодержащей массы, поверхность 4 утеплителя, примыкающая к обшивкам, выполнена профилированной и покрыта прослойкой из цементного камня.

Таким образом, плотность среднего слоя утеплителя оказывается меньшей, чем плотность его наружных слоев.

В качестве утеплителя преимущественно используется фиброцементная масса. Соединение гофров с наружной обшивкой может осуществляться с по- 25 мощью клеевого состава на осноне полиэфирных смол и бутипкаучуковой мастики. В качестве листов обшивки 1 и 2 преимущественно испо,пьзуют твердые или полутвердые древесно-волокнистые 30 плиты.

Панель изготавливается следующим

>образом.

На формовочном конвейере укладывают каркас 5 панели из древесных брус35 кон. Затем к каркасу прикрепляют обшивку 2 из плит ДВП. После частичного твердения массы утеплителя 3, приготовленной из древесной стружки и цемента с водой с образованием фиброце- 40 ментной массы набор прочности до 15207), слой утеплителя гофрируется с помощью специального шаблона с гофрами, размещенными на расстоянии, равном половине средней длины волны из- 45 гиба на средних звуковых частотах.

После этого к гофрам прижимают обшивку l. Затем изделие кантуется на 180 и осуществляется аналогичное образонание гофров на противоположной стороне утеплителя. После закрепления обшивки 1 панель перемещают на рольганг с раэновысокими валиками, где она подвергается колебаниям, что способствует более быстрому стеканию цементного молотка на нижнюк> обшивку и заполнению массой углов по периметру панели. Перестановка панели осуществляется с ударом, что позволяет большему количестну молочка стечь на обшивку. После твердения цементного молочка на поверхности утеплителя образуется жесткая прослойка из цементного камня, которая одновременно служит и связующим между обшивками 1 и 2 и утеплителем 3. Из накопителя пакет панелей направляется в помещео ние с температурой не ниже 8 С и выдерживается в течение 3-4 сут.

Проведенные экспериментальные исследования показали, что панель обладает более высокими теплозвукоиэоляционными характеристиками по сравнению с типовой. Наличие воздушных линз между обшивками и прослойкой утеплителя повьппает термическое сопротивление панели и ее звукоиэолирующую способность.

Преимущество панели заключается также в том, что благодаря тому, что виброцементная масса заключена в замкнутый объем с повьппенной влажностью, энергоемкость панели значительно снижается.

Поскольку прослойка утеплителя имеет большую плотность, чем внутренний слой утеплителя, прочность, долговечность и теплоэвукоиэоляционные свойства собственно утеплителя понышаются.

Ф о р м у л а и з о б р е т е н и я

Теплоэвукоизоляционная панель, включающая наружную и внутреннюю обшивки и утеплитель из цементосодержащей массы, отличающаяся

> тем, что, с целью повышения термического сопротивления и звукоизолирующей способности, поверхность утепли— теля, примыкающая к обшинкам, выполнена гофрированной и покрыта прослойкой иэ цементного камня.

1342987

Составитель А.Маслов

Техред Л. Олийнык

Редактор Г. Волкова

Корректор М. Демчик

Заказ 4610/28 Тираж 666

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
