Технологическая линия для изготовления изделий из бетонной смеси

Технологическая линия для изготовления изделий из бетонной смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства строительных материалов, в частности к линии для производства изделий из бетонной смеси с органическим заполнителем. Использование изобретения позволяет сэкономить про15 изводительные площади и снизить энергозатраты путем пакетирования изделий благодаря тому, что линия снабжена направляющими 5, установленными на них вагонеткой 6 с платформой 7, сушильной вагонеткой 8, механизмами 9 и 10 для сдвижки и передачи поддонов с изделиями с вагонетки 6 на сушильную вагонетку 8, При этом платформа 7 выполнена с пазами 11, механизмы сдвижки вагонеток - в виде приводного толкателя 12, механизм передачи поддонов на передаточную тележку 8 - в виде двух рядов цепей 13 и 14с приводом от толкателя 12 расположенных в пазах- 11 платформ вагонетки 6, 1 ил. ( сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11>

А1 (51) 4 В 28 В 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3914759/29-33 (22) 01 ° 04.85 (46) 07, 10.87 ° Бюп, Ф 37 (72) Н.А.Акчабаев (53) 666,973 ° 2 (088.8) (56) Авторское свидетельство СССР

Р 442061, кл, В 28 В 5/04, 1972. (54) ТЕХНОЛОГИЧЕСКАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ БЕТОННОЙ СМЕСИ (57) Изобретение относится к области производства строительных материалов, в частности к линии для производства изделий иэ бетонной смеси с органическим заполнителем. Использование изобретения позволяет сэкономить проУ изводительные площади и снизить энергозатраты путем пакетирования изделий благодаря тому, что линия снабжена направляющими 5, установленными на них вагонеткой 6 с платформой 7, сушильной вагонеткой 8, механизмами 9 и 10 для сдвижки и передачи поддонов с изделиями с вагонетки 6 на сушильную вагонетку 8. При этом платформа

7 выполнена с пазами 11, механизмы сдвижки вагонеток — в виде приводного толкателя 12, механизм передачи поддонов на передаточную тележку 8 в виде двух рядов цепей 13 и 14 сприводом от толкателя 12 расположенных в пазах. 11 платформ вагонетки 6. 1ил.

Р

1343034

Изобретение относится к произнодким з аполнителем.

Цель изобретения — экономия производственных площадей и снижение

Ф о р м у л а и з о б р е т е н и я

Составитель В. Косарев

Техред А.Кравчук

Корректор Г. Решетник

Редактор A,Êîçîðèý

Заказ 4615/30 Тираж 524

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, !!(-35, Раушская наб., 4/5

Подписное

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

ctHv строительных материалов, з ча< тности к линии для производства изделий из бетонной смеси с органичес— энергозатрат путем пакетирования и-.— дел!И 1.

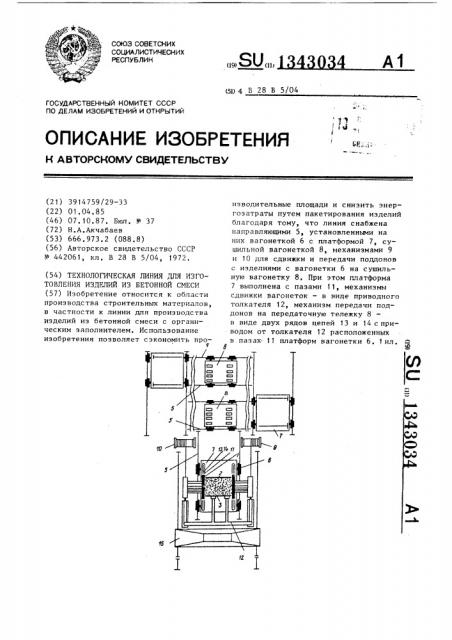

На чертеже изображена технологическая линия, план.

Технологическая линия состоит из пакета 1 формования изделий в пакет, подцонов 2 и 3, привода 4 пакетирования и поста твердения в виде горизон гально замкнутого туннеля, Линия снабжена направляющими 5, установленными на них вагонеткой 6 с п. атформой 7, сушипьными вагонетками 8, меха поэмами 9 и 10 для сдвижки и передачи поддонов с изделиями с вагонетки 6 на сушильные вагонетки 8.

t.

Платформа 7 выполнена с пазами 11, механизм для спвижки — в виде толкателя 12, механизм передачи поддонов на сушильную вагонетку 8 — в виде двух рядов цепей 13 и 14 с приводом от толкателя, расположенных в пазах

1! платформы вагонетки 6. Пост формования с борудован только бункером-раздатчиком 15, установленным на рельсовые направляющие 5.

Линия работает следующим образом.

Подъезжает бункер-раздатчик 15 и высыпает арболитовую смесь между поддонами 2 и 3, Включает толкатель 12, который при помощи тросов соединен с приводом пакетирования (электролебедкой), формование производится прессованием между двумя поддонами. По достижении необходимой толщины прессуемого изделия электролебедки отключаются. После фиксации поддонов 2 и 3 арболитовое изделие проталкивают дальше по направлению прессования, освобождая место для следующего изделия.

0тформованчый пакет изделий с платформы 7 вагонетки 6 съезжает на су10 шиль вагонетку 8 поста твердения, на которой имеются рольганги, облегчающие передвижение пакета по платформе.

На сушильной вагонетке 8 пакет из15 делий совершает круговое движение по замкнутому туннелю поста твердения.

20 Технологическая линия для изготовления изделий из бетонной смеси с органическим заполнителем, содержащая пост формования изделий в пакете, поддоны, привод пакетирования и пост твердения в виде горизонтально замкнутого туннеля, о т л и ч а ю щ а я с я тем, что, с целью экономии производственных площадей и снижения энергозатрат путем пакетирования изЗР делий, она снабжена направляющими, бункером-раздатчиком, приводным толкателем, вагонеткой с транспортирующей конструкцией, сушильной вагонеткой и передаточными тележками, причем

35 транспортирующая конструкция выполнена в виде двух рядов цепей с приводом от толкателя, сушильная вагонетка— с рольгангами для принятия пакета иэделий, а передаточные тележки — с

4р рельсами для установки сушильной вагонетки.
