Устройство для создания трибохимического режима в масляной системе механизма
Иллюстрации
Показать всеРеферат
Изобретение позволяет повысить эффективность устр-ва и может быть использовано в системе смазки двигателя внутреннего сгорания. Для этого в устр-ве установлены невозвратный клапан 11 из маслостойкой резины на входе масла в корпус устр-ва, который предотвращает вытекание масла в корпус устр-ва во время остановки двигателя , перепускной клапан 13 с прибором 10 контроля загрязненности устрва, работающий непосредственно от открытия перепускного клапана. Это позволяет не обеднять маслом механизм при засорении фильтров, а также контролировать момент засорения фильтров. Полость щелочного реагента снабжена наполнителем из алюминиевых колец 8, которые предотвращают спекание гранул реагента и служат источником модификаторов трения на алюминиевой основе . Последние в контакте с иодом при высоких локальных т-рах на поверхностях трения диффундируют в сталь, чугун , медь и их сплавы, аллитируя поверхность трения. 2 ил. i сл 2 со 4 СО о Д;; СП
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
ÄÄSUÄÄ 1343045 (51) 4 F 01 M 9 02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4018490/ 25-06 (22) 05.02.86 (46) 07.10.87. Бюл. Р 37 (72) Б.П.Григорьев, О.В.Рыжов, Ц.А.Логинов, С.Т.Чурилов, Б.B.Ðîìàíoâ и Н.В.Кустов (53) 621.431-72(088.8) (56) Авторское свидетельство СССР
Ф 353054, кл. F 01 M 9/02, 1972. (54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ТРИБОХИИИЧЕСКОГО РЕЖИМА В МАСЛЯНОЙ СИСТЕМЕ
MEХАНИ3МА (57) Изобретение позволяет повысить эффективность устр-ва и может быть использовано в системе смазки двигателя внутреннего сгорания. Для этого в устр-ве установлены невозвратный клапан 11 из маслостойкой резины на входе масла в корпус устр-ва, который предотвращает вытекание масла в корпус устр-ва во время остановки двига— теля, перепускной клапан 13 с прибором 10 контроля загрязненности устрва, работающий непосредственно от открытия перепускного клапана. Это позволяет не обеднять маслом механизм при засорении фильтров, а также контролировать момент засорения фильтров.
Полость щелочного реагента снабжена наполнителем из алюминиевых колец 8, которые предотвращают спекание гранул реагента и служат источником модификаторов трения на алюминиевой основе. Последние в контакте с иодом при высоких локальных т-рах на поверхно — а стях трения диффундируют в сталь, чугун, медь и их сплавы, аллитируя поверхность трения. 2 ил.
С::
-134 3045
Изобретс ние оз н»с итгя к машино— строению, а именно к системам смазки цвигателей внутренне г о сгорания.
Цель изобретения — повышение зф6 фективногти угтройгтн».

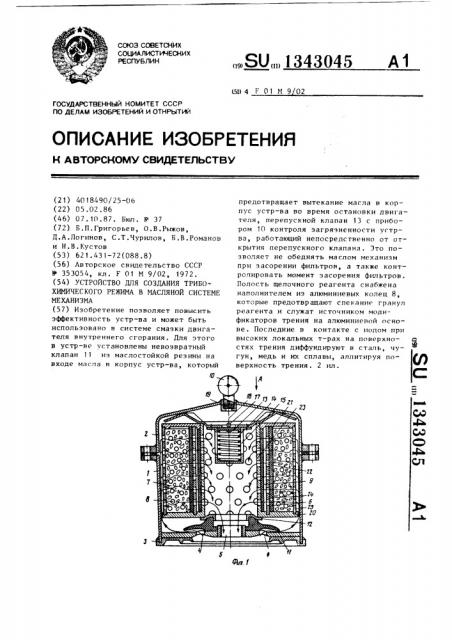

На фиг. 1 изображено устройство, разре», на фиг 2 — нид А на фиг.1.
Устройгтво состоит из корпуга 1, крышки 2, днища корпуса .3 с отвергти- 10 ями для входа 4 и выхода 5 масла, фильтра 6 из тканог0 хлопчатобумажного или шерстяного материала, щелоч— ного химического реагента 7, выполненного в ниле гранул сплава натрий- 16 олово, с наполнителем в виде алюминиевых колец 8, предотвращающих спекание гранул, фильтра-дозатора 9 галоидного химического реагента, представляющего собой хлопчатобумажный 20 или шерстяной материал, пропитанный
5, HbIM раствором иода в этиловом спирте, прибора 10 контроля степени загрязненности устройства, невозвратного клапана 11 с армирующей шайбой
12, перепускного клапана 13 с пружиной 14, размещенного в корпусе 15, жестко закрепленном на пластинчатой пружине 16. 11ерепускной клапан 13 име— ет кольцо 17, которое посредством З0 гибкого связующего элемента 18, проходящего через сальниковое устройство
19, связано с прибором 10 контроля степени загрязненности устройства.
Внутри корпуса 1 устройства располо— жен внутренний пакет, состоящий из нижней 20 и верхней 2 1 крышек и трех цилиндрических вставок с отверстиями
22 для прохода магла. На цилиндрической вставке 23 малого диаметра разме- 40 щен фильтр-дозатор 9 иода, на цилиндрической вставке 24 среднего диаметра размещен фильтр 6, а в полости между фильтром 6 и цилиндрической вставкой
25 большого диаметра щелочной реагент 46
7 с напопнителем 8.
Устройство работает следующим об— разом.
При запуске двигателя масло из картера подается через отверстие 4 и В0 невозвратный клапан 11 в устройство для создания трибохимического режима.
Далее через отверстия 22 цилиндрической вгтавки 25 большого диаметра масло поступает н полость со щелочным реагентом 7 и наполнителем 8. В этой полости прссдукчы работающего масла взаимопгйствук,т со щелочным реагентом
7 и в неtf p 1(f т шс.1(чное число (мг
}iOH на 1 г масла), а из щелочного реагента высвобождаются мелкодисперсные частицы на основе олова. Места прямых контактов гранул щелочного реагента 7 с алюминиевым наполнителем 8 при прокачке масла могут контактировать с водой, всегда в незначительных количегтнах присутствующей в работающих маслах. В этом случае окисная пленка алюминия растворяется гидроксидом HG трия NOH с образованием алюминатов голей, содержащих алюминий в составе аниона
Alã О з + 2NaOH + 3Н20 2ИасА1(ОН)и .
Алюминий, лишенный защитной пленки, взаимодействует с водой, при этом выделяется водород и образуется гидроксид алюминия
2А1 + 6Н О - 2А1(ОН)з + 3Н .
Образующееся незначительное количество водорода является хорошим восстановителем в окислительных процес вЂ, сах, происходящих в работающем масле, а гидроксид алюминия Al(OH)p, являющийся типичным амфотерным гидроксидом, легко образует с маслом коллоидный раствор и может вступать в реакцию с кислотами, образуя соли.
Обработанное щелочным реагентом и обогащенное мелкодисперсными частицами на основе олова и алюминия работающее масло проходит далее через фильтр 6, где отбираются загрязнения, а также отколовшиеся от гранул укрупненные частицы щелочного реагента и через отверстия 22 во втулке среднего диаметра 21 поступает на фильтр-дозатор 9 иода.
Здесь мелкозернистые частицы на основе олова и алюминия, проконтактировав с иодом, приобретают свойства модификаторов трения и вместе с работающим маслом проходят через фильтрдозатор 9 иода и далее через отверстия 22 во втулке 23 и выходное отверстие 5 поступает в систему смазки двигателя.
В случае загрязнения фильтра 6 и фильтра-дозатора 9 иода в корпусе 1 устройства будет повышаться давление, которое откроет перепускной клапан 13 и масло будет проходить мимо пакета химических реагентов с фильтрами.
При этом кольцо 17 потянет гибкий связующий элемент 18 и прибор 1О контроля степени загрязнения устройства будет показывать величину открытия перепускного клапана 13 и количество
1 3773045 масла, проходящего мимо и7елочного реагента 7 и фильтра 6 и фильтра-до— затора 9 по з аранее оттарированным шкапам. По показаниям устройства мож6 но судить о необходимости очистки или перезарядки реагента и фильтров.
Таким образом, повышение эффективности трибохимического режима мас-. ляной системы ДВС при использовании устройства достигается эа счет установки невозвратного клапана из маслостойкой резины на входе масла в корпус устройства, который предотвращает вытекание масла из устройства во время остановки двигателя, и тем самым предотвращает разложение химических реагентов пакета на воздухе, причем не увеличивая металлоемкости устройства.
Установка перепускного клапана с прибором контроля загрязненности устройства, работающим непосредственно от открытия перепускного клапана поЭ 25 зволяет не обеднять маслом механизм при засорении фильтров, а также контролировать момент засорения фильтров и принимать своевременные меры по их очистке при перезарядке.
Кроме того, снабжение полости щелочного реагента наполнителем из алюминиевых колец, которые предотвращают спекание гранул щелочного реагента в процесге работы и служат источником модификаторов трения на алюминиевой основе, которые в контакте с иодом при высоких локальных температурах на поверхностях трения диффундируют в
40 сталь, чугун, медь и их сплавы, алитируя поверхности трения, позволяет восстановить не только износ деталей, изготовленных иэ баббитов или бронз, что обегпечивают модификаторы трения
45 на основе олова, но и детали, изготовленные из гт<7ли, чугуна, меди и их сплавов . При этом трущиеся поверхно< ти деталей эа счет алитирования при< бретают антифрикционность, жаростойкость и антикоррозионность а
У в работающем масле повинна< т< я т< пло— проводность.
Ф о р м у л а и э о б р е т е н и я
Устройство для создания триб< ..симического режима в масляной системе механизма, состоящее пз корпуса, крышки, днища корпуса с отверстиями для входа и выхода масла, фи..7ьтра и химических реагентов: щелочного преимущг— ственно сплава натрия и олова, и галоидного фильтра-дозатора преимущественно-.на основе иода, о т л и ч а ющ е е с я тем, что, с целью повыше— ния эффективности, оно дополнительно снабжено прибором контроля степени загрязненности устройства, невозврат— ным клапаном, перепускным клапаном и внутренним пакетом для размещения химических реагентон и фильтров, причем щелочной реагент выполнен в виде гра— нул с использованием в качестве наполнителя алюминиевь<х к<7леи, а гл77оидный фильтр-дозатор выполнен на nc— ноне тканого хлопчатобумаж77ог о илп шерстяного материа.Ia, пропитанного
