Вакуумная деаэрационная установка системы горячего водоснабжения

Вакуумная деаэрационная установка системы горячего водоснабжения

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленной теплотехнике. Цель изобретения - повышение экономичности и надежности . Для этого в водяном пространстве приемного бака 3 установлен змеевик 5, входной патрубок к-рого подключен к магистрали 6 подвода деаэрируемой воды, а выходной - к. входу химводоочистки 7. Это позволяет использовать тепло паровоздушной смеси деаэратора для нагрева деаэрируемой воды, а постоянное охлаждение циркуляционной воды в расходном баке исключает запаривание водяного эжектора . 1 ил. (Л со со 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4101285/24-06 (22) 04.06.86 (46) 07.10.87. Бюл. М- 37 (75) Л.М.Резниченко (53) 621.186. 124(088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (56) Вакуумные деаэраторы для питательной и подпиточной воды,-М.: НИИИНФОРМТЯЖМАШ, 1971, с. 65.

Соколов Е.Я, Теплофикация и тепловые сети, — M.: Энергоиздат, 1982, с. 234-235. (54) ВАКУУМНАЯ ДЕАЭРАЦИОННАЯ УСТАН0ВКА СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

SU 1343178 А1 (5ц 4 Г 22 Л 1/50, С 02 Г 1/20 (57) Изобретение относится к промышленной теплотехнике ° Цель изобретения — повышение экономичности и надежности. Для этого в водяном пространстве приемного бака 3 установлен змеевик 5, входной патрубок к-рого подключен к магистрали 6 подвода деаэрируемой воды, а выходной — к, входу химводоочистки 7. Это позволяет испольэовать тепло паровоэдушной смеси деаэратора для нагрева деаэрируемой воды, а постоянное охлаждение циркуляционной воды в расходном баке исключает запаривание водяного эжектора, 1 ил, Формула изобретения

30

Составитель Л.Симою

Редактор Н.Тупица Техред Л.Сердюкова Корректор А.Тяско

Заказ 4629/38 Тираж 387 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 13431

Изобретение относится к энергетике и промышленной теплотехнике и может быть использовано в системах горячего водоснабжения.

Цель изобретения — повышение экономичности и надежности.

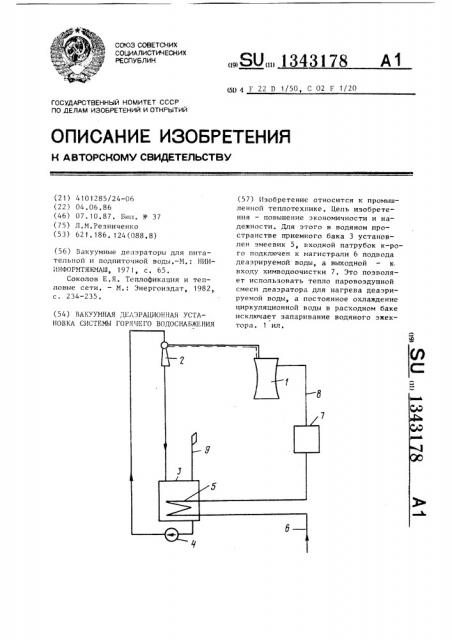

На чертеже приведена схема предлагаемой деазрационной установки.

Установка содержит вакуумный деаэ- 10 ратор 1, водяной эжектор 2 отсоса паровоздушной смеси, приемный бак 3, циркуляционный насос 4. В водяном пространстве приемного бака 3 установлен змеевик 5, входной патрубок 15 которого подключен к магистрали 6 подвода деаэрируемой воды, а выходной — к входу химводоочистки 7.Выход химводоочистки 7 трубопроводом 8 связан с вакуумным деаэратором 1. Прием- 20 ный бак 3 имеет трубопровод 9 удаления воздуха.

Установка работает следующим образом.

Деаэрируемая вода из магистрали 6 через змеевик 5 поступает на химводоочистку 7 и далее в деаэратор 1. Паровоздушная смесь из деаэратора 1 отсасывается водяным эжектором 2,Рабочая вода к последнему подводится из приемного бака 3 циркуляционным насосом 4 и сливается после эжектора 2 обратно в приемный бак 3 ° Вы78

2 делившийся воздух удаляется из бака

3 через трубопровод 9.

Тепло паровоздушной смеси деаэратора используется для нагрева деаэрируемой воды, что повышает экономич-. ность работы установки, а постоянное охлаждение циркуляционной воды в расходном баке исключает запаривание эжектора, что обеспечивает его более надежную работу.

Вакуумная деаэрационная установка системы горячего водоснабжения,содержащая магистраль подвода деаэрируемой воды, вакуумный деаэратор, соединенный трубопроводом с выходом химводоочистки, водоструйный эжектор отсоса паровоздушной смеси из деаэратора, сопло которого подключено к напорной линии циркуляционного насоса, а камера смешения и всасывающая линия напорного насоса — к приемному баку, снабженному трубопроводом удаления воздуха, отличающаяся тем, что, с целью повышения экономичности и надежности, в водяном пространстве приемного бака дополнительно установлен змеевик, входной патрубок которого подключен к магистрали подвода деаэрируемой воды, а выходной — к входу химводоочистки.
