Реферат



Изобретение относится к энергетике . Оно позволяет повысить экономичность при наличии в блоке работающих котлоагрегатов. Система содержит магистраль 1 дымовых газов (ДГ), подключенную патрубками 2 к котлам 3, 4 соответственно через запорный элемент 5, трубу 6. Последняя через запорный элемент 7 и эжектор 8 подключена ко всем запальникам каждого котла. Эжектор 8 трубой 9 через запорный элемент 10 соединен с воздухоподающим трактом 11, который трубой 12 через запорный элемент 13 соединен с магистралью 1. Запальник содержит корпус с входными отверстиями и выходным окном, камеру воспламенения и полый патрубок с перфорацией , подключенный к эжектору 8. При работе системы в исходном положении запорные элементы 5, 7, 10 на всех котлах закрыты, а запорный элемент 13 открыт. При розжиге котла А при работающем котле 3 закрывают запорный элемент 5 подвода воздуха (В) в магистраль 1, открывают запорный элемент 13 котла 3 подвода ДГ в магистраль Т, открывают на котле 4 запорный элемент 7 подвода ДГ и запорный элемент 10 подвода В к эжектору 8. ДГ, эжектируемые В, поступают к запальникам всех горелок котла 4. Проходя через запальник, ДГ проходят через полый патрубок и перфорацию, разогревая патрубок до т-ры воспламенения топлива. Топливо через входные отверстия попадает на поверхность патрубка и воспламеняется. Пламя через выходное окно выходит в топку. 2 ил. (Л со 4 СО Фиг. I

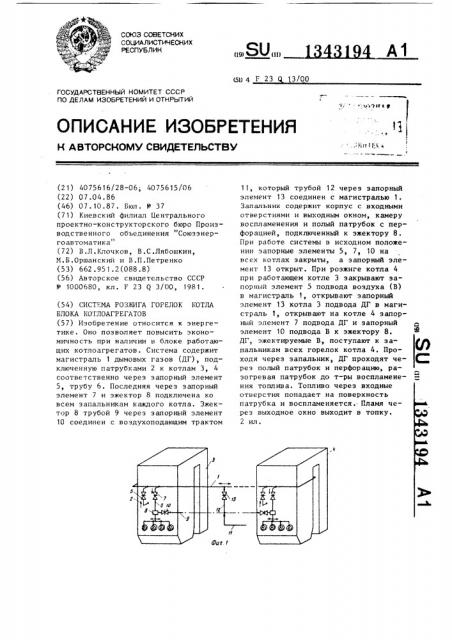

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (511 4 Г 23 3/00 v-,экю g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

6н! (.k ..

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4075616/28-06; 4075615/06 (22) 07.04. 86 (46) 07.10.87. Бюл. М 37 (71) Киевский филиал Центрального проектно-конструкторского бюро Производственного объединения "Союзэнергоавтоматика" (72) В.Л.Клочков, В.С.Лябошкин, М.Б.Оршанский и В.П.Петренко (53) 662 . 951. 2 (088. 8) (56) Авторское свидетельство СССР

9 1000680, кл. F 23 Q 3/ОО, 1981. (54) СИСТЕМА РОЗЖИГА ГОРЕЛОК КОТЛА

БЛОКА КОТЛОАГРЕГАТОВ (57) Изобретение относится к энергетике. Оно позволяет повысить экономичность при наличии в блоке работаю— щих котлоагрегатов. Система содержит магистраль 1 дымовых газов (ДГ), подключенную патрубками 2 к котлам 3, 4 соответственно через запорный элемент

5, трубу 6. Последняя через запорный элемент 7 и эжектор 8 подключена ко всем эапальникам каждого котла. Эжектор 8 трубой 9 через запорный элемент

10 соединен с воздухоподающим трактом

11, который трубой 12 через запорный элемент 13 соединен с магистралью 1.

Запальник содержит корпус с входными отверстиями и выходным окном, камеру воспламенения и полый патрубок с перфорацией, подключенный к эжектору 8.

При работе системы в исходном положении запорные элементы 5, 7, 10 на всех котлах закрыты, а запорный элемент 13 открыт. При розжиге котла 4 при работающем котле 3 закрывают запорный элемент 5 подвода воздуха (В) в магистраль 1, открывают запорный элемент 13 котла 3 подвода ДГ в магистраль 1, открывают на котле 4 запорный элемент 7 подвода ДГ и запорный элемент 10 подвода В к эжектору 8.

ДГ, эжектируемые В, поступают к запальникам всех горелок котла 4. Проходя через запальник, ДГ проходят через полый патрубок и перфорацию, разогревая патрубок до т-ры воспламенения топлива. Топливо через входные отверстия попадает на поверхность патрубка и воспламеняется. Пламя через выходное окно выходит в топку.

2 ил.

1343194

1, Р g 1У

Риг с

Составитель Э.Языков

Техред Л.Сердюкова

Редактор Н.Тупица

Корректор Л.Тяпка

Заказ 4629/38

Тираж 494

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное.

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, Изобретение относится к энергетике и может быть использовано для розжига горелок энергетических котлов.

Цель изобретения — повышение экономичности.

На фиг.1 изображена система розжига горелок котла блока котлоагре— гатов, на фиг.2 — запальник, продольное сечение. 10

Система розжига горелок котла блока котлоагрегатов содержит магистраль

1 дымовых газов, подключенную патрубками 2 к котлам 3 и 4 соответственно через эапорный элемент 5, трубу 6. 15

Последняя через запорный элемент 7 и эжектор 8 подключена ко всем запальникам каждого котла. Эжектор 8 трубой

9 через запорный элемент 10 соединен с воздухоподающим трактом 11, кото- 2р рый трубой 12 через запорный элемент

13 соединен с магистралью 1 дымовых газов.

Запальник содержит корпус 14 с входными отверстиями 15 и выходным окном 16, камеру 17 воспламенения, полый патрубок 18 с перфорацией 19, подключенный к эжектору 8.

Система работает следующим образом. 30

При работе системы розжига в исходном положении запорные элементы 5, 7 и 10 на всех котлах закрыты, а запорный элемент 13 открыт.

При розжиге котла 4 при работающем

35 котле 3 закрывают запорный элемент 5 подвода воздуха в магистраль 1 дымовых газов, открывают запорный элемент

13 котпа 3 подвода дь|мовых г;.дог B магистрдль 1, открывают на котле 4 запорнь и элемент 7 подво,чд дымовых газов и здпорный элемент 10 подвода

Boзлухд к эжектору 8. Дымовые г lçû, эжек гпруcмьip Boçäóõç!I, поступдют к запальпикам всех горелок котла

Прог:одя через запальник, д„ы.голые газы проходят |ерез полый г::-. грубо,; 18 и в iso I,I!т через перфордцию 19, разогрев вая пдтрубок 18 до температуры воспламенения топлива.

Топливо через отверстия 15 попадает на поверхность патрубка 18 и воспламеняется. Пламя через выходное окно 16 выходит в топку котлодгрегатд.

Фор мул анзобретепи я

Cllcтемд розжига гnpe (ок котла блока котлоагрегатов с поздухоподаюв щим трактом и магистралью дымовых гe— зов, содержащая запдльппки с геплоны-!

-;сляющим элементом, по,;к:гю и ппьл исто (нику питания, î т гп !l ч д ю щ д— я с я тем, что, с целью повышения экономичности, при наличии в блоке

pдov ";I!I!i!Il котлодгрегатов li гочник !

I!IòàII л выполнен л ниде эже:. D )д .7 . - ; - ) с подключенного по активной cpe;ie к воздухоподающему тракту, д по пассив— ной — к IIaгистрали дымовых . à"-.îâ работающего котлоагрегата, а lепловы— целяющий элемент — в виде перфориро-!

In!II!oi o поло о пдтрубка, !log!.г ючeннoго к выходу эжь кторд.
