Теплообменник
Иллюстрации
Реферат
Изобретение позволяет повысить надежность теплообменника при использовании пучка из капиллярных труб путем уменьшения перетечек теплоносителя по кольцевому зазору. Для этого вытеснитель выполнен в виде проволочной спирали 4, навитой на пучок теплообменных труб 3 по винтовой линии и прикрепленной к ним. Для заполнения кольцевого зазора 2 между пучком труб и корпусом и обеспечения примыкания спирали 4 к корпусу 1 спираль выполнена с величиной упругой деформации, превышакяцей допуск на изготовление пучка труб 3 и корпуса 1 и деформируется при установке пучка, труб в корпус. Спираль 4 обладает большим козффициентом гидравлического сопротивления и вытесняет теплоноситель в зону пучка труб, а часть теплоносителя, проходящая по зазору через спираль 4, турбулизируется, устраняя застойные участки. 1 з.п. ф-лы, 2 ил. i сл -L J со го сд
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН ш 4 у 28 13 7/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ -ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4024397/24-06 (22) 18.02.86 (46) 07.10.87, Бюл. У 37 (72) Л. Н, Быков и M. Г. Гарбуз (53) 621.565.94(088.8) (56) Авторское свидетельство СССР
М 857697, кл. F 28 D 7/00, 1978.
Авторское свидетельство СССР
1067338, кл. F D 7/00, 1982 ° (54) ТЕ1ШООБМЕННИК (57) Изобретение позволяет повысить надежность теплообменника при использовании пучка иэ капиллярных труб путем уменьшения перетечек теплоносителя по кольцевому зазору. Для этого вытеснитель выполнен в виде проволочной спирали 4, навитой на
ÄÄSUÄÄ 1343225 А 1 пучок теплообменных труб 3 по винтовой линии и прикрепленной к ним. Для заполнения кольцевого зазора 2 между пучком труб и корпусом и обеспечения примыкания спирали 4 к корпусу 1 спираль выполнена с величиной упругой деформации, превышающей допуск на изготовление пучка труб 3 и ковпуса 1 и деформируется при установке пучка, труб в корпус, Спираль 4 обладает оольшим коэффициентом гидравлического сопротивления и вытесняет теплоноситель в зону пучка труб, а часть теплоносителя, проходящая по зазору через спираль 4, турбулиэируется, устраняя застойные участки, 1 s.ë. ф-лы, 2 ил. формула изобретения
Фиг. 2
Составитель В. Косенко
Редактор О. Юрковецкая Техред И.Попович Корректор Л, Пилипенко
Заказ 4633/40
Тираж 611 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
I 13035, Москва, Ж-35, Раушская наб., д. 4/5
11роиэводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
134
Изобретение относится к теплообменной аппаратуре и может быть использовано в энергетической промышпенности.
Целью изобретения является повышение надежности при использовании пу чка из капиллярных труб путем уменьшения перетечек теплоносителя по кольцевому зазору.

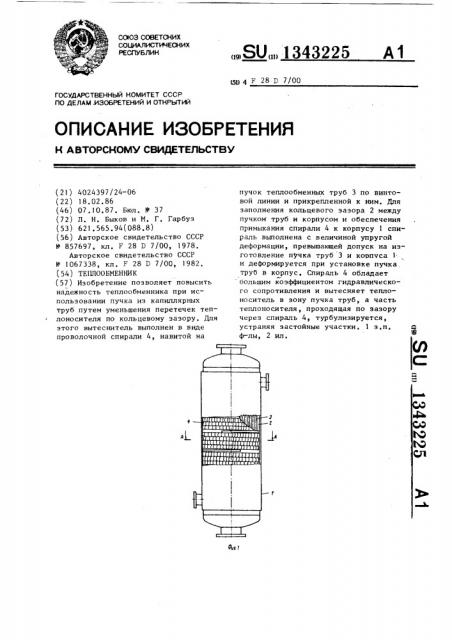

На фиг. 1 схематично изображен предлагаемый теплообменник; на фиг. 2— сечение А-А на фиг. 1.
Теплообменник содержит корпус 1, размещенный в нем с кольцевым зазором 2 пучок теплообменных капиллярных труб 3 и расположенный в зазоре 2 вытеснитель в виде проволочной спирали
4, навитой на пучок труб 3 по винтовой линии. Спираль 4 может быть закреплена пайкой в местах ее контакта с трубами 3, Для заполнения зазора 2 и обеспечения примыкания спирали 4 к корпусу 1 она выполнена с величиной упругой деформации, превышающей допуск на изготовление пучка труб 3 и
3225 2 корпуса 1, и деформируется при установке пучка труб 3 в корпус I Спираль
4 обладает большим коэффициентом гидравлического сопротивления и вытесняет теплоноситель в зону пучка труб 3, а часть теплоносителя, проходящая по зазору через спираль 4, турбулиэируется, и, тем самым, устраняются застойные участки, 1. Теплообменник, содержащий корпус, размещенный в нем с кольцевым зазором пучок теплообменных труб и расположенный в зазоре вытеснитель, отличающийся тем, что, с целью повышения надежности при использовании пучка из капиллярных труб вытеснитель выполнен в виде проволочной спирали, навитой на пучок по винтовой линии.
2. Теплообменник по и. I, о т— л и ч а ю шийся тем, что спираль прикреплена к трубам.
