Устройство для анализа поляризации света

Устройство для анализа поляризации света

Иллюстрации

Показать все

Реферат



Изобретение относится к области оптических измерений и предназначено для определения поляризационных параметров потока белого света. Цель изобретения - повьппение точности анализа поляризации белого света. Устройство для анализа поляризации света содержит последовательно установленные секционную фазовую пластину 1 и секционный поляризатор 2, Стрелки О и Н показывают направления оптических осей обыкновенной и необыкновенной волн. Штриховка секций в поляризаторе 2 характеризует направление осей пропускания. По окраске секций поляризатора судят о состоянии поляризации света. 1 ил,, 1 табл. с сл 10 ю ел

СОЮЗ СОВЕ ТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11)

f Il

j< .

nl) 4 С 01 J 4/00 )

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3983749/31-25 (22) 02.12.86 (46) 07.10. 87. Бюл. )1 37 (71) Ленинградский электротехнический институт им.В.И.Ульянова (Ленина) (72) Л.А.Животовский (53) 535.8(088.8) (56) Авторское свидетельство СССР по заявке N - 3288532,кл. G 01 J 4 /00, 26.02.81 °

Авторское свидетельство СССР

Ф 830142, кл. С 01 J 4/00, 1979. (54) УСТРОЙСТВО ДЛЯ АНАЛИЗА ПОЛЯРИЗАЦИИ СВЕТА (57) Изобретение относится к области оптических измерений и предназчачено для определения поляризационных параметров потока белого света. Цель изобретения — повышение точности анализа поляризации белого света. Устройство для анализа поляризации света содержит последовательно установленные секционную фазовую пластину 1 и секционный поляризатор 2. Стрелки

О и Н показывают направления оптических осей обыкновенной и необыкновенной волн. Штриховка секций в полярил заторе 2 характеризует направление осей пропускания. По окраске секций поляризатора судят о состоянии поляризации света. 1 ил., 1 табл.

1343253 (к — красный, б — белый, с — синий, тз — темно-зеленый, кч-коричневый). б б кч с а к тэ

b тэ к б б кч с б тз к кч с

d б к тз кч с

Составитель В.Рандошкин

Редактор О.Юрковецкая Техред М.Ходанич Корректор А.Зимокосов

Заказ 4635/41 Тираж 776

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области оптических измерений и предназначено для определения поляризационных параметров потока белого света.

Целью изобретения является повышение точности анализа поляризации белого света.

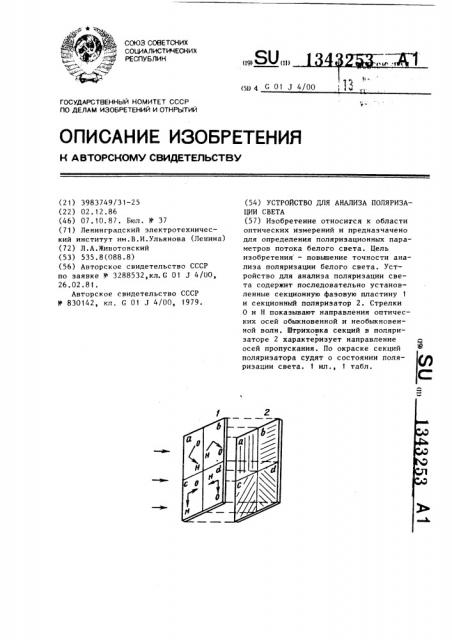

На чертеже показано предлагаемое устройство.

Устройство содержит секционную фазовую пластину 1 (стрелки О и Н показывают направление оптических осей обыкновенной и необыкновенной волн), и секционной поляризатор 2 (штриховка характеризует направление осей пропускания).

При анализе поляризации белого света устройство помещают на пути потока белого света так, чтобы свет падал ортогонально плоскости фазовой пластины, освещал все ее секции и проходил на соответствующие секции поляризатора. По световой окраске секций поляризатора со стороны, обратной падению света, судят о виде поляризации света на входе устройства

Принцип действия устройства основан на использовании двух эффектов: зависимости поляризаций спектральных

1составляющих белого света на выходе хроматической фаэовой пластины от длины волны и зависимости интенсивности спектральной составляющей на выходе поляризатора от соотношения между поляризациями поляризатора и данной спектральной составляющей на его входе.

В таблице приведены цветовые характеристики различных секций при разных поляризациях белого света

В соответствии с таблицей определяют некоторые закономерности в анаЮ лизе пОляриэации света с пОмОщью предлагаемого устройства. Чем ближе поляризация белого света к круговой, тем более одинакова окраска всех секций устройства. При этом для правого круга она коричневая, а для левого синяя. Чем больше степень поляризации белого света, тем ярче цветовая гамма. В случае неполяризованного света все секции бесцветны.

Формула изобретения

Устройство для анализа поляризации света, содержащее фазовую пластину из секций с различным положением оптиЗ ческих осей и расположенный за ней линейный поляризатор, о т л и ч а ющ е е с я тем, что, с целью повышения точности анализа поляризации белого света, поляризатор выполнен из

40 секций с различным положением осей пропускания.
