Устройство для защиты бака-аккумулятора от переполнения

Устройство для защиты бака-аккумулятора от переполнения

Иллюстрации

Показать все

Реферат



Изобретение относится к области энергетики, может быть использовано в тепловых сетях для защиты баковаккумуляторов от переполнения. Включение в известное устройство диффузора 14, выполненного в дне первого стакана 2, и сопла 15, установленного в дне второго стакана 4 соосно диффузору 14, обеспечивает повышение надежности 1 ил. 10 Нансинаяьныи уровень (1ре)нин -// с S сл Q 15 со со со со О1 N)

COIO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (д С 05 D 9/00

ВСЕСОН 11 ""

ga . 1 3

ТЕУ,;. 1 ьж("

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

НОнгуиОльнь и

pp080400раним)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1310783 (21) 4018845/24-24 (22) 30.01.86 (46) 07.10.87. Бвл, Р 37 (71) Уральское отделение Всесоюзного научно-исследовательского и проектно-конструкторского института энергетической промышленности (72) А.И.Осокин и И.A.Àðòàìoíîâà (53) 621 646 (088.8) (Se) Авторское свидетельство СССР

Ф 1310783, кл. С 05 D 9/00, 1985.

„„SU„„1343395 А 2 (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ БАКА-АККУИУЛЯТОРА ОТ ПЕРЕПОЛНЕНИЯ (57) Изобретение относится к области энергетики, может быть использовано в тепловых сетях для защиты баков" аккумуляторов от переполнения. Включение в известное устройство диффузора 14, выполненного в дне первого стакана 2, и сопла 15, установленного в дне второго стакана 4 соосно диффузору 14, обеспечивает повышение надежности. 1 ил.

При уровне воды ниже максимального поплавок 10 находится над уровнем воды в баке-аккумуляторе 12 и под действием веса поплавка 10 отверстие

3 закрыто клапаном 8. В этом случае давление в полости между стаканами

2 и 4 равно давлению во внутренней полости второго стакана 4 и водовыпускной трубы 1. Через сопло 15 истечения нет, Над первым стаканом 2 давления нет, Под действием давления под первым стаканом 2 он поднимается вверх и открывает расходные отверстия

5 для заполнения бака-аккумулятора

50

134339

Изобретение относится к энергетике, может быть использовано в тепловых сетях для защиты баков-аккумуляторов от переполнения и является усос вершенствованием устройства по авт. св. М 1310783.

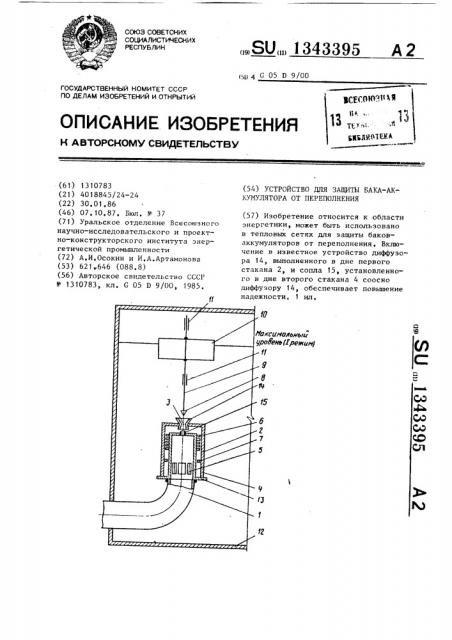

Цель изобретения — повышение надежности., На чертеже представлено устройст- 1О во, общий вид, Устройство для защиты бака-аккумулятора содержит вертикально установленную водовыпускную трубу 1, запорный орган, включающий первьгй стакан

2 с отверстием 3 в дне и второй стакан 4, закрепленный соосно водовыпускной трубе 1, с расходными отверстиями 5 на его боковой поверхности.

На боковой поверхности второго стака- 20 на 4 выполнено щелевое уплотнение 6, Устройство содержит средство для ограничения перемещения первого стакана 2 по высоте, выполненное в виде упоров 7, закрепленных на внутренней 25 поверхности первого стакана 2.

Над отверстием 3 в дне первого стакана 2 установлен клапан 8, связанный штоком 9 с поплавком 10. Направляющие 11 обеспечивают свободное по вертикали перемещение штока 9.

Устройство размещено в баке-аккумуляторе 12. Второй стакан 4 имеет в основании фланец 13. В отверстии выполненном в дне первого стакана

35 закреплен диффузор 14, а в дне второго стакана 4 соосно диффузору

14 установлено сопло 15.

Устройство работает следующим об разом. 40

2

12, Подъем первого стакана 2 вверх ограничен упором 7.

При уровне воды, равном максимальному, под действием выталкивающей силы поплавок 10 вместе со штоком 9 и клапаном 8 поднимается вверх и открывает отверстие 3. При этом полость между стаканами 2 и 4 соединяется с помощью отверстия 3 с баком-аккумулятором 12. При этом через сопло 15 и через щелевое уплотнение 6 происходит истечение. Давление под первым стаканом 2 равно давлению в баке-аккумуляторе 12 ° Под действием собственного веса стакан 2 опускается на фланец 13..

Щелевое уплотнение 6 дросселирует давление воды от давления в водовыпускной трубе 1 до давления в бакеаккумуляторе 12. Одновременно при открытии отверстия 3 начинает работать эжектор, состоящий из диффузора 14 и сопла 15. Под действием струи из сопла 15 подсасывается вода из полости между стаканами 2 и 4 и выбрасывается через диффузор 14 в бак-аккумулятор t2 что повышает надежность закрытия стакана 2 за счет создания разрежения в полости между стаканами

2 и 4„ Расходные отверстия 5 закрываются первым стаканом 2, поступление воды в бак-аккумулятор 12 прекращается. Заканчивается первый режим заполнения бака-аккумулятора 12.

Устройство является двухрежимным, так как после закрытия расходных отверстий 5 вода продолжает через сопло

15 и щелевое уплотнение 6 поступать в бак-аккумулятор 12 до момента его разрядки.

Для работы устройства используется давление воды в теплосети и дополнительных источников не требуется. формула изобретения

Устройство для защиты бака-аккумулятора от переполнения по авт. св.

Ф 1310783, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, в отверстии, выполненном в дне первого стакана, закреплен диффузор, а в дне второго стакана соосно диффузору установлено сопло.

ВНИИПИ Заказ 4821/48

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4
