Устройство для фиксации электрических проводников

Устройство для фиксации электрических проводников

Иллюстрации

Показать все

Реферат



. Изобретение относится к электротехнике , в частности к электрическому монтажу. Цель изобретения - упрощение конструкции. Проводники фиксируются в Направляющей, выполненной из двух входящих друг в друга гребенок , Поджатие гребенок друг к другу осуществляется двумя винтами с пружинами , расположенными под головками винтов. 1 ил. со 4 СО 4

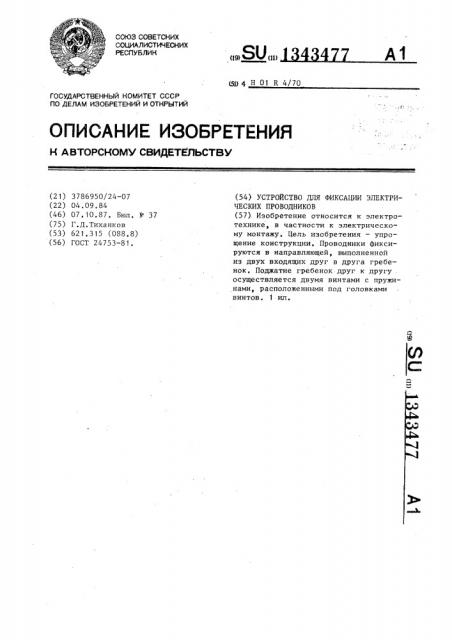

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) ш4 H01 R4/70

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3786950/24-07 (22) 04.09.84 (46) 07,10.87. Бюл, 1Ф 37 (75) Г.Д.Тиханков (53) 62 1. 3 15 (088.8) (56) ГОСТ 24753-81.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ЭЛЕКТРИЧЕСКИХ ПРОВОДНИКОВ (57). Изобретение относится к электротехнике, в частности к электрическому монтажу. Цель изобретения — упрощение конструкции, Проводники фиксируются в направляющей, выполненной из двух входящих друг в друга гребенок, Поджатие гребенок друг к другу осуществляется двумя винтами с пружи— нами, расположенными под головками винтов. 1 ил.

3477

Составитель М,Каганович

Редактор Н.Егорова Техред Л.Сердюкова Корректор А.Тяско

Заказ 4831/53 Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул, Проектная, 4

1 134

Изобретение относится к электротехнике и может быть использовано при электромонтажных работах для фиксации электрических проводников.

Цель изобретения — упрощение конструкции путем исключения таких элементов, как шпильки и сборные детали.

На чертеже изображено предлагаемое устройство.

Устройство содержит две гребенки

1 и 2, выполненные из изоляционного материала и входящие друг в друга, винты 3, пружины 4 и гайки 5.

Пружины, расположенные под головками винтов, предназначены для поджатия гребенок и крепления проводников, Винты, соединяющие гребенки,служат также для крепления устройства к какому либо основанию. Предлагаемое устройство позволяет надежно фиксировать также электрические проводники с соединениями, выполненными любым способом (пайкой, скруткой, сваркой, гильзами) и расположенными в пазах

6 направляющей.

Формула изобретения

Устройство для фиксации электри1ð ческих проводников, содержащее направляющую из изоляционного материала и винты с гайками., о т л и ч а ющ е е с я тем, что, с целью упрощения конс грукции устройства, направ16 ляющая выполнена в виде двух входящих друг в друга гребенок, соединенных между собой двумя винтами с гайками и расположенными под головками винтов пружинами, предназначенными для

2О поджатия гребенок и крепления проводников.
