(ДАД4Я

Класс 2jg 34

21 а, 9ои

СССР

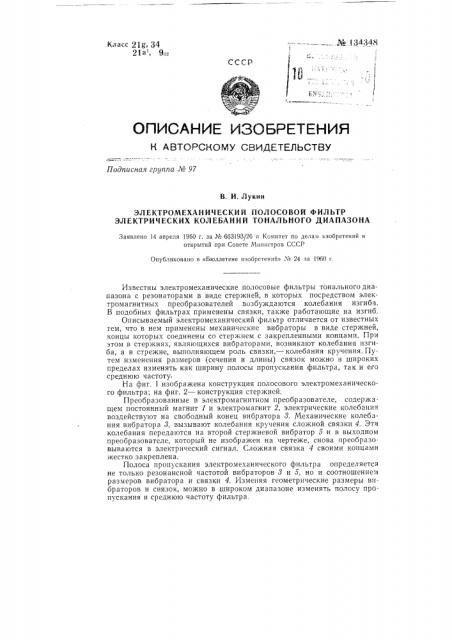

0ПИСАНИК ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гру ппа М 97

В. И, Лукин

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЙОЛОСОВОЙ ФИЛЬТР

ЭЛЕКТРИЧЕСКИХ КОЛЕБАНИЙ ТОНАЛЬНОГО ДИАПАЗОНА

Заявлено 14 апреля 1960 г. за М 663193/26 в 1<омнтет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 24 за 1960 г, Известны электромеханические полосовые фильтры тональногодиапазона с резонаторами в виде стержней, в которых посредством электромагнитных преобразователей возбуждаются колебания изгиба.

В подобных фильтрах применены связки, также работающие на изгиб.

Описываемый электромеханический фильтр отличается от известных тем, что в нем применены механические вибраторы в виде стержней, концы которых соединены со стержнем с закрепленными концами. При этом в стержнях, являющихся вибраторами, возникают колебания изгиба, а в стрежне, выполняющем роль связки,— колебания кручения. Путем изменения размеров (сечения и длины) связок можно в широких пределах изменять как ширину полосы пропускания фильтра, так и его ср едн ю ю ч астоту.

На фиг. 1 изображена конструкция полосового электромеханического фильтра; на фиг. 2 — конструкция стержней.

Преобразованные в электромагнитном преобразователе, содержащем постоянный магнит 1 и электромагнит 2, электрические колебания воздействуют на свободный конец вибратора 8. Механические колебания вибратора 8, вызывают колебания кручения сложной связки 4. Эти колебания передаются на второй стержневой вибратор 5 и в выходном преобразователе, который не изображен на чертеже, снова преобразовываются в электрический сигнал. Сложная связка 4 своими концами жестко закреплена.

Полоса пропускания электромеханического фильтра определяется не только резонансной частотой вибраторов 3 и 5, но и соотношением размеров вибратора и связки 4. Изменяя геометрические размеры внбраторов и связок, можно в широком диапазоне изменять полосу пропускания и среднюю частоту фильтра.

Л< !34348 ! p (д м е и 3 О о !) (T (н и я

Электромеханический полосовой фильтр электрических колебаний тонального диапазона с механическими вибраторами в виде стержней, одним концом связанных между собой посредством связки, и электромагнитными преобразователями на входе и выходе, о т л и ч а ю щ и и с . тем, что, с целью расширения пределов регулировки ширины полосы

ИРопз сканиЯ и СРедней частоты фильтра изменением РазмеРов сннзк1к последняя выполнена в виде прямого ст(р)кня, закрепленного своими концами, а вибраторы соединены с ней пол прямыми углами, что позволяет возбуждать деформации кручения, Фиг./
