Эй 134352

Класс 21h, 15в1

21h, 2ва

СССР

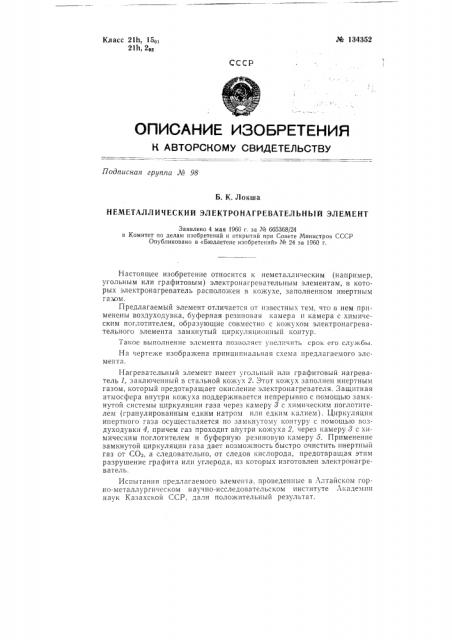

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лг0 98

Б. К. Локша

НЕМЕТАЛЛ ИЧЕСКИЙ ЭЛЕКТРОНАГРЕВАТЕЛЪНЬ|Й ЭЛЕМЕНТ

Заявлено 4 мая 1960 г. за № 665368/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 24 за 1960 г.

Настоящее изобретение относится к неметаллическим (например, угольным или графитовым) электронагревательным элементам, в которых электронагреватель расположен в кожухе, заполненном инертным газом.

Предлагаемый элемент отличается от известных тем, что в нем применены воздуходувка, буферная резиновая камера и камера с химическим поглотителем, образующие совместно с кожухом электронагревательного элемента замкнутый циркуляционпый контур.

Такое выполнение элемента позволяет увеличить срок его службы, На чертеже изображена принципиальная схема предлагаемого элемента.

Нагревательный элемент имеет угольный или графитовый нагреватель 1, заключенный в стальной кожух 2. Этот кожух заполнен инертным газом, который предотвращает окисление электронагревателя. Защитная атмосфера внутри кожуха поддерживается непрерывно с помощью замкнутой системы циркуляции газа через камеру 3 с химическим поглотителем (гранулированным едким натром пли едким калием). Циркуляция инертного газа осуществляется по замкнутому контуру с помощью воздуходувки 4, причем газ проходит внутри кожуха 2, через камеру 8 с химическим поглотителем и буферную резиновую камеру 5. Применение замкнутой циркуляции газа дает возможность быстро очистить инертный газ от СОа, а следовательно, от следов кислорода, предотвращая этим разрушение графита или углерода, из которых изготовлен электронагреватель.

Испытания предлагаемого элемента, проведенные в Алтайском горно-металлургическом научно-исследовательском институте Академии наук Казахской ССР, дали положительный результат. № 134352

Предмет изобретения

Редактор В. М. Паркес. Техред А. А. Камышникова. Корректор С. Ю. Цверина.

Объем 0,17 уел. п. л.

Цена 3 коп.

Формат бум. 70 О(108 />6

Тираж 1150

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б.

Подп, к печ. 12/IV — б1 г

Зак, 926/6

Типография, пр. Сапунова, 2.

Неметаллический (например, угольный или графитовый) электронагревательный элемент, в котором электронагреватель расположен в кожухе, заполненном инертным газом, отличающийся тем, что, с целью увеличения срока службы элемента, применены воздуходувка, буферная резиновая камера и камера с химическим поглотителем, образующие совместно с кожухом электронагревательного элемента замкнутый циркуляционный контур.
