Устройство для приема последовательности двоичных сигналов

Устройство для приема последовательности двоичных сигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к электросвязи и обеспечивает повьппение точности приема последовательности двоичных сигналов путем исключения пропуска и ложного выделения двоичных символов входных сигналов, искаженных

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ll0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3994365/24-09 (22) 2с. 12.85 (46) 07. 10.87. Бюл. )Ф 37 (72) Н,И. Гриненко (53) 621.394.662.2(088.8) (56) Авторское свидетельство СССР

Ф 319096, кл. Н 04 L 7/02, 1969.

Авторское свидетельство СССР

Р 261449, кл. H 04 1 1/00, 1967. (5И 4 Н 04 L 1/00//Н 04 L 7/02 (54) УСТРОЙСТВО ДЛЯ ПРИЕМА ПОСЛЕДОВАТЕЛЬНОСТИ ДВОИЧНЫХ СИГНАЛОВ (57) Изобретение относится к злектросвязи и обеспечивает повьппение точности приема последовательности двоичных сигналов путем исключения пропуска и ложного выделения двоичных символов входных сигналов, искаженных

134 по длительности. Устройство содержит расщепители 1 входного сигнала на единичные и нулевые символы, опорнЫй генератор 2, каналы 3 и 4 обработки входного сигнала, элементы ИЛИ 5 и 6.

Каналы 3 и 4 содержат соответственно дешифраторы 7 и 13,, делители 8 и 14 частоты (ДЧ), RS-триггеры 9 и 15, элементы ИЛИ 10 и llá элементы И 11 и 17 и дополнительные элементы И 12 и 18. Расщепитель 1 поступающие биполярные двоичные сигналы. разделяют по полярности. В зависимости от полярности сигналы обрабатываются в одном из каналов 3 и 4, Импульс положительной полярности соответствует сигналу

"1". Он поступает в канал 3. С элемента И 11 пакет импульсов ("1"), 3557 сформированный с помощью импульсов— опорной частоты, поступает на ДЧ 8.

При этом по сигналу на первом выходе дешифратора 7 перебрасывается RSтриггер 9,, открывается элемент И 12 и опорные импульсы поступают на ДЧ 8.

В результате на ДЧ 8 поступает пакет импульсов„ представляющий собой смесь импульсов с элементов И 11 и

12. В зависимости от того, сколько поступает импульсов, появляется сигнал на соответствующем выходе дешифратора 7. При укороченном входном импульсе недостающие импульсы в пакете

"1" добавляются импульсами опорной частоты. При удлиненном входном импульсе избыточные импульсы пакета

"1" не накапливаются, 2 ил.

Изобретение относится к электросвязи и может использоваться в системах передачи дискретной информации для приема двоичных сигналов, разде5 ленных паузой.

Цель изобретения — повышение точности приема последовательности двоичных сигналов путем исключения пропуска и ложного выделения двоичных 10 символов входных сигналов, искаженных по длительности.

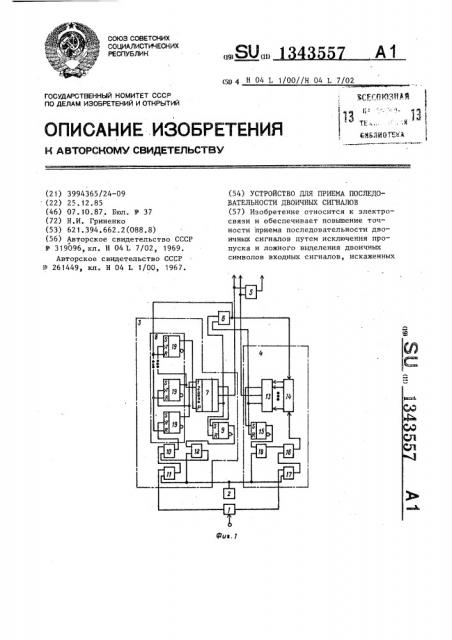

На фиг,1 представлена структурная электрическая схема устройства для приема последовательности двоичных 1В сигналов; на фиг,2 — временные диаграммы сигналов, поясняющие работу устройства для приема последовательности двоичных сигналов.

Устройство для приема последова- 20 тельности двоичных сигналов содержит расщепитель 1 входного сигнала на единичные и нулевые символы, опорный генератор 2, первый 3 и второй 4 каналы обработки входного сигнала„ эле- 25 мент ИЛИ 5, дополнительный элемент

ИЛИ 6.

Первый канал 3 обработки входного сигнала содержит дешифратор 7, делитель 8 частоты, RS-триггер 9, элемен- зп ты ИЛИ 10 и И 11, дополнительный элемент И 12. Второй канал 4 обработки входного сигнала содержит дешифратор

13, делитель 14 частоты, RS-триггер

15, элементы ИЛИ 16 и И 17, дополнительный элемент .И 18. Делители 8 и

14 частоты содержат счетные триггеры 19.

Устройство для приема последовательности двоичных сигналов работает следующим образом.

На вход расщепителя 1 поступают биполярные, разделенные паузой двоичные сигналы (фиг,2а), которые разделяются в нем по полярности. Снимаемые с расщепителя 1 сигналы обрабатываются в первом канале 3 (канале

"единиц") и втором канале 4 (канале

"нулей"), которые работают поочередно в зависимости от полярности поступающих на вход расщепителя 1 биполярных импульсов. При поступлении входного импульса положительной полярности, соответствующего символу "1" принимаемого сигнала, с выхода единичных символов расщепителя 1 будет подаваться на элемент И 11 сигнал "1", длительность которого равна длительности входного импульса. На первый вход элемента И 11 подаются импульсы опорной частоты (фиг,2б), вырабатываемые опорным генератором 2„ При з 13435 этом на выходе элемента И 11 форми=

1 руется пакет импульсов (фиг.2в) — пакет единиц, который через элемент

ИЛИ 10 поступает на тактовый вход делителя 8.

Если на вход расщепителя поступает импульс отрицательной полярности, что соответствует принимаемому символу "0", сигнал " 1" будет сниматься с выхода нулевых символов расщепителя

1 и подаваться на элемент И 17, на который также поступают импульсы опорной частоты. На выходе элемента

И 17 получается пакет импульсов (фиг.2з) — пакет "нулей", который че— рез элемент ИЛИ 16 поступает на вход делителя 14.

При поступлении на вход делителя

8 и/ импульсов опорной частоты из пакета "единиц" (фиг.2в) на первом выходе дешифратора 7 появится сигнал

"1", который поступит на S-вход RSтриггера 9 и перебросит его в единич— ное состояние (фиг.2г). В результате 25 откроется дополнительный элемент И 12 и с его выхода пакет импульсов опорной частоты (фиг,2д) поступит на второй вход элемента ИЛИ 10. Таким образом, после перехода RS-триггера 9 30 в единичное состояние с выхода элемента ИЛИ 10 на тактовый вход делителя 8 будет поступать пакет импульсов (фиг.?е), представляющий собой смешивание пакета "единиц" (фиг.2в) и па35 кета импульсов (фиг.2д), выдаваемого дополнительным элементом И 12, Второй канал 4 работает аналогично первому каналу 3 при поступлении на вход расщепителя 1 импульса отрица- 40 тельной полярности. При подсчете делителем 14 и, импульсов из пакета

"нулей" (фиг ° 2з) на первом выходе дешифратора 13 появится сигнал, который перебросит RS-триггер 15 в единичное состояние (фиг.2и), откроется дополнительный элемент И 12, который выдаст через элемент ИЛИ 16 дополнительную пачку импульсов (фиг.2к,л) на тактовый вход делителя 14.

Количество импульсов и/, содержащихся в пакетах единиц" или пакетах нулей и отсчитываемых делителями

8 или 14, при котором на первых выходах дешифраторов 7 или 13 появляется сигнал "1", определяется числом импульсов и, опорной частоты (фиг,2в, з), которые укладываются на интервале времени àt<, например, равном

57 (О, 5-0, 8) °, где t, — номинальная длительность входных импульсов.

Сигнал " 1" на третьих выходах дешифраторов 7 и 13 появляется при поступлении на входы делителей 8 или 14 числа импульсов и опорной частоты (фиг.2в,з), укладывающихся на интервале

Сигнал "1" на вторых выходах дешифраторов 7 или 13 появляется в том случае, когда делители 8 или 14 отсчитают п. импульсов опорной частоты (фиг.2е,л), где n — число импульсов опорной частоть/, укладывающихся на интервале времени Е, определяемом соотношения T > Qt > t,+4t I де

// величина максимально возможного удлинения по времени входных импульсов, Т вЂ” номинальная длительность периода следования входных импульсов.

Данный сигнал с вторых выходов дешифраторов 7 или 13 подается на R-входы

RS-триггеров 9 и 15, переводя их в нулевое состояние (фиг.2г,и). При этом закрываются дополнительные элементы И 12 и 18 и на тактовые входы делителей 8 и 14 прекращается поступление импульсов опорной частоты, а сигналом с выхода элемента ИЛИ 6 делители 8 и 14 сбрасываются в нулевое состояние.

Если параметры поступающих на вход вход расщепителя 1 импульсов равны номинальным значениям г. и Т, работа первого и второго каналов 3 и 4 происходит в соответствии с изложенным выше. При этом импульсы с третьих выходов дешифраторов 7 и 13, соответствующие принятым символам "1" и

"0" (фиг,2ж,м) поступают на элемент

ИЛИ 5, на выходе которого формируются тактовые импульсы (фиг.2н).

Если на вход расщепителя 1 поступает укороченный по времени входной импульс, например, положительной полярности, длительность которого t< 6 „недостающие импульсы в пакет

"единиц" (фиг.2в), поступающем на делитель 8, будут добавляться до чис-. ла и (и до и ) импульсами дополнительного пакета (фиг.2д), формируемого дополнительным элементом И 12.

Поэтому с поступлением на вход делителя 8 и, -го импульса опорной частоты будет выделен символ " 1" и тактовый импульс (фиг.2ж,н), а с поступлением и -го импульса опорной часто5 13435 ты делители 8 и 14 будут сброшены в нулевое состояние.

Аналогичным образом происходит выделение символа 0" и тактового им5 пульса во втором канале 4 при поступлении на вход расщепителя 1 укороченного по времени импульса отрицательной полярности длительностью

Qt< . 10

В предлагаемом устройстве для приема последовательности двоичных сигналов исключается пропуск символа при поступлении на вход расщепителя

1 подряд двух или более входных укороченных по времени импульсов одной полярности, так как недостающие импульсы в пакетах единиц" и "нулей добавляются до числа п (и далее до и ) за счет дополнительного пакета импульсов. Это добавление недостающих импульсов в пакетах "единиц и нулей осуществляется при приеме каждого укороченного импульса, поэтому число недостающих импульсов 25 в пакете не накапливается при приеме второго и последующих импульсов данной полярности.

При поступлении на вход расщепителя 1 удлиненньгх во времени биполяр- ЗО ных импульсов длительностью t it, +4t в пакетах "единиц" и "нулей" будут появляться избыточные импульсы опорной частоты (фиг.2а,в). Однако и в этом случае выделение символов будет происходить при поступлении на такто-. вые входы делителей 8 и 14 п,-ro импульса опорной частоты (фиг.2е,ж).

В связи с тем, что удлиненный пакет

"едиииц" или "нулей г дополняется им- го пульсами дополнительного пакета до числа и, после поступления на тактовый вход делителей 8 и 14 и,, -го импульса происходит их сброс в нулевое состояние. 45

При поступлении на вход расщепителя 1 подряд двух или более удлиненных по времени импульсов одной полярности исключается вьщеление и регистрация ложного символа за счет того, что отсчет числа импульсов опорной частоты в делителях 8 и 14. начинается всегда с нуля при приеме каждого входного импульса. Поэтому избыточные импульсы в делителях 8 и

14 не накапливаются и вьщеление ложного символа исключается.

При отклонении частоты манипуляции принимаемых импульсов от номинального

57 6 значения Г = 1/Т, происходит уменьшение (например, до значения Т» или увеличение (например, до значения

Т ) периода Т следования входных

2 о импульсов, а также одновременное их укорочение или удлинение, т,е., изменение скважности импульсов. В этом случае также происходит точное выделение символов "1", "0" и тактовых импульсов,.если при этом максимально возможные укорочение дТ и удлинение

h,t входных импульсов не превышают и заданных пределов.

Ф о р м у л а и з о б р е т е н и я

Устройство для приема последова— тельности двоичных сигналов, содержащее последовательно соединенные расщепитель входного сигнала на единичные и нулевые символы, первый канал обработки входного сигнала и элемент ИЛИ, последовательно соединенные опорный генератор и второй канал обработки входного сигнала, информационный вход и выход которого подключены соответственно к выходу нулевьгх символов расщепителя входного сигнала на единичные и нулевые символы и к второму входу элемента

ИЛИ, выход опорного генератора подсоединен к тактовому входу первого канала обработки входного сигнала, причем вход расщепителя входного сигнала на единичные и нулевые символы, выходы первого и второго каналов обработки входного сигнала и выход элемента ИЛИ явпяются соответственно входом, выходом единичных символов, выходом нулевых символов и тактовым выходом устройства, а первый и второй каналы обработки входного сигнала содержат элемент И, элемент ИЛИ и делитель частоты, о т л и ч а ю— щ е е с я тем, что, с целью повьппения точности приема. последовательности двоичных сигналов путем исключения пропуска и ложного выделения двоичных символов из входных сигналов, искаженных по длительности, введен дополнительный элемент ИЛИ, при этом первый и второй входы дополнительного элемента ИЛИ подключены соответственно к дополнительным выходам первого и второго каналов обработки входного сигнала, а выход дополнительного элемента ИЛИ подсоединен к управляющим входам первого и второго каналов обработки входного сигнала, в первый /7 !

Составитель В. Орлов

Техред M,Дидык

Корректор М. Пожо

Редактор П, Гереши

Заказ 4837/57 Тираж 638

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 3

7 13435 и второй каналы обработки входного сигнала введены последовательно сое-. диненные дешифратор, RS-триггер и дополнительный элемент И, при этом

5 в первом и втором каналах обработки входного сигнала первый и второй входы и выход элемента ИЛИ подсоединены соответственно к выходам элемента И и дополнительного элемента И и такто- 10 вому входу делителя частоты, выходы разрядов которого подсоединены к соответствующим входам дешифратора, второй выход которого подсоединен к

57

К-входу Rs-триггера, второй вход дополнительного элемента И подключен к первому входу элемента И, причем первый и второй входы элемента И и установочный R-вход делителя частоты являются соответственно тактовым, информационным и управляющим входами первого и второго каналов обработки входного сигнала, а третий и второй выходы дешифратора являются соответственно выходом и дополнительным выходом первого и второго каналов обработки входного сигнала.
