Реферат



Изобретение относится к аналитическому приборостроению и может быть использовано для контроля выбросов промышленных предприятий и автотранспорта в атмосферу, а также для контроля технологических процессов , связанных с выделением газов. Цель изобретения - пойьппение чувствительности эа счет уменьшения дрейфа нуля. Поставленная цель достигается исключением влияния переходных процессов злектрического сигнала на выходе приемника излучения в путем накопления этого сигнала синхронным накопителем 11 при отсутствии переходных процессов. Для зтого выход приемника излучения 8 отключается от входа синхронного накопителя 11с помощью первого ключа 10, причем в это время накопление в синхронном накопителе 11 не проводится. Кроме того, сигнал с выхода синхронного выпрямителя 13 поступает на вход интегратора 15 также.при отсутствии с переходных процессов на выходе приемника излучения 8, так как второй / ключ 14 коммутирует выход синхронного выпрямителя 13 с входом интегратора 15, синхронного с первым ключом 10. Изобретение позволяет повысить чувствительность газоанализаторов в 2-3 раза. 2 ил. Xi-JL } Фиг.1

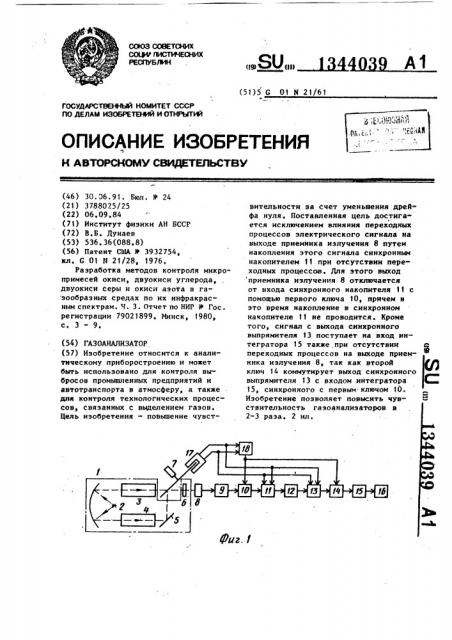

СООЗ СОЕЕТСНИХ

СОЦИО ЛИСТИЧЕСНИХ

РЕСПУ БЛИН (51)5 С 01 N 21/61

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг. 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (46) 30. 06. 91. Бюл. У 24 (21) 3788025/25 (22) 06,09.84 (71) Институт физики АН БССР (72) Б.Б. Дунаев (53) 536.36(088.8) (56) Патент США У 3932754, кл. С 01 Л 21/28, 1976.

Разработка методов контроЛя микропримесей окиси, двуокиси углерода, . двуокиси серы и окиси азота в га зообразных средах по их инфракрасным спектрам. Ч. 3. Отчет по НИР к Гос. регистрации 79021899. Минск, 1980, с. 3 — 9. (54) A30AHAllH3ATOP (57) Изобретение относится к аналитическому приборостроению и мокет быть использовано для контроля выбросов промышленных предприятий и автотранспорта в атмосферу, а также для контроля технологических процессов, связанных с выделением газов.

Цель изобретения - повьппение чувствительности эа счет уменьшения дрейфа нуля. Поставленная цель достигается исключением влияния переходных процессов электрического сигнала на выходе приемника излучения 8 путем накопления этого сигнала синхронным накопителеи 11 при отсутствии переходных процессов. Для этого выход приемника излучения 8 отключается от входа синхронного накопителя 11 с помощью первого ключа 10, причеи в это время накопление в синхронном накопителе 11 не проводится. Кроме того, сигнал с выхода синхронного выпрямителя 13 поступает на вход интегратора 15 такие при отсутствий а переходных процессов на выходе приемЮ ника излучения 8, так как второй ключ 14 коимутирует выход синхронного выпрямителя 13 с входом интегратора С

15, синхронного с первым ключом 10.

Изобретение позволяет повысить чувствительность газоанализаторов в

2-3 раза. 2 ил.

1344039

Изобретение отноcHTcя к BHBIIHTH ческому приборостроеншо и может быть использовано для контроля ныбросов промышленных предприятий и автотранспорта в атмосферу, а также дпя контроля технологических процессов, свя- ° занных с выделением газов.

Цель изобретения — |1оиышение чувствительности за счет уменьше||ия дрейфа нуля.

На фиг. 1 изображена структурная схема гаэоаналиэ 1Tора; на фиг. 2 временные диаграммы, пояс.няющие работу.

Гаэоана:IIIBB ор соде! жит с и. иче:— кий блок 1, выполненный lI вице оптически связанных источника излучения

2 со сферическим зеркалом, рабочей 3 и опорной 4 к|овет, поноротно| о зер— капа 5 и фильтра б, находящиеся на одной оптической оси с оптическим блоком 1 зеркальный модулятор 7 с вырезами для формирования синхросигналов и приемник излучения 8, электрический выход которого через предусилитель 9, первый ключ 10, синхронный накопитель 11, основной усилитель 12, синхронный lIII»pslwl".тель

13, второй ключ 14 и интегратор 15 соединен с ||ходом регистратора 16.

Гаэоаналиэатор содержит также формирователь 17 синхроимпульсов, выполненный в ниде П-образного держателя, связанного с зеркальным модулятором и содержащего две оптопары (не показаны), которые расположены напротив вырезов в эер|сапьном моду-!

laTope 7, и сумматора 18. Выходы оптопар, явпяюсциеся ныходами формирователя 1 7 с инхроимпуп ьс он, сoerIH! I e Ill I с нходами сумматора 18 и унраяпяю.щиии входами синхронног о накопителя

11 и синхронного выпрямителя !3. Выход сумматора 18 соединен с входами управления первого 1О и второгс 14 ключей.

Газоаналиэатор работает сп дую цим образом.

Излучение от ис:тс чника изпучс ||ия

2 н оптическом .блоке 1 раздепяс- ся на два равных световых г|отока, !;оторые, проходя через рабочую 3 и опорную 4 кюветы, модулируютс | зеркальным модупягором 7 таким образом, что в один из полупериодон на приемник излучения 8 попадает световой поток, проходящий через рабочую кювету 3, а в другой — чере-| оисриую кювету 4. При этом из-за конечного диаметра рабочей 3 и опорной 4 кювет, существуют моменты времени, когда на приемник излучения 8 одновременно попадают части световых потоков, прошедших через рабочую 3 и опорную 4 кюветы, что приводит к параэитным переходным процессам. На выходе приемника излучения 8 появляется электрический сигнал U „„ (кривая !9), пропорциональный концентрации газа в рабочей 3 и опорной 4 кювет--х. Для исключения переходных г|роцессов иэ результатов измерений иа первом и втором выходах формирователя 17 синхроимпульсов формируются управляющие импульсы U I (кривая 20) и П (кривая 21), предназначенные для управления синхронным накопителем 1! и синхронным выпрямителем 13. На выходе сумматора 18 формируются упрзнляю|цие импульсы U, (кривая 22), предназначенные дпя управления работой первогo 10 и второго 14 ключей.

25 Электрический сигнал У,„ с выхода приемника излучения 8 после ycu-le н|я в предусилитепе 9 через первый кп|оч |О поступает на нход синхронного накопителя 11 в.отсутствие переход-щ ных процессов, который проводит .на«опление информации только в эти периоды времени. Электрический сигнал Б (кривая ?3) с выхода синхронного накопителя 11 после усиления н основном усилителе 12 поступает

35 l на вход синхронного выпрямителя 13 и далее ерез второй ключ 14 на вход интегратора 15, так как управление »Toplla ключом 14 осуществляется синхронно с управлением первого ключа 10. После дополнительной фильтрации lI ||ятеграторе 15 на вход регистратора !6 Ilooтуиает постоянное напряжение U<, уровень которого про"

45 порционялен амплитудному значению и| пульсов на входе второго ключа 14 (кривая 24).

Таким образом, в синхронном накои|-:тепе !! ие проходит запоминание мгновенного значения шумовой составляющей входного сигнала в момент

otKIIþ÷åIIèÿ и DBol o ключа 10, прй том устрая.ется дрейф нуля, выэынаемйи хаотическим запоминанием ком55 мутациояных ичмек при его отключении, что ирияодит к повышению чувствительности vcTpoIIOTBB, Помехи, возникающие пр | и.рек .юяении ключей, в 5-10 раз

I реяогх.пят коммутируемые ими нагря39

20 ий»

Составитель А. Леви

Техред М.Дидык

Редактор М. СтРельникова

Корректор Л. Пилипенко

Подписное

Заказ 2571 Тираж 412

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-.35, Раушская наб., д, 4/5

Произнолственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 э 13440 щения, поэтому если в зти моменты времени производить запоминания исследуемого сигнала, то возникающий при этом дрейф показаний на выходе газоаналиэатора может в 2-3 раза

5 превышать уровень полезного сигнала.

При устранении этого дрейфа чувствительность гаэоанализатора повышается в 2-3 раза.

1О

Формула изобретения

Газоанализатор, содераащий оптически связанные оптический блок, зеркальный модулятор с вырезами для формирования синхроимпульсов и приемник излучения, электрический выход которого через предусилитель, первый ключ, синхронный накопитель, основной усилитель соединен с входом синхронного выпрямителя, интегратор, выход которого соединен с регистратором, а таКже формиронатель синхроимпульсов, выполненный в виде П-образного держателя, связанного с зеркальным модулятором, содержащего две оптопары, расположенные напротив вырезов в зеркальном модуляторе, и сумматора, входы которого соединены с выходами оптопар, являющимися выходами формирователя синхроимпульсов, а выходс управляющими входами первого ключа, отличающийся тем, что, с целью повышения чувствительности за счет уменьшения дрейфа нуля, он дополнительно содержит второй ключ, вход которого соединен с выхо-,. дом синхронного выпрямителя, выход— с входо интегратора, а управляющий вход — с выходом сумматора, причем управляющие входы синхронного накопителя и синхронного выпрямителя соединены с выходами оптопар.
