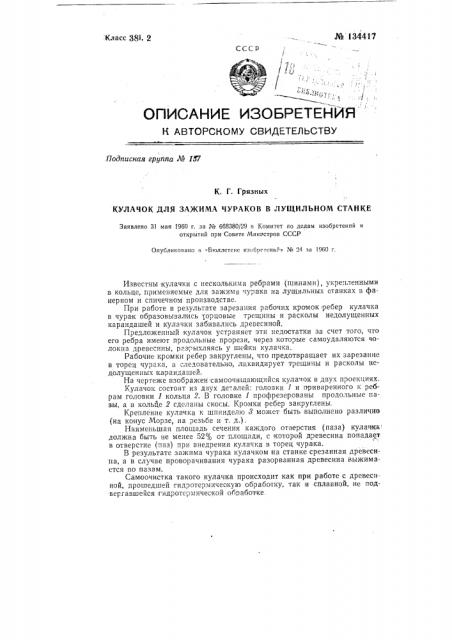

КУЛАЧОК ДЛЯ ЗАЖИМА ЧУРАКОВ В ЛУЩИЛЬНОМ СТАНКЕ

Заявлено 31 мая 1960 г. за № 668380/29 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в Бюллетене изобретений» № 24 за 1960 г.

Известны кулачки с несколькими ребрами (шинами), укрепленными в кольце, применяемые для зажима чурака на лущильных станках в фанерном и спичечном производстве, При работе в результате зарезания рабочих кро|мок ребер кулачка в чурак образовывались торцовые трещины и расколы недолущенных карандашей и кулачки забивались древесиной.

Предложенный кулачок устраняет зти недостатки за счет того, что его ребра имеют продольные прорези, через которые самоудаляются волокна древесины, разрыхляясь у шейки кулачка.

Рабочие кромки ребер закруглены, что предотвращает их зарезание в торец чурака, а следовательно, ликвидирует трещины и расколы недолущен н ых карандашей.

На чертеже изображен самоочищающийся кулачок в двух проекциях.

Кулачок состоит из двух де алей: головки 1 и приваренного к ребрам головки 1 кольца 2. В головке 1 профрезерованы продольные пазы, а в кольце 2 сделаны скосы. Кромки, ребер закруглены.

Крепление кулачка к шпинделю 8 может быть выполнено различно (на конус Морзе, на резьбе и т. д.), Наименьшая площадь сечения каждого отверстия (паза) кулачка: должна быть не менее 52% от площади, с которой древесина попадает в отверстие (гааз) при внедрении кулачка в торец чурака.

В результате зажима чурака кулачком на станке срезанная древесина, а в случае проворачивания чурака разорванная древесина выжимается по п а за и.

Самоочистка такого кулачка происходит как при работе с древесиной, прошедшей гидротермическую обработку, так и сплавной, не подвергавшейся ц идротсрмической обработке. № 134417

Предмет изобретения

Техред А. Л. Сосина Корректор И. П. Бронштейн

Редактор M. А. Мрочко

Подп. к печ. 2.1!1-61 г

Зак. 2358

Формат бум. 70 Q 108/м

Тираж 800

UBTH при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14

Объем 0,17 усл. п. л.

Цена 3 коп.

Кулачок для зажима чураков в лущильном станке, выполненный в виде кольца с укрепленными в нем ребрами (шипами), о тл и ч а ю щи йся тем, что, с целью самоудаления волокон древесины .из внутренней полости кулачка, каждое из его ребер снабжено продольной прорезью, а рабочие кромки ребер закруглены во избежание зарезания их в торец чурака при вращении кулачка.
