Изобретение относится к пчеловодству и может применяться при павильонном содержании пчелосемей. Цель изобретения - повышение производительности труда при извлечении меда из контейнеров с рамками. Устройство сОлДержит контейнеры 18 и распечатывающее устройство 1 в виде ножей 16, закрепленных на общей раме. Направляющие 25 установлены на платформе 26 с соленоидными защелками 40 для фиксации контейнера 18. При этом направляющие 25 соединяют распечатывающее устройство 1 с загрузочным люком 54 медогонки 2. Бак 42 медогонки 2 также имеет соленоидные защелки 49 и электрически соединяется с электрическим двигателем (приводом) 46 ротора 44 и вакуум-насосом. Бак 42 размещен горизонтально своей продольной осью, а кассеты 45 установлены по периферии внутренней поверхности этого бака вдоль его горизонтальной оси. Бак 42 имеет на торце загрузочный люк 54. Платформа 26 закреплена на неподвижной опоре при помощи щарнира и привода для поворота ее из горизонтальной в вертикальную плоскость. Благодаря такой конструкции обеспечивается быстрое распечатывание сотов и поступление и.х в бак медогонки одновременно из всего контейнера. 1 з.п. ф-лы, 10 ил. «о (Л S // 79 го 76 74 /9 Г838 757ff 7/ во го 7J 75 8177 S2 3ff фиеЛ й г 45 /ff f7 // / / / / U6 20 7/ rpL In СО 4: N ЬО СО 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!) 4 А 01 К 47/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3964929/30-15 (22) 15.10.85 (46) 15.10.87. Бюл. № 38 (75) И. И. Сташевский (53) 638.163.42 (088.8) (56) Апиакта, 1983, 18, 1, 8 — 12.

Рут А. И. Энциклопедия пчеловодства.

1964, с. 185 — 187. (54) УСТРОЙСТВО И. И. СТАШЕВСКОГО

ДЛЯ ИЗВЛЕЧЕНИЯ МЕДА ИЗ РАМОК (57) Изобретение относится к пчеловодству и может применяться при павильонном содержании пчелосемей. Цель изобретения— повышение производительности труда при извлечении меда из контейнеров с рамками.

Устройство содержит контейнеры 18 и распечатывающее устройство 1 в виде ножей 16, закрепленных на обшей раме. Направляющие 25 установлены на платформе 26 с

„„SU„„1344298 А 1 солеHoèäными защелкавши 40 для фиксации контейнера 18. При этом направляющие 25 соединяют распечатывающее устройство 1 с загрузочным люком 54 медогонки 2. Бак 42 медогонки 2 также имеет соленоидные защелки 49 и электрически соединяется с электрическим двигателем (приводом) 46 ротора 44 и вакуум-насосом. Бак 42 размещен горизонтально своей продольной осью. а кассеты 45 установлены по периферии внутренней поверхности этого бака вдоль его горизонтальной оси. Бак 42 имеет на торце загрузочный люк 54. Платформа 26 закреплена на неподвижной опоре при помощи шарнира и привода для поворота ее из горизонтальной в вертикальную плоскость.

Благодаря такой конструкции обеспечивается быстрое распечатывание сотов и поступление их в бак медогонки одновременно из всего контейнера. 1 з.п. ф-лы, !О ил.

1344298

1 1зобретение относится к пчеловодству и может применяться при павильонном содержании пчелиных семей.

Целью изобретения является повышение производительности при извлечении меда из контейнеров.

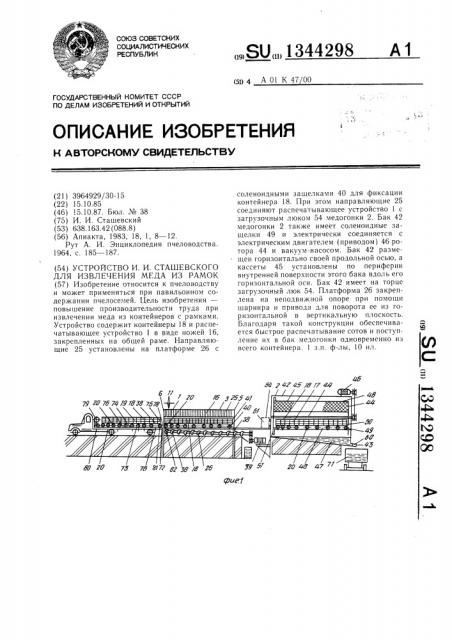

На фиг. 1 схематично изображено устройство, общий вид; на фиг. 2 — устройство для распечатывания сотов (контейнер расположен в вертикальном положении);

»а фиг. 3 — то же (контейнер расположен в горизонтальном положении, ножи в нижнем положении); на фиг. 4 — медогонка, поперечный разрез; на фиг. 5 — медогонка, продольны" ; на фиг. 6 — медогонка по первому варианту; на фиг. 7— медогонка, по второму варианту; на фиг. 8— загрузочный люк медогонки; на фиг. 9 — арматура бака медогонки; на фиг. 10 узел крепления рамок.

Устройство состоит из устройства 1 для распечатывания сотов и медогонки 2. Устройство 1 для распечатывания сотов состоит из рамы 3, которая установлена при помощи шарикоподшипников 4 и направляющих 5. Направляющие 5 жестко прикреплены к винтам 6 электрического подъемника 7. На винтах 6 подвижно закреплена гайка 8. Все винты 6 соединены цепью 9.

Винт 6 соединен с электродвигателем 10.

=)лектрический подъемник 7 имеет два двигателя 10. Один электродвигатель 10 поднимает раму 3, другой ее опускает. Вверху и внизу установлены микропереключатели 11 и 12. Рама 3 установлена подвижно на поперечных направляющих 5. В продольных направляющих 5 с одной стороны жестко закреплены пружины 13, с другой — электромагниты 14. Между якорем 15 и электромагнитом 14 образован определенный зазор. Питание электромагнита осуществляется выпрямленным переменным током. При пропускании тока через электромагнит f3 первую половину полупериода якорь 15 вытягивается, а через 3/4 периода возвращается пружиной в исходное положение. Так как переменный ток 50 раз в секунду меняет свое направление, то 50 раз якорь 15 притягивается и столько же возвращается в исходное положение. Скорость перемещения пружины 13 во время притяжения значительно больше, чем во время возврата в исходное положение. При этом рама 3 установлена с возможностью колебаний. На раме 3 жестко закреплены острые ножи 16 пз нержавеющей стали (размер их меньше ширины рамок 17) в таком количестве, что они одновременно обеспечивают обрезку медовых сотов рамок 17 всего контейнера 18 с обеих сторон.

Под рамой 3 установлен контейнер 18, который состоит из отделений 19, заполненных медовыми рамками 17. Отделения

19 установлены в ряд и расположены на нескольких ярусах. Контейнер 18 имеет те же габаритные размеры, что и корпуса (не пока2 заны), где содержатся пчелы. Контейнер 18 содержит опорные ролики 20. Рамки 17 пластмассовые, их ячеечная часть 21 закреплена двумя планками 22. Рамки 17 проч-но зафиксированы шурупами 23 между двумя перекладинами 24. Контейнер 18 при помощи роликов 20 установлен на направляющие 25, которые жестко закреплены на платформе 26. Платформа 26 одной стороной прикреплена к неподвижной опоре 27 при

10 помощи шарниров 28 и выполнена поворотной с возможностью перемещения в горизонтальное или вертикальное положения.

Шарнир 28 соединяет ее с электрическим подъемником 29, который состоит из винта 30, гайки 31, цепи 32. Гайка 31 приводится в движение двумя электрическими двигателями ЗЗ. На платформе 26 жестко закреплена ограда 34, а под платформой установлена приемная камера 35. В камере 35 установлен микропереключатель 36, над

20 оградой 34 — микропереключатель 37. В камере 35 установлен винт 38 Архимеда, снабженный электродвигателем 39. На платформе 26 имеются соленоидная двусторонняя защелка 40 и концевой микропереключатель 41.

Медогонка 2 состоит из бака 42, крана 43, ротора 44 с кассетами 45, электродвигателя 46, наклонного лотка 47. В кассете 45 жестко закреплены направляющие

48, двусторонние соленоидные защелки 49 и концевые микропереключатели 50, а на ее поверхности имеется выступ 51, который взаимодействует с двусторонними соленоидными защелками 52.

B защелки 52 вмонтирован микропереключатель 53. В медогонке 2 имеется загрузочный люк 54, его крышка герметично закрывает бак 42. Микропереключатель

53 соединен электрической цепью с реле 55 времени. Реле 55 замыкает электрическую цепь дополнительным реле 56 времени. На баке 42 жестко закреплен вакуум-насос 57, 4Q снабженный электродвигателем 58. Бак 42 содержит также реле 59 давления типа ЭКМ, Бак 42 содержит электромагнитный кран 60.

Загрузочный люк 54 выполнен в форме двери 61. Под люком 54 около бака 42 горизонтально расположена труба 62 и со45 держится продольная щель 63. Труба 62 выполнена в форме дуги, в ней расположена пружина 64, жестко соединенная с шайбой 65. Дверь 61 люка 54 соединена с лебедкой 66 при помощи гибкой тяги 67.

Лебедка 66 снабжена электродвигателем 68.

Дверь 61 люка 54 фиксируется соленоидными защелками 69, в которые вмонтированы микропереключатели 70. Мед самотеком из бака 42 перемещается в емкость 71. Микропереключатель 70 замыкает электрическую цепь, устройство 72 звукового или светового сигнала. В кузове 73 автомашины 74 и на откидных бортах 75 жестко закреплены направляющие 76, которые жестко соединяются с направляющи1344298 ми 25 при помощи хомутиков 77 и болтов 78. Над кузовом 73 автомашины установлена лебедка 79, снабженная электродвигателем 80. Направляющие 76 и 25 установлены с наклоном в сторону медогонки 2. На кузове автомашины установлены фиксаторы 81, выполненные из подпружиненных защелок. Направляющие 25 установлены на разгрузочной площадке 82.

Второй вариант устройства отличается от первого тем, что бак 42 медогонки 2 шарнирно закреплен, расположен эксцентрично и выполнен поворотным вокруг своей оси 83, снабжен лебедкой 84, содержащей электродвигатель 85, микропереключатели 86 и 87 и фиксатор 88, выполненные в форме соленоидной защелки 89. Бак 42 соединен с подвижной шестерней 90 при помощи гибких труб 91. Цистерна 90 снабжена электромагнитными кранами 92. На цистерне 90 жестко закреплены вакуумный насос 57 и реле 59 давления. 20

Устройство работает следующим образом:

В период медосбора на грузовой автомашине 74 подвозят подвижные контейнеры 18 на разгрузочную площадку 82, автомашину 74 устанавливают против направляющих 25, открывают борт 75 и соединяют направляющие 76 с направляющими

25 при помощи хомутиков 77 и болтов 78.

Расфиксируют фиксаторы 8,1 контейнера 18.

Под действием собственного веса контейнер

18 на роликах 20 перемещается по наклонной плоскости вниз из автомашины 74 по разгрузочной площадке 82 на платформу

26. Как только контейнер 18 переместится до надлежащей точки, он автоматически фиксируется соленоидными двусторонними защелками 40. При перемещении контейнера 18 его ось нажимает на двустороннюю защелку 40, защелка сжимается, пропуская ось между двух защелок 40.

Как только ось пройдет, упругая защелка 40 перемещается вверх в исходное по- 40 ложение и фиксирует ось контейнера 18, при этом контейнер 18 контактирует с микропереключателем 41. Микропереключатель

41 замыкает электрическую цепь, питающую электродвигатель 33 элект1 оподъемника 29.

Электрический двигатель 33 вращает гайку 31 вокруг винта 30. При этом платформа 26 при помощи шарниров 28 из горизонтального положения перемещается в вертикальное, а контейнер 18 — из вертикального положения в горизонтальное. Как только платформа 26 переместится до надлежащей точки, она контактирует с микроперекл юч а тел ем 36. Микроперекл ючател ь 36 размыкает электрическую цепь, питающую электродвигатель 33, и замыкает электродвигатель 10 и выпрямитель тока, питаю- 55 щий электромагнит 14. В результате платформа 26 прекращает перемещение, а двигатель 10 при помощи цепи 9 приводит во вращение гайку 8. Гайка 8 перемещает вертикально вниз направляющие 5, раму 3 с набором электрически нагреваемых ножей 16. При этом ножи 16 правильно устанавливаются в каждом отделении 19 по обе стороны каждой рамки 17. Ножи 16, перемещаясь вниз, находятся в возвратнопоступательном движении в горизонтальной плоскости. При пропускании выпрямленного переменного тока через электромагнит в первую половину полупериода якорь 15 вытягивается, а через 3/4 периода возвращается пружиной 13 в исходное положение.

Как только рама 3 переместится до надлежащей точки, она начинает контактировать с микропереключателем 12. При этом набор горячих электрически нагреваемых ножей производит обрезку всех рамок 17 сверху вниз. Микропереключатель 12 замыкает электрическую цепь, питающую электрический двигатель 39 винта 38 Архимеда, размыкает электрическую цепь, питающую один электрический двигатель 10, и замыкает другой электрический двигатель 10, при этом двигатель 10 приводит в движение гайки 8 при помощи цепи 9. Гайки 8, вращаясь, поднимают вертикально вверх раму 3 с набором электрически нагреваемых ножей 16. Как только рама 3 поднимается до надлежащей точки, она начинает контактировать с микропереключателем 11

Микропереключатель 11 размыкает электрическую цепь, питающую электродвигатели

l0, электромагнит 14 замыкает электрическую цепь, питающую электродвигатель 33 подъемника 29. При этом прекращается работа двигателей О, электромагнита 14, начинает работать аналогичным способом электроподъемник 29. Как только платформа 26 переместится из вертикального положения в горизонтальное, а контейнер

18 из горизонтального положения переместится в вертикальное, ограда 34 начинает контактировать с микропереключателем 37, который размыкает электрическую цепь, питающую электродвигатель 33, и замыкает цепь. питающую соленоидную защелку 40, в результате чего перемещение вверх платформы 26 прекращается и соленоидная защелка 40 расфиксирует контейнер 18. От собственного веса контейнер 18 по наклонной плоскости перемещается в медогонку 2.

При перемещении контейнера 18 в медогонку 2 между направляюгцими 25 и 48 имеется определенный зазор. Контейнер 18. перемешаясь по горизонтали через щель зазора, не встречает никаких препятствий, так как контейнер 18 длинный и имеет много опорных роликов 20. Если один опорный ролик 20 попадает в щель зазора, он висит над щелью, другие же находятся на направляющих 25 и 48. Во избежание толчков концы направляющих 25 и 48 имеют скос.

Как только контейнер 18 переместится по направляющим 48 через люк 54 внутрь

1344298

5 бака 42 до надлежащей точки, контейнер 18 будет зафиксирован двусторонней соленоидной защелкой 49 и начнет контактировать с концевым микропереключателем 50. При этом микропереключатель 50 замыкает электрическую цепь, питающую соленоидную защелку 52. Соленоидная защелка 52 сжимается и замыкает микропереключатель 53, замыкает электрическую цепь, питающую двигатель 46, и размыкает электрическую цепь соленоидной защелки 52. Как только выступ 51 переместится до надлежа щей точки, защелка 52, сжимаясь. фиксирует в надлежащем положении кассету 45, при этом контейнер 18 перемещается вниз, а пустая кассета 45 устанавливается перед загрузочным люком 54 и фиксируется в надлежащем положении при помощи двусторонних соленоидных защелок 52. В защелку 52 вмонтирован микропереключатель 53. Он замыкает электрическую цепь, питающую устройство 72 звукового или светового сигнала, передается команда о подаче в медогонку второго контейнера 18, после загрузки второго загружают третий и четвертый. После загрузки всех кассет 45 все концевые микропереключатели 50 замыкают общую электрическую цепь, питающую соленоидные защелки 69 фиксатора дверки 61 люка 54.

Под действием усилия пружины 64 шайба 65, расслабляясь, перемещает гибкую тягу 67 вдоль продольной щели 63 по трубе 62.

Гибкая тяга 67 перемещает дверку 61, герметично закрывая люк бака 42. Дверка 61 люка 54 герметично закрывает бак 42 и фиксируется соленоидной защелкой 69. Как только дверка 61 люка 54 зафиксируется в надлежан(ем положении, в защелке 69 автоматически срабатывает м икропереключатель

70, который замыкает электрическую цепь, питающую двигатель 58 вакуум-насоса 57. Как только в баке 42 создастся вакуум, реле 59 давления срабатывает и замыкает электрическую цепь, питающую двигатель 58 вакуум-насоса, реле 55 времени и двигатель 46. При этом в баке 42 BpBLLlàþòся ротор 44 и кассеты 45, наполненные контейнерами 18. Создается центробежная сила, наличие вакуума в баке 42 исключает потери кинетической энергии и ускоряет процесс откачки меда (так как в баке 42 отсутствует движение воздуха). Через определенный отрезок времени (происходит полная откачка меда со всех контейнеров 18 одновременно} реле 55 замыкает электрическую цепь, питающую реле 56, электромагнитный кран 60, расположенный в верхней части бака 42, и размыкает электрическую цепь, питающую двигатель 46. При этом электромагнитный кран 60 открывается и бак 42 наполняется воздухом, останавливается работа двигателя 46 и вращения кассет 45 с контейнерами 18.

После прекращения вращения кассет 45 реле времени 56 одновременно замыкает электрическую цепь, питающую двигатель 46

ЗО

Я}

55 ротора 44, двигатель 68 лебедки 66 и электромагнитный кран 60, расположенный в нижнем основании бака 42 в наклонном лотке 47, соленоидную защелку и размыкает электрическую цепь, питающую двустороннюю соленоидную защелку 52. При этом электромагнитный кран 60 открывается, мед по наклонной плоскости бака 42 самотеком перемещается в емкость 72. Соленоидная двусторонняя защелка 52 расслабляется, двигатель 46 начинает вращаться, кассета 45 выступом 51 при помощи соленоидной двусторонней защелки 52 фиксируется в надлежащем положении. В защелке 52 срабатывает микропереключатель 53, который размыкает электрическую цепь, питающую двигатель 46 Работа электродвигателя 46 прекращается, соленоидные защелкой 69 расфиксируют дверь 61 люка 54, двигатель 68 лебедки 66 перемещает дверь

61 люка при помощи гибкой тяги 67, при этом шайба 65 от усилия лебедки 66 сжимает пружину 64. Как только дверь 61 люка 54 переместится в нужное положение, она фиксируется соленоидной защелкой 69. в которой зажимается микропереключатель

70. Он замыкает электрическую цепь, питающую устройство 72, световой или звуковой сигнал. Г1осле подачи сигнала за контейнер 18 цепляют три лебедки 79 с помощью электродвигателя 80, контейнеры 18 перемещают в кузов 73 автомашины 74 (в исходное положение). После погрузки контейнеров 18 производят разгрузку контейнеров 18, наполненных медовыми сотами, их обрезку, установку в медогонку 2 и откачку в автоматическом режиме.

Второй вариант установки отличается от первого тем, что после установки и фиксации всех контейнеров 18 и закрытии двери 61 люка 54 в баке 42 все микропереключатели 50 замыкают электрическую цепь, питающук соленоидную защелку 89. Фиксатор 88 расфиксирует защелку, эксцентрично расположенный бак 42 от собственного веса по оси 83 из горизонтального положения перемешается в вертикальное. Микропереключатель 86 контактирует с баком 42 и замыкает электрическую цепь, питаю цую вакуумный насос 57.

Как только в баке 42 установится вакуум, реле 59 давления срабатывает и замыкает электрическую цепь, питающую электродвигатель 46 и реле 55 времени, В результате происходит откачка меда в вертикальном положении. Как только вращение ротора 44 прекратится, реле 56 замыкает электрическую цепь, питающую электромагнитный кран 60 и двигатель 85 лебедки 84.

При этом двигатель 85 вращает лебедку 84, при помощи троса один конец бака 42 из вертикального положения перемещается в горизонтальное. Как только бак 42 переместится до надлежащей точки, он начинает контактировать с микропереключателем 87.

)Чикропереключатель 87 замыкает электрическую цепь, питающую соленоидную защелку 89 фиксатора 88. Соленоидная защелка

89 фиксирует бак 42 в надлежащем положении. Микропереключатель 87 одновременно замыкает электрическую цепь, питающую соленоидные защелки 69 и 49, двигатель 68 лебедки 66. Электрический двигатель 68 вращает лебедку 66. При помощи гибкой тяги 67 дверь 61 люка 54 открывается. Как только дверь 6 переместится до надлежащей точки, она фиксируется дву- 10 сторонней соленоидной защелкой 69. При этом защелка 69 нажимает на микропереключатель 70. Микропереключатель 70 замыкает электрическую цепь, питающую уст ройство 72 для подачи звукового или светового сигнала, который оповещает о начале разгрузки пустых контейнеров 18. После откачки мед самотеком по наклонной плоскости бака 42, по гибкому трубопроводу 91 перемещается в цистерну 90. При этом на ускорение перемещения вязкого меда положительно влияет вакуум, созданный в цистерне 90.

Формула изобретения

1. Устройство для извлечения меда из рамок, включающее распечатывающее уст1344298

8 ройство с имеющими привод электрообогреваемыми ножами и платформой для рамок и медогонку с установленным в ней цилиндрическим баком с загрузочным люком, ротором с кассетами и приводом ротора, отличающееся тем, что, с целью повышения производительности труда при извлечении меда из контейнеров с рамками, распечатывающее устройство снабжено соединяющими ее с загрузочным люком медогонки установленными на платформе наклонными направляющими с соленоидными защелками для фиксации контейнеров, причем бак также снабжен соленоидными защелками для фиксации контейнеров, электрически соединенными с приводом ротора, и вакуум-насосом для откачки воздуха из бака, при этом бак размещен горизонтально своей продольной оси, а кассеты установлены по периферии внутренней поверхности бака вдоль его продольной оси, причем загрузочный люк медогонки размещен на одном из торцов бака.

2. Устройство по п. 1, отличающееся тем, что платформа для контейнера снабжена приводом для поворота ее в вертикальную плоскость, связанным электрически с приводом ножей, а бак медогонки — с возможностью поворота из горизонтального в вертикальное положение.

1344298

1344298

1344298

22 27 22 24 77
