Реферат



Изобретение относится к медицинской технике. Цель изобретения - предупреждение травмирования органа при проведении дренажей через стому. Отсос-проводник содержит трубку 1 с боковыми отверстиями 2 и проводник 3 дренажей. Трубка I снабжена шаровидными утолщениями 4 и 5, Проводник 3 выполнен в виде петли, размещенной над трубкой 1 и направленной к торцу 6. Свободные ветви 7,8 петли размещены в полости трубки 1. Ветвь 7 закреплена в утолщении 4. При спаечной болезни длина отсосапроводника соответствует длине тонкой кишки. 1 ил. (Л ff со 4 4;: 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1344371 д!! 4 А 61 М 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

М АВТОРСМОМУ СВИДЕТЕЛЬСТВУ (21) 3320491/28-14 (22) 12.06.81 (46) 15.10.87. Бюл. У 38 (75) В.И. Полиглотов (53) 615.478(088.8) (56) Авторское свидетельство СССР

Ф 1306587, кл. А 61 М 27/00, 1980. (54) ОТСОС-ПРОВОДНИК ГИБКИХ КИШЕЧНЫХ

ДРЕНАЖЕЙ (57) Изобретение относится к медицинской технике. Цель изобретения— предупреждение травмирования органа при проведении дренажеи через стому.

Отсос-проводник содержит трубку 1 с боковыми отверстиями 2 и проводник 3 дренажей. Трубка снабжена шаровидными утолщениями 4 и 5. Проводник 3 выполнен в виде петли, pasмещенной над трубкой 1 и направленной к торцу 6. Свободные ветви 7,8 петли размещены в полости трубки 1.

Ветвь 7 закреплена в утолщении 4.

При спаечной болезни длина отсосапроводника соответствует длине тон-. кой кишки. 1 ил.

1 13443

Изобретение относится к медицинской технике, в частности к устройствам для дренирования при оперативном лечении острой кишечной непрохо5 димости, перитонитах.

Целью изобретения является предупреждение травмирования органа при проведении дренажей через стому.

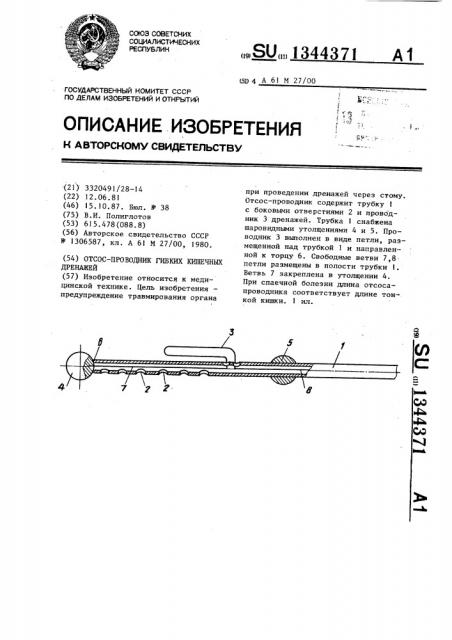

На чертеже изображен отсос-про- 1О водник, общий вид.

Отсос-проводник гибких кишечных дренажей содержит гибкую трубку 1 с боковыми отверстиями 2 на рабочем конце и проводник 3 дренажей. Труб- 15 ка 1 снабжена шаровидными утолщениями 4 и 5. Утолщение 4 выполнено на торце 6 рабочего конца, а утолщение 5 - после отверстий 2 соосно трубке 1 на ее поверхности. 20

Проводник 3 выполнен в виде петли, размещенной над трубкой 1 и направленной к торцу 6, при этом свободные ветви 7 и 8 петли размещены в полости трубки 1, ветвь 7 закреп- 25 лена в утолщении 4, а ветвь 8 проведена до утолщения 5. Длина трубки 1 определяется в зависимости от длины дренируемой кишки, а диаметр шаровидных утолщений в 2-2,5 раза больше 30 диаметра трубки 1.

При проведении отсоса-проводника . его рабочий конец может быть дугообразно изогнут в зависимости от изгиба проходимого участка кишки.

Отсос-проводник используют следующим образом.

Дренажи имеют петли из нити. Петли дренажей надевают на петлю проводника. После этого отсос-проводник 40 вместе с требуемьм количеством дренажей вводят через энтеростому или гастростому, продвигают пальцами по кишке, насаживая постепенно петли кишки на трубки в виде гармошки и

71 расправляя петли позади второго утолщения. Оба утолщения позволяют удерживать отсос-проводник пальцами поверх кишки.

В условиях спаечной болезни длина отсоса-проводника равна длине тонкой кишки. В условиях свободного расположения петель тонкой кишки отношение длины отсоса-проводника к длине тонкой кишки составляет 1:3, а постоянный дренаж всегда равен длине дренируемой кишки.

После проведения дренажей удаляют отсос-проводник, причем петли дренажей спадают с проводника. Расправление петель кишки осуществляется на постоянном кишечном дренаже.

При введении дренажей, когда в просвете кишки много пищевого детрита, через отсос-проводник промывают полость кишки, а эвакуацию обеспечивают с помощью электроотсоса.

Формула изобретения

Отсос-проводник гибких кишечных дренажей, содержащий гибкую трубку с боковыми отверстиями на рабочем конце и проводник дренажей, о т л ич а ю шийся тем, что, с целью предупреждения травмирования органа при проведении дренажей через стому, трубка снабжена шаровидными утолщениями, одно из которых выполнено на торце рабочего конца, а другое— после отверстий соосно трубке на ее поверхности, проводник выполнен в виде петли, размещенной над трубкой и направленной к рабочему торцу, при этом свободные ветви петли размещены в полости трубки, одна из которых закреплена в торцовом утолщении, а другая проведена до утолщения на поверхности трубки.
