Устройство для останова грузов

Устройство для останова грузов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для останова движущегося объекта, находящегося на механизме его перемещения, и м.б. использовано для останова опок, движущихся по рольгангам на подъемных столах поточных и автоматических формовочных линий. Цель изобретения - повыщение надежности работы. Устр-во включает раму 1 рольганга, установленный на горизонтальной оси 2 поворотный от груза прямолинейный двуплечий рычаг (ДР) 3, ограничитель поворота 9 с регулируемым ограничительным упором 10 и концевой выключатель . На рабочем конце ДР 3 установлен ролик (Р) 14. К свободному плечу ДР 3 скобой 4 прикреплен гибкий элемент в виде натяжного троса (Т) 5. На другом конце Т 5 имеется механизм возврата в виде противовеса 6. Натяжной Т 5 перекинут через промежуточный Р 7, установленный в смонтированных на раме 1 направляющих 8 с возможностью перемещения по ним и фиксации . Опока при движении взаимодействует с Р 14, поворачивая ДР 3 до соприкосновения с ограничителем поворота 9, при этом движение опоки прекращается. Одновременно ДР 3 взаимодействует с датчиком 12, передающим сигнал в систему управления подъемным столом. Последний вместе с опокой поднимается в верхнее положение. При выходе Р 14 из соприкосновения с опокой ДР 3 занимает исходное положение. 1 з.п. ф-лы, 5 ил. (Л С со 4 05 СО Фиг./

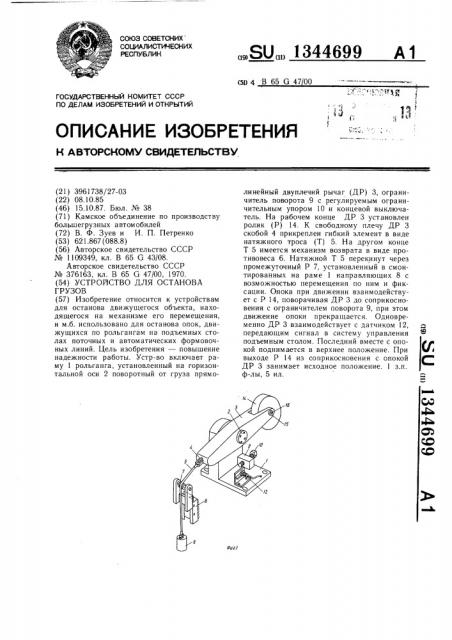

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D4 В 65 G 4700

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (f

С:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3961738/27-03 (22) 08.10.85 (46) 15.10.87. Бюл. № 38 (71) Камское объединение по производству большегрузных а втом обилей (72) В. Ф. Зуев и И. П. Петренко (53) 621.867 (088.8) (56) Авторское свидетельство СССР № 1109349, кл. В 65 G 43/08.

Авторское свидетельство СССР № 376163, кл. В 65 G 47/00, 1970. (54) УСТРОЙСТВО ДЛЯ ОСТАНОВА

ГРУЗОВ (57) Изобретение относится к устройствам для останова движущегося объекта, находящегося на механизме его перемещения, и м.б. использовано для останова опок, движущихся по рольгангам на подъемных столах поточных и автоматических формовочных линий. Цель изобретения — повышение надежности работы. Устр-во включает раму 1 рольганга, установленный на горизонтальной оси 2 поворотный от груза прямо„„SU„„1344699 А1 линейный двуплечий рычаг (ДР) 3, ограничитель поворота 9 с регулируемым ограничительным упором 10 и концевой выключатель. На рабочем конце ДР 3 установлен ролик (P) 14. К свободному плечу ДР 3 скобой 4 прикреплен гибкий элемент в виде натяжного троса (Т) 5. На другом конце

Т 5 имеется механизм возврата в виде противовеса 6. Натяжной Т 5 перекинут через промежуточный P 7, установленный в смонтированных на раме 1 направляющих 8 с возможностью перемещения по ним и фиксации. Опока при движении взаимодействует с P 14, поворачивая ДР 3 до соприкосновения с ограничителем поворота 9, при этом движение опоки прекращается. Одновременно ДР 3 взаимодействует с датчиком 12, передающим сигнал в систему управления подъем ным столом. Посл едни и вм есте с оп окой поднимается в верхнее положение. При выходе P 14 из соприкосновения с опокой

ДР 3 занимает исходное положение. 1 з.п. ф-лы, 5 ил.

1344699

Изобретение относится к устройствам для останова движущегося объекта, находящегося на механизме его перемещения, и может быть использовано для останова опок, движущихся по рольгангам на подьемных столах поточных и автоматических формовочных линий.

Цель изобретения — повышение надежности работы.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, в момент подачи груза, на фиг. 3 — то же, в момент взаимодействия груза с двуплечим рычагом; на фиг. 4 — то же, в момент подъема груза подъемным столом; на фиг. 5 — то же, в момент опускания груза подъемным столом.

Устройство содержит раму 1, на которой при помощи оси 2 установлен поворотный прямолинейный двуплечий рычаг 3. К нижнему концу поворотного рычага 3 при помощи скобы 4 крепится гибкий элемент в виде натяжного троса 5, имеющего на другом конце механизм возврата в виде противовеса 6. Трос 5 перемещается в ручье промежуточноГо ролика 7.

В свою очередь промежуточный ролик

7 имеет возможность перемещаться по направляющим 8 в вертикальной плоскости и фиксироваться. 3а счет вертикального перемещения промежуточного ролика 7 устанавливается угол наклона поворотного рычага 3.

Точность фиксации поворотного рычага 3 в рабочем положении обеспечивается при помощи ограничителя 9 поворота, имеющего регулирующий ограничительный упор 10.

Для обеспечения взаимодействия поворотного рычага 3 с целью управления приводом подъемного стола 11 в горизонтальный паз рамы 1 закреплен датчик 12. Для обеспечения минимального износа перемещающегося груза (опоки) 13 в месте соприкосновения с поворотным рычагом 3 на его рабочем конце установлен ролик 14 на горизонтальной оси 15, через отверстие в которой с установленным в нем пресс- масленкой

16 обеспечивается смазка его трущихся поверхностей. Аналогично см азываются трущиеся поверхности рычага 3 и оси 2. Ось

15 и направляющие 8 смонтированы на раме рольганга 17 в зоне действия подъемного стола 11.

Устройство работает следующим образом.

Опока 13 (или комплект опоки с подмо- дельной плитой) по рольгангу 17 перемещается с предыдущей позиции на исходную позицию подъемного стола 11 (фиг. 2) в

2 до соприкосновения с ограничителем 9

5 поворота. Дальнейшее движение опоки 13 прекращается и она тем самым занимает исходное положение на подъемном столе

11. Одновременно рычаг 3 взаимодействует с датчиком 12, который и передает необходимый сигнал в систему управления подьемным столом 11 (фиг. 3). Подъемный стол

11 вместе с установленной на нем опокой

13 подним ается в верхнее положение (фиг. 4). Ролик 14 выходит из соприкосновения с опокой 13 и поворотный рычаг 3 заним ает исходное положение. Нижний конец рычага 3 отходит от датчика 12, который тем самым передает сигнал в систе му управления подъемным столом 11 о готовности к приему опоки в нижнем положении. После завершения цикла работы механизму линии подается необходимый сигнал и подъемный стол 11 опускается в нижнее исходное положение (фиг. 5) . При этом опока 13 нажимает на ролик 14, рычаг 3 поворачивается вниз под опоку, открывая безпрепятственное движение опоки

13 по рольгангу 17 на следующую позицию.

При прохождении опоки 13 через установленное приспособление освобождается ролик 14 рычага 3 и он под воздействием груза 6 через трос 5 возвращается в исходное положение, и, устройство готово для работы по новому циклу.

Формула изобретения

50 направлении, указанном стрелкой А.. При движении опока 13, взаимодействуя с роликом 14, поворачивает рычаг 3 вокруг оси

1. Устройство для останова грузов, включающее установленный на горизонтальной оси, смонтированной на раме рольганга за подъемным столом, поворотный от груза двуплечий рычаг, связанный свободным плечом с механизмом возврата, и установленные на раме рольганга регулируемый ограничительный упор и концевой выключатель, отличающееся тем, что, с целью повышения надежности работы, поворотный двуплечий рычаг выполнен прямолинейным, а механизм возврата — в виде противовеса, связанного с поворотным двуплечим рычагом посредством гибкого элемента.

2. Устройство по п. 1, отличающееся тем, что оно снабжено смонтированными на раме рольганга вертикальными направляющими и установленным в направляющих с возможностью перемещения и фиксации промежуточным роликом, через который перекинут гибкий элемент.

1344699

Фиг. 2

1344699

Составитель Б. Толчанов

Редактор М. Товтин Техред И. Верес Корректор И. Эрдейи

Заказ 4579/23 Тираж 775 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
