Способ переработки ванадийсодержащих конвертерных шлаков

Способ переработки ванадийсодержащих конвертерных шлаков

Иллюстрации

Показать все

Реферат



Изобретение относится к,области химий и технологии соединений ванадия для выплавки феррованадия и использования в других отраслях промышленности . Целью изобретения является увеличение степени извлечения водорастворимых соединений ванадия из шлака. Предложен двухстадийный ввод соды в шлак в ходе окислительного обжига, при этом перед его началом -соотношение соды и пятиокиси ванадия в шлаке поддерживают в пределах (О,1-1,4):1, а перед изотермической вьщержкой смеси его доводят до

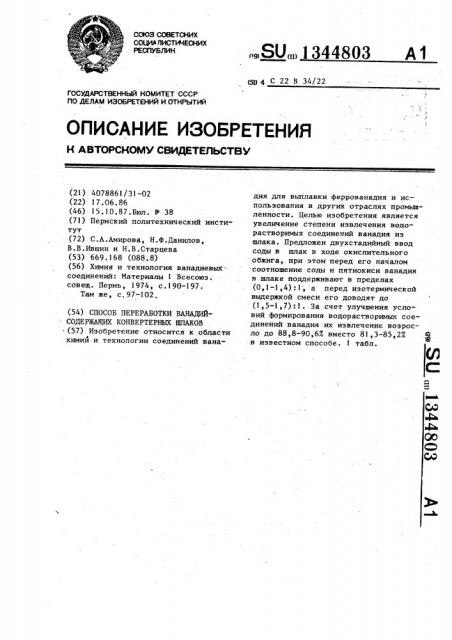

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (дц 4 С 22 В 34/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4078861/31-02 (22) 17.06.86 (46) 15.10.87.Бюл. № 38 (71) Пермский политехнический институт (72) С.А.Амирова, Н.Ф.Данилов, В.В.Ившин и Н.В.Старцева (53) 669.168 (088 ° 8) (56) Химия и технология ванадиевых.соединений: Материалы 1 Всесоюз. совещ. Пермь, 1974, с.190-197.

Там же, с,97-102. (54) СПОСОБ ПЕРЕРАБОТКИ ВАНАДИЙСОДЕРЖАЩИХ КОНВЕРТЕРНЫХ ШЛАКОВ (57) Изобретение относится к,области химий и технологии соединений вана-.

„„SU„„1344803 А1 дия для выплавки феррованадия и использования в других отраслях промышленности. Целью изобретения является увеличение степени извлечения водорастворимых соединений ванадия из шлака. Предложен двухстадийный ввод соды в шлак в ходе окислительного обжига, при этом перед его началом соотношение соды и пятиокиси ванадия в шлаке поддерживают в пределах (0,1-1 4):1, а перед изотермической выдержкой смеси его доводят до (1,5-1,7):1. За счет улучшения условий формирования водорастворимых соединений ванадия их извлечение возросло до 88,8-90,67 вместо 81,3-85,27 в известном способе. 1 табл.

1344803

Соотношение содержания соды и пятиокиси ванадия на

1 стадии обжига— моль:моль

Общее соотношение соды и пятиокиси ванадия,моль:моль

Степень извлечения ванадия в виде водорастворимых соединений, мас. (1,5-1,7):1 (прото- (1,5"1,7):1 тип) 81,3 — 85,2

1,4: 1

85,5

1,7: 1

1,2: 1

86,1

88,8

1: 1

0,8 : 1

0,5 : 1

0,1 : 1

Без соды

90,6

86,3

86,0

85 0

Изобретение относится к химии и технологии соединений ванадия для выплавки феррованадия и использования в других отраслях промышленности.

Цель изобретения — увеличение степени извлечения водорастворимых соединений ванадия из шлака.

Согласно известному способу переработки ванадийсодержащих шлаков 10 смесь шлака и соды с соотношением (1,5-1,7 ):1 формируется перед обжигом, включающим нагрев ее до 770 С и последующую выдержку при этой температуре. В предложенном техническом 16 решении соду в шлак вводят в два приема,в соотношении (0,1-1,4):1 до начала обжига, а остальную часть перед изотермической выдержкой.

Способ осуществляют следующим образом.

Исходную шихту при мольном состношении соды и пятиокиси ванадия (0,1-1,4 ):1 обжигают 1,5 ч в му- 25 фельной печи, равномерно повышая температуру от 450 до 750 С, затем до—

Двухстадийная загрузка соды в шлак в ходе окислительного обжига в предложенных соотношениях улучшает условия формирования водорастворимых форм соединений ванадия. бавляют оставшееся количество соды до соотношения последней и пятиокиси ванадия (1,5-1,7):l. Обжиг продолжают 1,5 ч при 750 С. Суммарное время обжига 3 ч. Обожженную шихту анализируют на содержание водорастворимых соединений ванадия по общепринятой методике, Пример (прототип ). Использовали шлак Чусовского металлургического завода с содержанием 13,l пятиокиси ванадия.

К 200 г шлака добавляли соду в количестве 26,3 r до соотношения последней к пятиокиси ванадия в шлаке 1,7:1. Шихту обжигали в муфельной печи 3 ч. Первые 1,5 ч обжиг вели при равномерном повышении температуры от 450 до 750 С, затем обжиг продолжали 1,5 ч при 750 С. После обжига анализировали шихту на содержание водорастворимых соединений ванадия по общепринятой методике.

Результаты опробования способов представлены в таблице. Продолжительность обжига 3 ч. !

Технико-экономические преимущества предложенного способа переработки ванадийсодержащих конвертерных шлаков по сравнению с прототипом заключаются в снижении потерь ванадия при пе1344803 реработке шлака за счет повышения степени извлечения -оединений ванадия в водорастворимой форме на 0,39,3Х.

Составитель О. Веретенников

Редактор Т.Лазаренко Техред М.Ходанич Корректор Л.Патай

Заказ 4889/28 Тираж 604

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5

Подписное

Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4

Формула изобретения

Способ переработки ванадийсодержащих конвертерных шлаков, включающий окислительный обжиг смеси шлака и соды при мольном соотношении сода/

/пятиокись ванадия в шлаке (!,51,7):1 путем нагрева до 750"С и последующую иэотермическую выдержку, водное выщелачивание огарка, выделение соединений ванадия, о т л и— ч а ю шийся тем, что, с целью увеличения степени извлечения водорастворимых соединений ванадия нз шлака, соду вводят в две стадии: перед обжигом до соотношения сода/

/пятиокись ванадия (0,1-1,4):1 и перед изотермической выдержкой до конечного соотношения.
