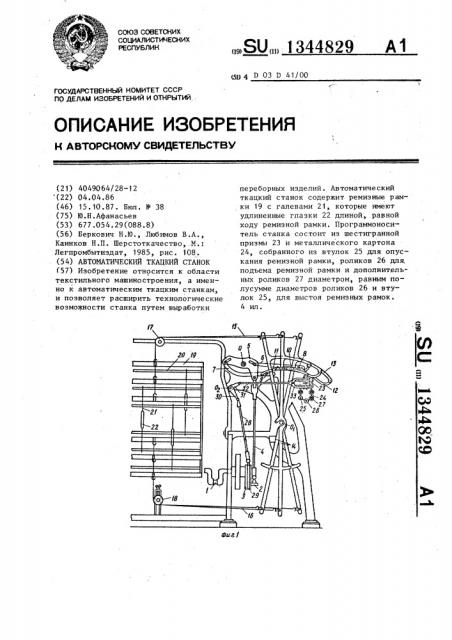

Реферат



Изобретение относится к области текстильного машиностроения, а но к автоматическим ткацким станкам, и позволяет расширить технологические возможности станка путем выработки переборных изделий. Автоматический ткацкий станок содержит ремизные рамки 19 с галевами 21, которые имеют удлиненные глазки 22 длиной, равной ходу ремизной рамки. Программоноситель станка состоит из шестигранной призмы 23 и металлического картона 24, собранного из втулок 25 для опускания ремизной рамки, роликов 26 для, подъема ремизной рамки и дoпoлнитjeльных роликов 27 диаметром, равным полусумме диаметров роликов 26 и втулок 25, для выстоя ремизных рамок. 4 ил. (Л со 4 4 СХ) ГО со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1344829 А1 511 4 D 03 D 41/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4049064/28-12 (22) 04. 04. 86 (46) 15.10.87. Бюл. У 38 (75) Ю.Н.Афанасьев (53) 677.054.29(088.8) (56) Беркович Н.Ю., Любимов В.А., Каинков Н.П. Шерстоткачество, .М.:

Легпромбытиздат, 1985, рис. 108. (54) АВТОМАТИЧЕСКИЙ ТКАЦКИЙ СТАНОК (57) Изобретение относится к области текстильного машиностроения, а именно к автоматическим ткацким станкам, и позволяет расширить технологические возможности станка путем выработки переборных изделий. Автоматический ткацкий станок содержит ремизные рамки 19 с галевами 21, которые имеют удлиненные глазки 22 длиной, равной ходу ремизной рамки. Программоноситель станка состоит из шестигранной призмы 23 и металлического картона

24, собранного из втулок 25 для опускания ремизной рамки, роликов 26 для, подъема ремизной рамки и дополнительных роликов 27 диаметром, равным полусумме диаметров роликов 26 и втулок 25, для выстоя ремизных рамок.

4 ил.

1344829

Изобретение относится к текстильному машиностроению, в частности к автоматическим ткацким станкам.

Целью изобретения является расширение технологических воэможностей станка путем выработки переборных изделий.

На фиг.1 изображен эевообразователь ткацкого станка — одноподъемная 1р каретка закрытого зева; на фиг ° 2 технологическая схема ткацкого станка с ремизными рамками фонового и переборных зевов; на фиг.3 — схема проборки нитей основы в глазки галев; 15 на фиг.4 — цепь программоносителя, собранная из роликов, втулок и роликов для выстоя ремизных рамок.

-Автоматический ткацкий станок содержит главный вал 1, кривошип 2, эк- 20 сцентрик 3. Кривошип 2 через тягу 4 передает качательное движение двуплечему рычагу 5 с осью вращения О. Каждое плечо рычага с помошью поводков 6 и 7 приводит в движение верхний 2б

8 и нижний 9 ножи, которые движутся возвратно-поступательно в направляющих. Ножи 8 и 9 могут действовать на выступы 10 и 11 крючков 12, которые шарнирно присоединены к удлиненным ЗО приливам 13 ремизных рычагов 14. От рычагов 14 с осью вращения О„ посредством тяг 15 и t6, перекинутых через блочки 17 и 18, движение передается ремизным рамкам 19, на которых посредством прутков 20 закреплены галева 21 с продолговатым глазком 22 длиной, равной ходу ремиэной рамки.

Для образования рисунка переплетения каретка имеет программоноситель, ре- 40 гулирующий порядок перемещения ремизных рамок, состоящий из шестигранной призмы 23 и металлического картона

24, собранного из втулок 25 для опус- . кания ремизных рамок, роликов 26 для 4s подъема ремизных рамок и роликов 27 для выстоя ремизных рамок на среднем уровне. Картон в виде бесконечной цепи надет на шестигранную призму.

Призма 23 установлена под ключком 12 60 и получает движение от эксцентрика

3 при помощи тяги 28, соединенной с хомутиком 29, которая передает качательное движение одноплечему рычагу

30, закрепленному на оси О . Ha эту же ось насажен рычаг 31, шарнирно связанный с тягой 32. К тяге 32 шарнирно присоединен двойной крючок (рогатка) 33, который поворачивает призму на 1/6 оборота за каждый оборот главного вала 1 станка, Каждой ремизной рамке соответствуют свой рычаг 14 и крючок 12. Для образования фонового зева станок имеет две ремизные рамки 34 и 35 (фиг.2).

Для образования переборных зевов станок имеет пары ремиэных рамок 36-37, 38-39, 40-41, 42-43. Ремиэных рамок переборных зевов может быть больше, в зависимости от рисунка орнамента.

Основные нити 44 и 45 сматываются с навоя 46, огибают скало 47, пробираются в глазки галев каждой пары переборных ремизных рамок и пару фоновых рамок по эскизу иэделия (фиг.3)

Затем нити основы проходят через зубья берда 48 и (фиг.2) переплетаются с уточными фоновыми и переборными нитями, которые прибиваются к опушке ткани 49. После этого ткань огибает грудницу 50 и наматывается на товарный валик 51.

Автоматический ткацкий станок работает следующим образом.

При вращении главного вала 1 (фиг.1) вращается эксцентрик 3, который при помощи хомутика 29 через тягу 28, рычаги 30 и 31 и тягу 32 передает качательное движение рогатке 33. Рогатка поворачивает призму 23 на 1/6 оборота. Призма, поворачиваясь, двигает картон 24 и подводит под крючки t2 карту 52 (фиг.4), собранную из роликов подъема, втулок опускания и роликов выстоя ремизных рамок на среднем уровне. Под крючок 12 ремиз ной рамки фонового зева 34 (фиг. 3) подходит ролик 26 подъема. Этот крючок поднимается, и его выступ 10 (фиг.1) входит в плоскость действия ножа 8. Под крючок ремизной рамки 35 фонового зева (фиг.3) подходит втулка 25 опускания (фиг.4) . Этот крючок опускается, и его выступ 11 (фиг.1) входит в плоскость действия ножа 9.

Под крючки всех переборных ремизных рамок подходят ролики для выстоя на среднем уровне ° Эти крючки занимают среднее положение, и выступы 10 и 11 не захватывают ножи 8 и 9. При вращении главного вала 1 (фиг.1) одновременно с эксцентриком 3 вращается кривошип 2 и через тягу 4 передает качательное движение.двуплечему рычагу 5. При повороте рычага 5 по часовой стрелке правое плечо рычага с помощью поводка 6 приводит в движе1344829 ние верхний нож 8, который захватывает выступ 10 поднятого крючка 12 ремизной рамки фонового зева 34 и действуя на. крючок, поворачивает рычаг

14 по часовой стрелке. Рычаг, поворачиваясь, при помощи тяг 15 и 16, перекинутых через блоки 17 и 18 (фиг.1) поднимает ремнэную рамку 34 фонового зева (фиг.2). Левое плечо рычага 5 с помощью поводка 7 приводит в движение нижний нож 9, который захватывает выступ 11 опущенного крючка 12 ремизной рамки 35 фонового зева. Нижний нож 9 движется справа налево и, действуя на крючок, поворачивает рычаг

14 против часовой стрелки, последний, поворачиваясь, посредством тяг 15 и

16 опускает ремизную рамку 35 фонового зева. Ремизные рамки переборных зевов остаются на среднем уровне, так как крючки этих ремизных рамок занимают среднее положение и не захватываются ножами. Так,как ремизная рамка 34 фонового зева поднята, а рамка 35 опущена, образуется фоновый зев, куда прокладывается фоновая уточная нить, которая прибивается бердом 48 к опушке ткани 49. При дальнейшем вращении главного вала 1 при помощи тяги 4 двуплечий рычаг 5 возвращается в исходное положение вращением против часовой стрелки, при помощи поводков 6 и 7 ножи 8 и 9 также возвращаются в исходное положение и, действуя тыльной частью на ребра ремизных рычагов 14, возвращают в среднее положение ремизные рамки фонового зева. При следующем цикле призма 33 поворачивается на 1/6 оборота и подводит новую карту 53 (фиг.4) под крючки. Под крючок ремизной рамки 36 переборного зева подходит ролик подъема, а под крючок ремизной рамки 37 переборного зева— втулка опускания. Под остальные крючки всех ремизных рамок подходят ро— лики выстоя. При вращении главного вала 1 ремиэная рамка 36 поднимается, а ремизная рамка 37 опускается. От— крывается переборный эев, в который прокладывается переборная уточная нить. Переборная уточная нить приби10 вается бердом к опушке ткани, и ремизные рамки возвращаются на прежний уровень, а под крючки подводится новая карта 54 (фиг.4) и т.д.

15 Таким образом, применение изобретения позволяет расширить технологические возможности станка, повысить производительность и исключить ручной труд при выработки переборных иэ20 делий.

Формула изобретения

Автоматический ткацкий станок, содержащий кинематически соединенные с главным валом механизм зевообразования, включающий ремизные рамки с галевами для основных нитей, посредством ножей и крючков контактирующие

30 с программоносителем, состоящим из поворотной призмы с цепью, несущей ролики и втулки, механизмы прокладывания и прибоя уточных нитей, о т— л и ч а ю шийся тем, что, с це3 лью расширения технологических возможностей станка путем выработки переборных изделий, каждое галево выполнено с удлиненным глазком, длина которого соответствует ходу ремизных

40 рамок, а программоноситель дополнительно содержит ролики диаметром, равным полусумме диаметров роликов и втулок, для вывода из контактирования крючков с ножами при выстое ре4 мизных рамок.
