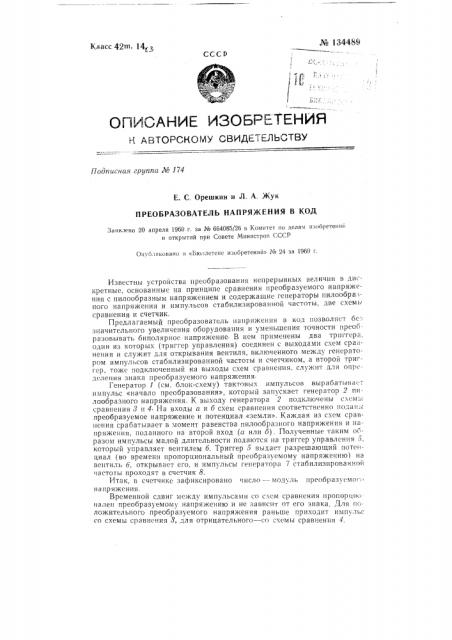

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHot4Ó СВИДЕТЕЛЬСТВУ

Подписная группа № 174

Е. С. Орешкин и Л. А. Жук

ПРЕОБРАЗОВАТЕЛЪ НАПРЯЖЕНИЯ В КОД

Заявлено 20 апреля 1960 г. за № 664085/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано H «Бюллетене изобретений» № 24 за 1960 r.

Известны устройства преобразования непрерывных величин в ди.— кретные, основанные на принципе сравнения преобразуемого напряжения с пилообразным напряжением и содержащие генераторы пилообразного напряжения и импульсов стабилизированной частоты, две схемь сравнения и счетчик.

Предлагаемый преобразователь напряжения в код позволяет бс :. значительного увеличения оборудования и уменьшения точности преобразовывать оиполярнос напряжение. В нем применены два триггера, один из которых (триггер управления) соединен с выходами схем сравнения и служит для открывания вентиля, включенного между генератором импульсов стабилизированной частоты и счетчиком, а второй триггер, тоже подключенный на выходы схем сравнения, служит для определения знака преобразуемого напряжения

Генератор 1 (см. блок-схему) тактовых импульсов вырабатыва. -. импульс «начало преобразования», который запускает генератор 2 пилообразного напряжения. К выходу генератора 2 подключены см мы сравнения 8 и 4 На входы а и б схем сравнения соответственно íîдап„: преобразуемое напряжение и потенциал «земли». Каждая из схем сравнения срабатывает в момент равенства пилообразного напряжения и напряжения, поданного на второй вход (а или б). Полученные таким образом импульсы малой длительности подаются на триггер управления э, который управляет вентилем б, Триггер 5 выдает разрешающий потенциал (во времени пропорциональный преобразуемому напряжению) на вентиль 6, открывает его, и импульсы генератора 7 стабилизированной частоты проходят в счетчик 8.

Итак, в счетчике зафиксировано число -- модуль преобразусмс . напряжения.

Временной сдвиг между импульсами со схеM сравнения пропорци пален преобразуемому напряжению и не зависит от его знака. Для положительного преобразуемого напряжения раньше приходит импульс с.о схемы сравнсния 8, для отрицательного †хемы сравнения 4.

I,;»< получения нужного времспного интервала триггер управления должен управляться по счетному входу, для чего требуется установка триггера в исходное состояние в начале работы преобразователя. С этой целью на один из раздельных входов триггера управления подается импульс установки, который является импульсом запуска устройства («на1а70 преобразования»). Знак преобразуемого напряжения определяется очередностью прихода импульсов со схем сравнения на раздельные входы триггера 9 признака.

Предмет изобретения

Преобразователь напряжения в код, содержащий генераторы пилообразного напряжения и импульсов стабилизированной частоты, две схемы сравнения и счетчик, отличающийся тем, что, с целью обеск гения преобразования биполярного напряжения при сохранении точности, в нем применены два триггера, один из которых (триггер управленияя) соединен с выходами схем сравнения и служит для открывания вентиля, включенного между генератором импульсов стабилизированной частоты и счетчиком, другой триггер, подключенный также к выхо,:,ам схем сравнения, служит для определения знака.
