Способ экспресс-оценки удароопасности горных пород

Способ экспресс-оценки удароопасности горных пород

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и м.б. использовано при разработке удароопасных горных пород . Цель - повышение оперативности и надежности оценки удароопасности горных пород. При осуществлении способа на участках массива горных пород устан авливают измерительную ап- napaTjrpy и производят непрерывное измерение интенсивности акустической эмиссии (ИАЭ) одновременно по двум каналам. В первом измерительном канале непрерывно измеряют ИАЭ в максимально возможном диапазоне частот. Во втором канале ИАЭ измеряют в высокочастотном интервале этого диапазона Сравнивают полученные по двум каналам ИАЭ между собой и критической интенсивностью. Участок горных пород относят к повышенно удароопасному первой категории, если ИАЭ в первом канале больше ИАЭ во втором канале и значительно больше критической ИАЭ для данных горных пород. При ИАЭ в первом канале, равной ИАЭ во втором канале и большей критической ИАЭ, участок горных пород относят к удароопасному первой категории. При равенстве ИАЭ в обоих каналах и их значении , значительно меньшем значения критической ИАЭ, участок пласта относят к удароопасному второй категории . Участок пласта относят к неудароопасному, если ИАЭ во втором канале меньше, чем в первом, и меньше критической ИАЭ. 1 ил. с ю (Л DO 4 :о

СОЮЗ СОВЕТСНИХ

СОЦИО ЛИСТИЧЕСНИХ

РЕСПУБЛИН 19) (П) (51) 4.Е 21 F 5 0

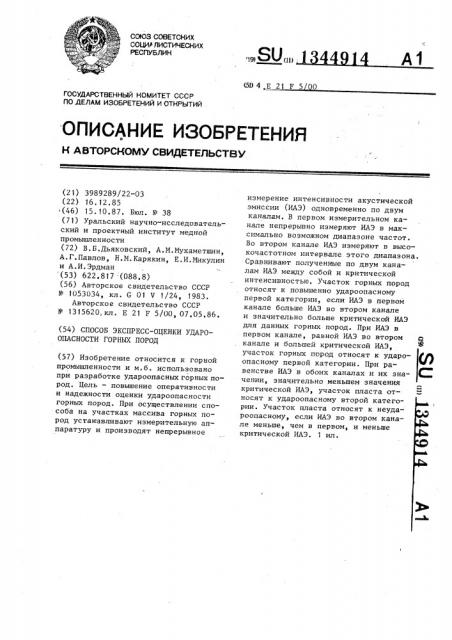

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3989289/22-03 (22) 16. 12. 85 (46) 15.10.87. Бюл. № 38 (71) Уральский научно-исследовательский и проектный институт медной промышленности (72) В.Б.Дьяковский, А.M.Móõàìåòøèí, А.Г.Павлов, Н.M.Карякин, E.И.Микулин и А.И.Эрдман (53) 622.817 (088.8) (56) Авторское свидетельство СССР № 1053034, кл. G 0 1 V 1/24, 1983.

Авторское свидетельство СССР

¹ 1315620,кл. Е 21 F 5/00, 07,05.86. (54) СПОСОБ ЭКСПРЕСС-ОЦЕНКИ УДАРООПАСНОСТИ ГОРНЫХ ПОРОД (57) Изобретение относится к горной промышленности и м.б. использовано при р азр аб отк е удар оопасных горных пород. Цель — повышение оперативности и надежности оценки удароопасности горных пород. При осуществлении способа на участках массива горных пород устанавливают измерительную аппаратуру и производят непрерывное измерение интенсивности акустической эмиссии (ИАЭ) одновременно по двум каналам. В первом измерительном канале непрерывно измеряют ИАЭ в максимально возможном диапазоне частот.

Во втором канале ИАЭ измеряют в высокочастотном интервале этого диапазона.

Сравнивают полученные по двум каналам ИАЭ между собой и критической интенсивностью. Участок горных пород относят к повышенно удароопасному первой категории, если ИАЭ в первом канале больше ИАЭ во втором канале и значительно больше критической ИАЭ для данных горных пород. При ИАЭ в первом канале, равной ИАЭ во втором канале и большей критической ИАЭ, участок горных пород относят к удароопасному первой категории. При равенстве ИАЭ в обоих каналах и их значении, значительно меньшем значения критической ИАЭ, участок пласта относят к удароопасному второй категории. Участок пласта относят к неудароопасному, если ИАЭ во втором канале меньше, чем в первом, и меньше критической ИАЭ. 1 ил.

1 344914

Изобретение относится к горной промышленности и может быть использовано при разработке удароопасных горных пород.

Цель изобретения - повышение оперативности и надежности оценки удароопасности горных пород.

На чертеже показаны амплитудно4 частотные характеристики измеритель- )g ных каналов.

Способ осуществляют следующим образом.

На. участке массива горных пород устанавливают измерительную аппарату- )Б ру, например, типа СБ-28. Производят непрерывное измерение интенсивности акустической эмиссии одновременно по двум каналам с различными диапазонами ча.стот. 2С

Первый измерительный канал — широкополосный, полюса пропускания которого находятся в максимально возможном диапазоне частот f „ - fa„ второйузкополосный, полоса пропускания его 25 находится в диапазоне Ег -- Е . При этом f <Я СГ

На основании опытных работ для данного месторождения пре (варительно устанавливают критическую интенсив- ЗО ность акустической эмиссии Т, ниже которой горные удары не происходят.

Затем сравнивают полученные по двум каналам интенсивности акустической эмиссии между собой и с критической интенсивностью.

Если интенсивность акустической эмиссии И в первом канале окажется ( больше интенсивности N во втором канале, а N значительно больше критической интенсивности акустической эмиссии Т, т. е. N,> И >>Т, то участок горных пород относят к повышенно удароопасному-I категория. В этом случае происходит интенсивное образование трещин в массиве горных пород, интенсивность акустической эмиссии растет по обоим измерительным каналам, но в большей степени по первому, низкочастотному, каналу.

Если окажется, что N<-= N > Т, то г участок горных пород относят к удароопасному — I категория.

Такое состояние объясняется тем, что источник акустической эмиссии при- 5 ближается к точке измерений и растет горное давление. В связи с этим трещины закрываются, а массив горных пород уплотняется.

При N, =- N < Т участок горньх пород относят к удароопасному — II категори.я .

Такое состояние можно объяснить либо миграцией ис.точника акустической эмиссии с приближением его к точке измерений,. либо увеличением горного давления и связанным с этим затуханием акустической эмиссии в массиве.

Состояние массива горных пород неустойчивое и может произойти горный удар. И, наконец, при И N,(Т участок пород относят к неудароопасному — III категория. В этом состоянии источник акустической эмиссии находится на значительном расстоянии от контролируемого участка горных пород и высокочастотная часть импульсов затухает в массиве пород, не доходя до точки измерения.

Формула и з о б р е т е н и я

Способ экспресс-оценки удароопасности горных пород, включающий измерение интенсивности акустической эмиссии одновременно по двум каналам и ее критического значения, о т л ич а ю шийся тем, что, с целью повышения оперативности и надежности оценки удароопасности горных пород, интенсивность акустической эмиссии измеряют непрерывно в первом канале в максимально возможном диапазоне частот, а. во втором канале — в высокочастотном интервале этого диапазона, сравнивают полученные интенсивности между собой и ее критической интенсивностью акустической эмиссии и при интенсивности акустической эмиссии в первом канале больше интенсивности акустической эмиссии во втором канале и значительно больше критической интенсивности акустической эмиссии для данных горных пород участок горных пород относят к повышенно удароопаснсму первой категории, при интенсивности акустическбй эмиссии в первом канале, равной интенсивности акустической эмиссии во втором канале и больше критической интенсивности к удароопасному первой категории, при равенстве интенсивностей акустической эмиссиив обоих каналах и их значении значительно меньше критической интенсивности участок пласта относят к удароопасному второй категории, а при интенсивности акусти1344914

Составитель М.Гагулин

Техред JI.ÎëèHHûê Корректор Л.Пилипенко

Редактор И.Сегляник

Заказ 4898/33 Тираж 428 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r.Ужгород, ул.Проектная, 4 ческой эмиссии во втором канале мень,ше, чем интенсивность ее в первом и

1 меньше критической интенсивности акустической эмисаии для данных горных пород участок пласта, относят к неудароопасному.
