Реферат



Изобретение относится к гидромашиностроению и позволяет повысить объемный КПД. В кольцевых коллекторах 22 и 24 торцовых пластин 17 и 18 установлены уплотнительные элементы 26, а на их торцовых поверхностях 19 и 20 выполнены проточки 27 с образованием кольцевой мембраны 28. Давление рабочей жидкости в коллекторе 24 воздействует на мембрану 28, которая всей своей поверхностью равномерно поджимается к торцовым поверхностям 19 и 20 статора 7 и ротора 12, что обеспечивает уменьшение. утечек за счет устранения зазоров. Одновременно уменьшается объем рабочих камер, а рабочая жидкость вытесняется из них в канал 5 отвода. 3 ил. /tf (Л .4 со 4 4 СО 4; ел га .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51}4 F 04 С 2 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

А

5 7 у у

7 1У 17

2 /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4068102/25-06 (22) 14.05,86 (46) 15.10.87. Бюл. Р 38 (71, Кировоградский завод гидравлических силовых машин им. XXV съезда

КПСС "1 идросила" (72) А.А.Конопацкий (53) 621.664.2(088.8) (56) Патент США У 3391608, кл, 418-171, 1968. (54 ) ПЛАНЕТАРНАЯ ГИДРОМА1ЦИНА (57) Изобретение относится к гидромашиностроению и позволяет повысить объемный К11Д. 3 кольцевых -коллекто„„Я0„„1344945 А1 рах 22 и 24 торцовых пластин 17 и

18 установлены уплотнительные элементы 26, а на их торцовых поверхностях 19 и 20 выполнены проточки 27 с образованием кольцевой мембраны

28. Давление рабочей жидкости в коллекторе 24 воздействует на мембрану

28, которая всей своей поверхностью равномерно поджимается к торцовым поверхностям 19 и 20 статора 7 и ротора !2, что обеспечивает уменьшение утечек за счет устранения зазоров.

Одновременно уменьшается объем рабочих камер, а рабочая жидкость вытесняется из них в канал 5 отвода. 3 ил, 1344945

Изобретение относится к машиностроенин>, в частности к планетарным гидромашинам.

Цель изобретения — повышение объемного КПД.

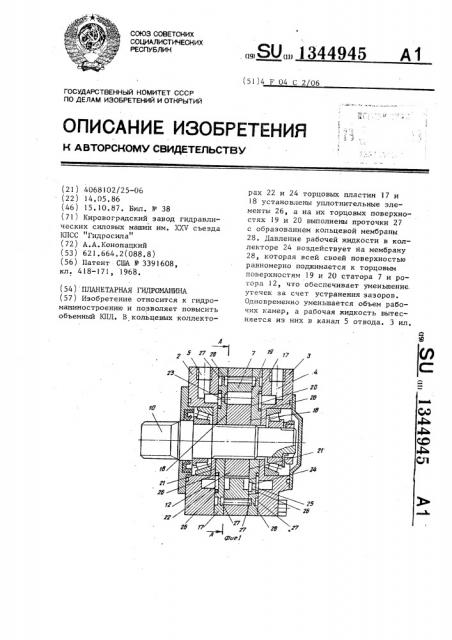

На фиг. 1 представлена планетарная гидромашина, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1.

Планетарная гидромашина содержит корпус 1 с торцовыми крышками 2 и 3 и каналами подвода 4 и отводами 5 рабочей жидкости, во внутренней полости 6 которого размещен статор 7 с внутренним 8 и внешним 9 зубчатыми венцами, жестко соединенный с валом

10 и эксцентрично установленный во внутренней полости ll статора 7 ротор 12 с внешними зубьями 13, образующими рабочие камеры 14 и 15 с зубья20 ми 16 внутреннего венца 8, и торцовые пластины 17, причем рабочие торцовые поверхности 18 торцовь|х пластин 17 сопряжены с торцами 19 и 2О статора 7 и ротора 12, на нерабочей

25 поверхности 21 торцовой пластины 17 выполнены кольцевой коллектор 22 и окно 23 для отвода рабочей жидкости, а на нерабочей поверхности 21 другой торцовой пластины 17 — кольцевой коллектор 24 и окно 25 для подвода ра30 бочей жидкости, при этом в кольцевых коллекторах 22 и 24 установлены уп. лотнительные элементы 26, а на обоих торцовых поверхностях 19 и 21 выполнены проточки 27 с образованием коль- 35 цевой мембраны ?8.

Планетарная гидромашина в режиме гидродвигателя работает следующим образом. 40

Рабочая жидкость под давлением подается по каналу 4 подвода к кольцевому коллектору 24 и через окно 25 в торцовой пластине 17 — в расширяющиеся рабочие кЬмеры 15. Рабочая 45 жидкость, находящаяся в рабочих ка»ерах 15, приводит ротор 12 во вращательное движение вокруг своей оси, а статор 7 — в орбитальное движение вокруг оси ротора 12. При этом объем рабочих камер 14 уменьшается, а рабочая жидкость вытесняется из них через окна 23 в торцовой пластине 17 и кольцевой коллектор 22 в канал 5 отвода. Одновременно давление рабочей .жидкости в кольцевом коллекторе

24, уплотненном уплотнительными элементами 26, воздействует на кольцевую мембрану 28, которая всей своей поверхностью равномерно поджимается к торцам 19 и 20 статора 7 и ротора

12, что обеспечивает уменьшение утечек эа счет устранения зазоров и повьш ение объемного КПД.

Формула изобретения

Планетарная гидромашина, содержащая корпус с торцовыми крышками и каналами подвода и отвода рабочей жидкости, во внутренней полости которого размещены статор с внутренним и внешним зубчатыми венцами, жестко соединенный с валом и эксцентрично установленный во внутренней полости статора ротор с внешними зубьями, образующими рабочие камеры с зубьями ьнутреннего венца статора, и торцовые пластины„ причем рабочие торцовые поверхности торцовых пластин сопряжены с торцами статора и ротора, на нерабочей поверхности одной из торцовых пластин выполнены кольцевой коллектор и окно для подвода рабочей жидкости, а на нерабочей поверхности другой — кольцевой коллектор и окно для отвода рабочей жидкости, о тл и ч а ю щ а я с я тем, что, с целью повьпиения объемного КПД, в кольцевых коллекторах торцовых пластин установлены уплотнительные элементы, а на их торцовых поверхностях выполнены проточки с образованием кольцевой мембраны.
