Струйный аппарат

Струйный аппарат

Иллюстрации

Показать все

Реферат



Изобретение позволяет расширить диапазон регулирования аппарата . Приводной шток (ПШ) 8 установлен по оси приемной камеры 1 с возможностью поворота и снабжен радиальным отверстием 9, по одну сторону от оси которого.расположены скосы. Регулирующие иглы 6 и 7 активных сопл 4 и 5 связаны с ПИ 8 при помощи тросов 12 и 13. Тросы пропущены через отверстие 9 и контактируют со скосами при повороте ПШ 8. При этом тросы наматываются, на ПШ 8, что приводит к изменению положения игл 6 и 7 в соплах 4 и 5 с соответствующим регулированием подачи активной среды в сопла. 2 ил. со 4 СП CD cpif.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 04 F 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4077745/25-06 (22) 18.06. 86 (46) 15.10.87. Бюл. ¹ 38 (75) А. В. Бельчуг и А. П. Бельчуг (53) 621. 694, 2 (088;8) (56) Авторское свидетельство СССР № 1255764, кл. F 04 F 5/02, 1985, (54) СТРУЙНЫЙ АППАРАТ (57) Изобретение позволяет расширить диапазон регулирования аппарата. Приводной шток (ПШ) 8 установлен по оси приемной камеры 1 с

„„SU„„1344956 А1 возможностью поворота и снабжен радиальным отверстием 9, по одну сторону от оси которого расположены скосы. Регулирующие иглы 6 и 7 активных сопл 4 и 5 связаны с ПШ 8 при помощи тросов 12 и 13, Тросы пропущены через отверстие 9 и контактируют со скосами при повороте

ПШ 8, При зтом тросы наматываются. на ПШ 8, что приводит к изменению положения игл 6 и 7 в соплах 4 и 5 с соответствующим регулированием подачи активной среды в сопла. 2 ил.

1344956

Формула изобретения

Активная среда по патрубку 2 поступает к соплам 4 и 5 и, истекая из них, эжектирует иэ приемной камеры 1 пассивную среду, При повороте штока 8 тросы 12 и

13 наматываются на шток 8, что приФис1 г

Составитель С. Ковбаса

Редактор Т, Парфенова Техред И,,Попович Корректор Л. Патай

Заказ 4901/35 Тираж. 570

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к струйной теХнике, преимущественно к струйным аппаратам, используемым в системе отопления зданий.

Целью изобретения является расширение диапазона регулирования.

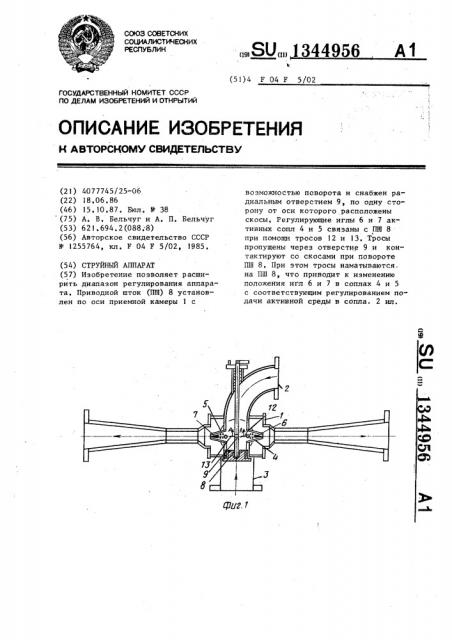

На фиг, 1 представлен предлагаемый струйный аппарат, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1.

Струйный аппарат содержит приемную камеру 1 с патрубками 2 и 3 под- . водa активной и пассивной сред соответственно, радиально расположенные в камере 1 активные сопла 4 и 5, снабженные подпружиненными регулирующими иглами 6 и 7, связанными с приводным штоком 8, установленным по оси приемной камеры 1 ° Шток 8 установлен с возможностью поворота и снабжен радиальным отверстием 9 и скосами 10 и 11, расположенными по одну сторону от оси отверстия 9, а регулирующие иглы 6 и / связаны с приводным штоком 8 при помощи тросов

12 и 13, пропущенных через радиальное отверстие 9 и контактирующих со скосами 10 и 11 при повороте штока 8. водит к изменению положения регулирующих игл 6 и 7 в активных соплах

4 и 5 с соответствующим регулирова—

5 нием подачи активной среды в сопла

4 и 5, причем при повороте штока по часовой стрелке за счет скоса 10 регулирующая игла 6 открывает раньше сопло 4, в то время как сопло 5 остается еще некоторое время закрытым, т.е, как бы запаздывает с открытием, и наоборот при повороте против часовой стрелки сопло 5 открывается иглой 7 раньше, а сопло 4 иглой 6 позже, Струйный аппарат, содержащий приемную камеру с патрубками подвода активной и пассивной сред, радиально расположенные в.камере активные сопла, снабженные подпружиненными регулирующими иглами, связанными с приводным штоком, установленным по оси приемной камеры, о т л и ч а— ю шийся тем, что, с целью расширения диапазона регулирования, шток установлен с воэможностью повоЗП рота и снабжен радиальным отверстием и скосами, расположенными по одну сторону от оси отверстия, а регулирующие иглы связаны с приводным штоком при помощи тросов, пропущенных через радиальное отверстие и кон35 тактирующих со скосами при повороте штока.
