Устройство для измерения давления

Устройство для измерения давления

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и позволяет расширить диапазон измеряемых давлений. На плечах коромысла 9 размещены основной и дополнительный чувствительные элементы (ЧЭ). В период работы устр-ва цилиндры 2 и 11 ЧЭ подсоединены к емкости 1 с рабочей средой. Передаваемые на неравноплечее коромысло 9 усилия от поршней со штоками 3 и 10 ЧЭ уравновешиваются с помощью механизмов 8 нагружения. При появлении сигнала разбаланса от фоторезисторов 6, фиксирующих угловые перемещения коромысла 9 при. его уравновешивании , каретка 7 и отсчетная шкала I4 перемещаются до устранения рассогласования . Изменение контролируемого давления вызывает изменение положения коромысла 9, фиксируемое по перемещению шкалы I4 относительно неподвижного указателя 15. Приведено соотношение, связывающее площади обоих ЧЭ. 1 ил. с S С/0 4 СП

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5д 4 С 01 Т 7/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3731359/24-10 ,(22) 19.04.84

:(46) 15.10.87. Бюл. Р 38 (72) В.И.Даничкин (53) 531.787(088.8) (56) Авторское свидетельство СССР

11 - 179497, кл. G 01 L 7/06, 1966.

Солодовников В.В. Измерительные устройства, преобразующие элементы и устройства. М.: Машиностроение, 1973, с. 164, рис. Ч, 14. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ (57) Изобретение относится к измерительной технике и позволяет расширить диапазон измеряемых давлений.

На плечах коромысла 9 размещены основной и дополнительный чувствительЛ0» 45073 ные элементы (ЧЭ) . В период работы устр-ва цилиндры 2 и 11 ЧЭ подсоединены к емкости 1 с рабочей средой.

Передаваемые на неравноплечее коромысло 9 усилия от поршней со штоками

3 и 10 ЧЭ уравновешиваются с помощью механизмов 8 нагружения. При появлении сигнала разбаланса от фоторезисторов 6, фиксирующих угловые перемещения коромысла 9 при его уравновешивании, каретка 7 и отсчетная шкала 14 перемещаются до устранения рассогласования. Изменение контролируемого давления вызывает изменение положения коромысла 9, фиксируемое по перемещению шкалы 14 относительно неподвижного указателя 15. Приведено соотношение, связывающее площади обоих ЧЭ. 1 ил.

С:

1345073

ВН1%ПИ Заказ 4910/41

Тираж 7 6 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к приборостроению, а также к устройствам для измерения давления в емкостях.

Цель изобретения — расширение диапазона измеряемых давлений.

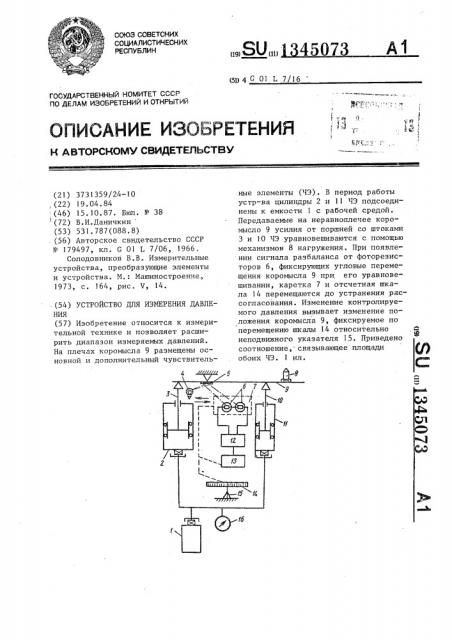

На чертеже представлено предлагаемое устройство.

Устройство содержит емкость 1, заполненную рабочей средой до задан в 10 ного оптимального давления, чувствительный элемент в виде цилиндра 2 с большим поршнем со штоком 3, лампу

4, зеркало 5, фоторезисторы 6, каретку 7, механизмы 8 нагружения, неравно-15 нлечее коромысло 9, второй чувствительный элемент в виде малого поршня со штоком 10 и цилиндра Il малого поршня, усилитель 12, двигатель 13, отсчетную шкалу 14, неподвижный ука- 20 затель 15 и образцовый манометр 16, рассчитанный на заданное оптимальное давление рабочей среды.

Устройство работает следующим образом.

К емкости 1, заполненной рабочеи средой до заданного оптимального давления, контролируемого по образцовому манометру 16, подключают цилиндр 2 большого поршня со штоком 3 и ци= линдр 11 малого поршня со штоком 10.

Затем с помощью механизмов 8 нагруже ния предварительно уравновешивают усилия, передаваемые на неравноплечее коромысло 9 от поршня со штоком 3 и З5 поршня со штоком 10. Включают лампу

4 и усилитель 12, после чего осуществляют точную компенсацию силы неурав-. новешенности на коромысло 9 прецизионным перемещением механизмов 8 нагру- 40 жения вдоль коромысла 9, уменьшая или увеличивая момент приложенной силы и добиваясь среднего положения шкалы

14 относительно неподвижного указателя 15. При этом угловые перемещения 45 коромысла 9 с помощью луча света от лампы 4 и зеркала 5 фиксируются фоторезисторами 6, вызывая появление сиг-,. нала разбаланса, который усиливается усилителем 12 и заставляет поворачи- 50 ваться ротор электродвигателя 13, а двигатель передвигает каретку 7 с фоторезисторами 6 и отсчетную шкалу

14 в направлении устранения рассогласования.

Далее эа счет различия в пропорциях от длин плеч коромысла 9 и от размеров площадей поршней со штоками

3 и 10 лкбое изменение контролируемого давления приводит к изменению положения коромысла 9. Это изменение с высокой точностью зафиксируется по перемещению отсчетной шкалы 14 относительно неподвижного указателя 15.

Применение для контроля давления замера силы неуравновешенности, возникающей в неравноплечем коромысле, опирающемся пропорционально различными по длине плечами на штоки двух различных по площади поршней, позволяет за счет подбора различия в пропорциях от длин плеч коромысла и от площадей поршней и выбора самих пропорций изменять чувствительность и соответственно диапазон измеряемых давлений при замерах изменений контролируемого давления.

Формула изобретения

Устройство для измерения давления, содержащее коромысло с осью поворота, к одному плечу которого подсоединен -;вствительный элемент с полостью, которая подключена к подводящему штуцеру, а другое плечо коромысла снабжено механизмом нагружения, и преобразователь углового перемещения коромысла, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона измеряемых давлений, оно снабжено под"оединенным к второму плечу коромысла вторым чувствительным эле— ментом с полостью, подключенной к подводящему штуцеру, причем эффективные площади первого .S, и второго $ чувствительных элементов связаны со". отношением S<.1„ ) S I<, где 2,, 7<— расстояния от места присоединения соответственно первого и второго чувствительных элементов к коромыслу до оси поворота.
