Устройство для защиты цепей постоянного тока от изменения напряжения

Устройство для защиты цепей постоянного тока от изменения напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к релейной защите . Цель изобретения - расширение функциональных возможностей и повышение надежности за счет совершенствования автоматики срабатывания и возврата в исходное состояние. Это достигается тем, что при возрастании напряжения питания напряжение на катоде стабилитрона 5 становится больше напряжения стабилизации. Конденсатор 6 заряжается, и открывается тиристор 8, В результате транзисторы оптронов 10, 11 закрываются и формируют цепь разряда накопительного конденсатора 17.на обмотку отключения 15 поляризованного реле через транзистор 16. Контактная группа 1 отключает нагрузку от источника питания. 1 ил. с 1 00 4 СП ю оо со

, 283 А1

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (и) (5g y H 02 Н 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4009542/24-07 (22) 21.01.86 (46) 15. 10,87. Вюл. N - 38 (72) И.И.Сагиров (53) 621,316., 25(088.8) (56) Авторское свидетельство СССР

N - 864411, кл. Н 02 Н 3/20, 1978.

Авторское свидетельство СССР

¹ 279765, кл. Н 02 Н 3/20, 1969. (54) УСТРОЙСТВО ДЛЯ ЗАШИТЫ ЦЕПЕЙ ПОСТОЯННОГО ТОКА ОТ ИЗМЕНЕНИЯ НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике, в частности к релейной зашите. Цель изобретения — расширение функциональных возможностей и повышение надежности за счет совершенствования автоматики срабатывания и возврата в исходное состояние. Это достигается тем, что при возрастании напряжения питания напряжение на катоде стабилитрона 5 становится больше напряжения стабилизации. Конденсатор

6 заряжается, и открывается тиристор

8. В результате транзисторы оптронов

10, 11 закрываются и формируют цепь разряда накопительного конденсатора

17 на обмотку отключения 15 поляризованного реле через транзистор 16.

Контактная группа 1 отключает нагрузку от источника питания. 1 ил.

1345283

Формула

Изобретение относится к электротехнике и предназначено для защиты от перенапряжения, понижения напряжения и коротких замыканий радиоэлектронной аппаратуры, преимущественно средств вычислительной техники и автоматики, содержащей большое число интегральных элементов.

Цель изобретения — расширение функциональных возможностей и повышение надежности за счет совершенствования, автоматики срабатывания и возврата в исходное состояние.

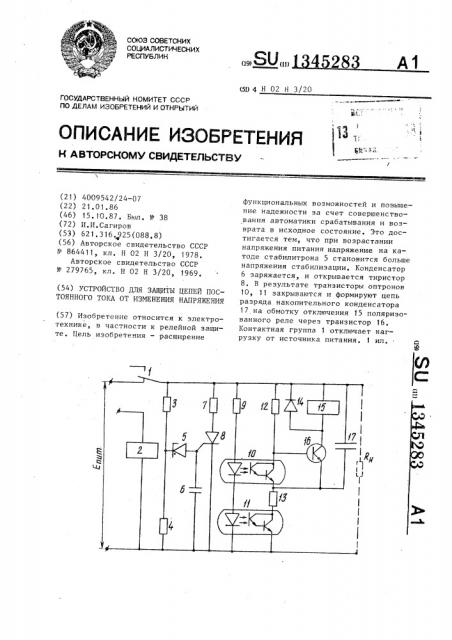

На чертеже представлена схема устройства для защиты цепей постоянного тока от изменения напряжения.

Устройство содержит контактную группу 1 поляризованного реле с обмоткой 2 включения, орган сравнения на резисторах 3 и 4, к которому подключен пороговый элемент на стабилитроне 5, конденсатор 6, балластное сопротивление 7 в цепи исполнительного элемента на тиристоре 8, балластный резистор 9, включенный последовательно с органом сравнения на диодах транзисторных оптронов 10 и 11, транзисторы которых подключены к положительной.шине через балластное сопротивление 12, а между собой — через балластное сопротивление 13, диод 14, шунтирующий обмотку 15 отклю- чения поляризованного реле,управляемого транзистором 16,и накопительный конденсатор 17.

Устройство работает следующим образом.

При номинальном напряжении Е„,,грезисторы 3 и 4 выбирают такими, чтобы стабилитрон 5 не вошел в режим стабилизации и тиристор 8 был закрыт, через диоды оптронов 10 и 11 течет ток, достаточный для открытия транзисторов оптронов, транзистор 16 закрыт, конденсатор 17 заряжается через открытый транзистор оптрона 11 и резистор 13, через замкнутые контакты

1 поляризованного реле напряжение питания подается в нагрузку.

При возрастании напряжения Е и„;.. напряжение на катоде стабилитрона 5 становится больше напряжения стабилизации, заряжается конденсатор 6 и открывается тиристор 8, что приводит к короткому замыканию шин питания и шунтированию нагрузки и оптронов 10 и 11, транзисторы которых закрываются и формируют цепь разряда накопительного конденсатора 17 на обмотку

15 отключения поляризованного реле через транзистор 16, Контактная группа 1 отключает устройство и нагрузку от источника питания.

После восстановления напряжения

E„ t повторное включение устройства и нагрузки осуществляется через вход управления кратковременной подачей напряжения Е„„ на обмотку 2 включения. Конденсатор 6 и резистор 3 выбирают такими, чтобы устройство не срабатывало на переходные процессы в момент включения и кратковременные броски напряжения, Резисторы 9,12 и 13 ограничивают токи через оптроны 10 и 11, При понижении напряжения Е„щ уменьшается ток через диоды оптронов 10 и 11, закрываются их транзисторы и далее устройство работает как в случае повышения напряжения Е

Диод 14 защищает транзистор 16 от обратного броска тока при срабатывании обмотки 15 отключения. изобретения

Устройство для защиты цепей постоянного тока от изменения напряжения, содержащее орган сравнения, подключаемый к шинам питания, к выходу которого подключен пороговый элемент, исполнительный элемент на тиристоре, подключенный анодом через резистор к положительной шине питания, а катодом — к отрицательной, о т л и— ч а ю щ е е с я тем, что, с целью расширения функциональных возможнос гей и повышения надежности за счет совершенствования автоматики срабатывания и возврата в исходное состояние, оно дополнительно снабжено двумя транзисторными оптронами, поляризованным реле, управляемым транзистором, конденсатором и диодом, при этом первый оптрон анодом подключен через щ резистор к положительнои шине питания, катодом — к аноду второго оптрона коллектором — к базе транзистора .и через резистор к положительной шине питания, эмиттером — к эмиттеру второго оптрона„ подключенного катодом и эмиттером к отрицательной шине питания через параллельно соединенные обмотку отключения поляризованного реле и диод, анод которого подключен к

Составитель Т. Щеголькова

Техред А.Кравчук Корректор M. Максимишинец

Редактор А. Лежнина

Заказ 4928/52

Тираж 617 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 з 1345283 коллектору транзистора, конденсатор питания через контактную группу поляI одной обкладкой подключен к эмиттеру ризованного реле, обмотка включения транзистора, а второй — к положитель- которого подключена к отрицательной ной шине, подключаемой к источнику шине питания и входу управления.
