Изобретение относится к импульсной технике. Генератор может использоваться в качестве задающего в различных импульсных устройствах.

Цель изобретения — повьш(ение температурной стабильности генератора.

Цель достигается тем, что в генератор, содержащий ОУ, введены первыи и второй термокомпенсированные стабилитроны.

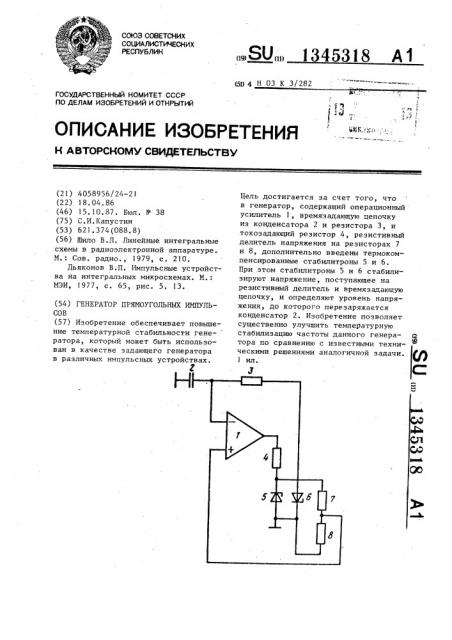

На чертеже представлена принципиальная схема генератора.

Генератор прямоугольных импульсов содержит операционный усилитель 1, времязадающий конденсатор 2, времязадающий резистор 3, токозадающий резистор 4, термокомпенсированные стабилитроны 5 и 6, резистивный делитель напряжения, состоящий из резис- 20 торов 7 и 8.

Выход операционного усилителя через резистор 4 соединен с входом резистивнога делителя напряжения, инвертирующий вход соединен с точкой соединения времязадаюшего конденсатора 2 и резистора 3, второй вывод кон. денсатора 2 соединен с общей шиной, второй вывоц резистора 3 соединен с входом резистивного делителя напря — 30 жения, вь,хоц которого соединен с неинвертпрующим входом операционного усилителя 1.

Генератор работает следующим образом.

На стадии заряда времязадающего конденсатора 2 напряжение на инвертирующем входе операционного усилителя 1 меньше, чем напряжение на неинвертирующем входе, а напряжение на выходе операционного усилителя 1 равно полажительпому напряжению насьпцения. При этом термакомпенсированный стабилитран 5 стабилизирует напряжение, наступающее на резистивный дели- 1; тель и времязадающую цепочку 2, 3.

При этом прямасмещенные р-ï переходы в стабилитроне 6 оказываются пад обратнььм напряжением. Поэтому сопротивление термакомпенсираваннога стабиЗ литрана б очень велико и он не оказывает влияния на работу схемы. Как толька напряжение на времязадающем канценсаторе 2 превысит напряженке на неинвертирующем вхоце ОУ, задавае- „„

Таким образом, уровни напряжения, да которых перезаряжается времязадающий конденсатор 2, задаются термакомпенсированными стабилитранами 5, 6 (температурные изменения напряжения на которых очень малы). Это позволяет улучшить температурную стабильность частоты предлагаемого генератора по сравнению с известными решениями.

Ф о р м у л а и з а б р е т е н и я

Генератор р импульсов, содержащий операционный усилитель, выход которого через токозадающий резистор соединен с входом резистивного делителя напряжения, инвертирующий вход соединен с общей точкой соединения времязадающего конденсатора и времязадающего резистора, вторая обкладка времязадающего конденсатора соединена с общей шиной, второй вывод времязадающега резистора соединен с входом резистивпаго делителя напряжения, выход которога соединен с неинвертирующим вхадом операционного усилителя, о т л и ч а ю шийся тем, чта, с целью павьппения температурной стабильности, в него введены первый и второй термакампенсираванные стабилитроны, причем анод первого и катод второго термакампенсированных стабилитранав соединены с общей точкой соединения токозадакпцего резистора, времязадающега резистора и входа резистивнага делителя напряжения, а катац первого и анод второго термаксмпенсираванных стабилитранав соединены с общей шиной.
