Реферат



Изобретение относится к импульсной технике и может быть использовано при создании экономичных цифровых устройств различного назначения. Изобретение позволяет расширить области применения инвертора с инжекционным питанием в результате повы3 0- шения универсальности инвертора путем согласования его логических уровней с другими цифровыми элементами. Инвертор содержит питающий, управляемый и дополнительный транзисторы 1 , 2 и 3 р-п-р-типа, питающий,управляемый и дополнительньй транзисторы 4, 5 и 6.п-р-п-типа, конденсатор 7, шины 8 и 9 питания, выход 10, дополнительный выход 11, вход 12 и общую шину 13. Инвертор формирует на выходе 11 увеличенное напряжение логических уровней, что расширяет область применения инвертора. Так, например , можно использовать выход 11 для согласования с устройствами, имеющими повышенное напряжение входных уровней, например, дпя МДП-логических схем с небольшими напряжениями отсечки или биполярных схем с защищенными входами. I ил. i (Л СО СП со СО 00 1Ч

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„13453 ()! 4 Н 03 K 19/09) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОВСНОМУ СВИДЕТЕЛЬСТВУ с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОткРытий (61) ) 088127 (21) 406)004/24-21 (22) 22.04,86 (46) !5.10.87, Бюп..)) 38 (71) Московский институт радиотехники, электроники и автоматики (72 ) Д. В. Игумнов, В, А. Масловский, Г,П,Костюнина и M.Þ,Nîðåâ (53) 621,374 (088.8) (56) Авторское свидетельство СССР

)) )088)2?, кл, Н 03 К 19/091, 1983, (54) ИНВЕРТОР С ИНЖККЦИОННЫМ ПИТАНИЕМ (57) Изобретение относится к импульсной технике и может быть использовано при создании экономичных цифровых устройств различного назначения, Изобретение позволяет расширить области применения инвертора с инжекционным питанием в результате повышения универсальности инвертора путем согласования его логических уров" ней с другими цифровыми элементами.

Инвертор содержит питающий, управляемый и дополнительный транзисторы

1, 2 и 3 р-п-р-типа, питающий, управляемый и дополнительный транзисторы

4, 5 и 6.п-р-п-типа, конденсатор 7, шины 8 и 9 питания, выход 10, дополнительный выход ll вход 12 и общую шину 13. Инвертор формирует на выходе 1! увеличенное напряжение логических уровней, что расширяет область применения инвертора. Так, например, можно использовать выход Il для согласования с устройствами, имеющими повышенное напряжение входных уровней, например, для МДП-логических схем с небольшими напряжения- ми отсечки или биполярных схем с защищенными входами. 1 ил, 1345338

Изобретение относится к импульсной технике и может быть использовано при создании экономичных цифровых устройств различного назначения„

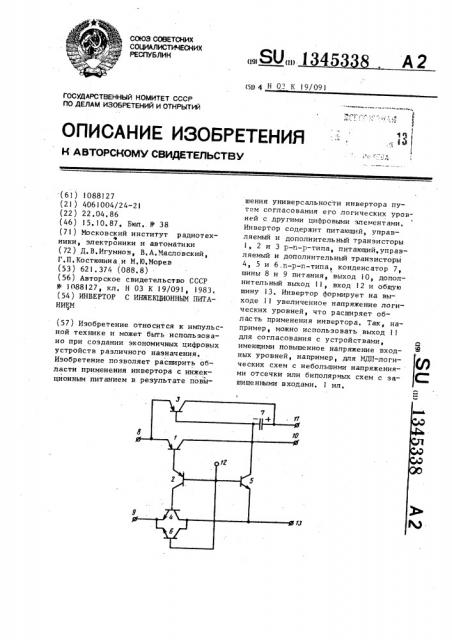

Цель изобретения — расширение области применение инвертора с инжекционным питанием за счет согласования логических уровней с другими цифровыми элементами (повышение его 10 универ сально сти ), На чертеже представлена принципиальная схема инвертора с инжекционным питанием, Инвертор с инжекционным питанием содержит питающий, управляемый и дополнительный р-и-р-транзисторы 1,, 2 и 3, питающий, управляемый и дополнительный и-р-п-транзисторы 4, 5 и

6, конденсатор 7, первую и вторую 2р шины 8 и 9 питания, выход 10 и дополнительный выход 11, вход 12 и общую шину 13, шины 8 и 9 питания подключены соответственно к эмиттерам транзисторов 1 и 4, база транзистора 25

1 подключена к эмиттеру,транзистора

2, коллектор которого подключен к базе транзистора 4, эмиттер и коллектор которого подключены соответственно к эмиттеру и крллектору транзис- ЗП тора 6, эмиттер транзистора 1 подключен к эмиттеру транзистора 3, коллек-. тор которого подключен к выходу ll и первому выводу конденсатора 7, второй вывод которого подключен к выходу 10, коллекторам транзисторов 1 и 5 и базе транзистора 3, вход 12 подключен к базам транзисторов 2, 5 и 6, коллектор транзистора 4 подключен к эмиттеру транзистора 5 и шине 13.4О

Инвертор с инжекционным питанием работает следующим образом, При наличии положительного входного сигнала (высокий уровень на входе) на входе 12 р-и-D-транзистор 4

2 закрывается, а и-р-п-транзисторы

5 и 6 открываются, В этом режиме на выходе 10 напряжение практически равно нулю, Конденсатор 7 заряжается по цепи: шина 8,.эмиттер — коллектор транзистора 3, конденсатор 7, коллектор — эмиттер транзистора 5, коллектор — эмиттер транзистора 6, шина

9. Напряжение на конденсаторе 7 и является выходным напряжением в этом режиме на выходе 11, аж 900

Подписное

Ужгород, ул. Проектная, 4

ВНИИПИ Заказ 4931/54 Ти

Произв.-полигр. пр-тие, г.

При переключении инвертора, т,е, при низком уровне на входе 12, транзистор 2 открывается, а транзисторы

5 и 6 закрываются, Б этом режиме протекает ток по цепи: шина 8, эмиттербаза транзистора 1, эмиттер — коллектор транзистора 2, база — эмиттер транзистора 4, шина 9. Зтот ток порождает избыточный заряд основных носителей в коллекторах питающих транзисторов 1 и 4 (дырок в коллекторе р-п-р-транзистора 1 и электронов в коллекторе и-р-и-транзистора 4), За счет этого заряда между шинами

10 и 13 появляется инжекционное напряжение (высокий уровень на выходе

< <

U „„< ), Кроме того, U „I < складывается с напряжением на конденсаторе

7, и между выходом 11 и шиной 13 появляется суммарное выходное налряже< ние (3 sb< x z

Таким образом, инвертор с инжекционным питанием обеспечизает на выходе 11 увеличенное напряжение логических уровней. Это свойство позволяет расширить область применения инвертора, т ° е, можно испольэовать выход 11 для согласования с устройствами, имеюшими повышенное напряжение входных уровней (например, для.

МДП-логических схем с небольшими напряжениями отсечки или биполярных схем с защищенными входами), Формула изобретения

Инвертор с инжекционным питанием по авт; св. N - 1088127, о т л и— ч а ю шийся тем, что, с целью расширения области применения sa счет согласования логических уровней с другими цифровыми элементами, в него введены дополнительный р-п-ртранзистор, дополнительный и-р-итранзистор и конденсатор, первый вывод которого подключен к дополнительному выходу и колпектору дополнительного р-п-р-транзистора, эмиттер которого подключен к первой шине питания, а база — к второму выводу конденсатора и к коллектору управляемого п-р-п-транзистора, база которого подключена к базе дополнительного п-р-Il-транзистора, эмиттер которого подключен к второй шине питания, а коллектор — к общей шине.
