Класс 651 6зв № 134569

СССР

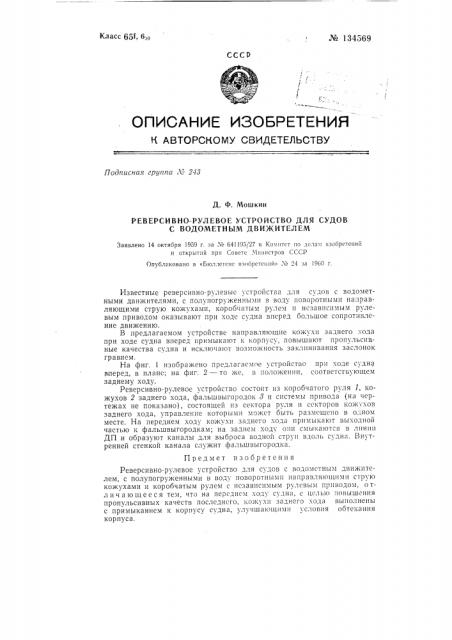

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л» 2-13

Д. Ф. Мошкин

РЕВЕРСИВНО-РУЛЕВОЕ УСТРОЙСТВО ДЛЯ СУДОВ

С ВОДОМЕТНЫМ ДВИЖИТЕЛЕМ

Заявлено 14 октября 1969 г. за ¹ 64119о/27 в Комитет по ислагя изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 94 за 1960 г.

Известные реверсивно-рулевые устройства для судов с водометными движителями, с полупогруженными в воду поворотными направляющими струю кожухами, коробчатым рулем и независимым рулевым приводом оказывают при ходе судна впсред большое сопротивление движению.

В предлагаемом устройстве направляющие кожухи заднего хода при ходе судна вперед примыка1от к корпусу, повыша1от пропульсивные качества судна и исключают возможность заклинивания заслонок гравием.

На фиг. 1 изображено предлагаемое устройство при ходе судна вперед, в плане; на фиг. 2 — то жс, в положении, соответствующем заднему ходу.

Реверсивно-рулевое устройство состоит из коробчатого руля 1, кожухов 2 заднего хода, фальшвыгородок 8 и системы привода (на чертежах не показано), состоящей из сектора руля и секторов кож.охов заднего хода, управление которыми может быть размсщс lo в одном месте. На переднем ходу кожухи заднего хода примыкают выходной частью к фальшвыгородкам; на заднем ходу о.tll смыкаются в линии

ДП и образуют каналы для выброса водной струи вдоль судна. Внутренней стенкой канала служит фальшвыгородка.

Предмет изобретения

Реверсивно-рулевое устройство для судов с водомстным движителем, с полупогруженными в воду поворотными направляющими стрхчо кожухами и коробчатым рулем с независимым рулсBbD(приводом, отл и ч а ю щ е е с я тем, что на переднем ходу судна, с целью повышения пропульсивных качеств последнего, кожухи заднего хода выполнены с примыканием к корпусу судна, улучшающими условия обтекания корпуса.
