Устройство для тренировки гимнастов

Устройство для тренировки гимнастов

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить эффективность тренировки гимнастов. Устройство содержит наклонную под углом 12° к горизонту ось 4 с дугообраными поворотными рычагами 5 и рукоятками 3. Рычаги несут регулируемые по высоте упоры 6 для ног. Спортсмен, опираясь на рукоятки 3, принимает положение «упор на руки. Ноги с помощью захватов 7 устанавливает на упорах 6. Выполнение махов ногами производится с возможно большей амплитудой. Поворотные рычаги 5 могут быть использованы для тренировки упражнений «шпагат и «крест. 1 3. п. ф-лы, 1 ил. г i (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU 1346168

А1 сю 4 А 63 В 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 3948247/28-12 (22) 03.06.85 (46) 23.10.87. Бюл. № 39 (75) Б. H. Cyxux (53) 685.648 (088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ

ГИМНАСТОВ (57) Изобретение позволяет повысить эффективность тренировки гимнастов. Устройство содержит наклонную под углом 12 к горизонту ось. 4 с дугообраными IloBopoTHblми рычагами 5 и рукоятками 3. Рычаги несут регулируемые по высоте упоры 6 для ног.

Спортсмен, опираясь на рукоятки 3, принимает положение «упор на руки». Ноги с помощью захватов 7 устанавливает на упорах 6.

Выполнение махов ногами производится с возможно большей амплитудой. Поворотные рычаги 5 могут быть использованы для тренировки упражнений «шпагат» и «крест».

1 з. п. ф лы, 1 ил.

1А

Ж

О

ОС

1346168

Формула изобретения

Составитель

Редактор H. Тупица Текред И. Верес Корректор М. немчик

Заказ 4638/6 Тираж 396 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, % — -35, Рву шская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная. 4

Изобретение относится к области спорта, в частности к тренажерам для тренировки гимнастов.

Цель изобретения — повышение эффективности тренировки. 5

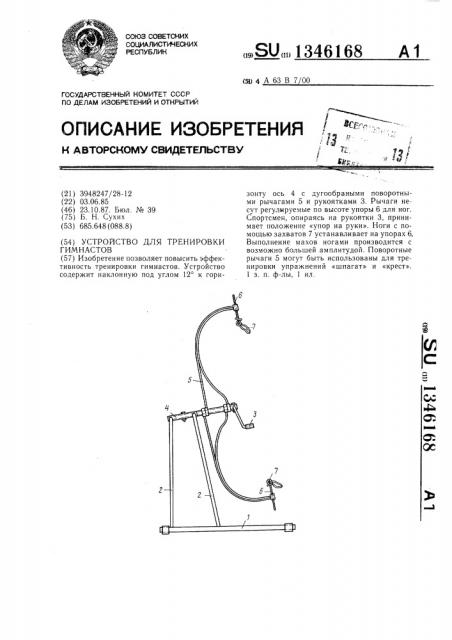

На чертеже изображено предлагаемое устройство, вид сбоку.

Устройство для тренировки гимнастов содержит горизонтальную раму 1, несущую опорные стержни 2 и рукоятки 3. Ось 4 связывает опорные стержни 2, а рукоятки 3 закреплены на конце ее консольного участка.

На консольном участке оси 4 поворотно смонтированы дугообраные рычаги 6 с упорами 6 на свободных концах. Упоры 6 выполнены регулируемыми по высоте и снабжены захватами 7 для ног. Для удобства пользования угол наклона оси 4 к плоскости рамы 1 составляет 12 .

Устройством пользуются следующим образом. 20

Высоту упоров 6 устанавливают в зависимости от антропометрических параметров спортсмена. Спортсмен, приняв положение

«упор на руки» и закрепив ноги в захватах 7, выполняет махи ногами на максимальной амплитуде, имитируя движения на гимнастическом коне. Помимо махов с помошью устрой ства можно отрабатывать упражнения

«шпагат», а также развивать специальные силовые качества для выполнения упражнения «крест».

1. Устройство для тренировки гимнастов, содержащее горизонтальную раму, несущую опорные стержни с рукоятками, отличающееся тем, что, с целью повышения эффективности тренчровки, оно снабжено дугообразными рычагами с упорами на свободных концах и захватами для ног, рычаги поворотllo смонтированы на консольном участке введенной в устройство параллельно рукояткам оси, связывающей опорные стержни, при этом последние расположены над рамой, а рукоятки закреплены на конце консольного участка оси.

2. Устройство по и. 1, отличающееся тем, что упоры выполнены регулируемыми по высоте.
