Изобретение относится к разделению жидкостей, а именно к способу разделения сточных вод, содержащих нефть или продукты ее переработки, и может быть использовано в нефтедобывающей, нефтеперерабатывающей и химической отраслях промышленностии.

Цель изобретения — повышение эффективности процесса разделения.

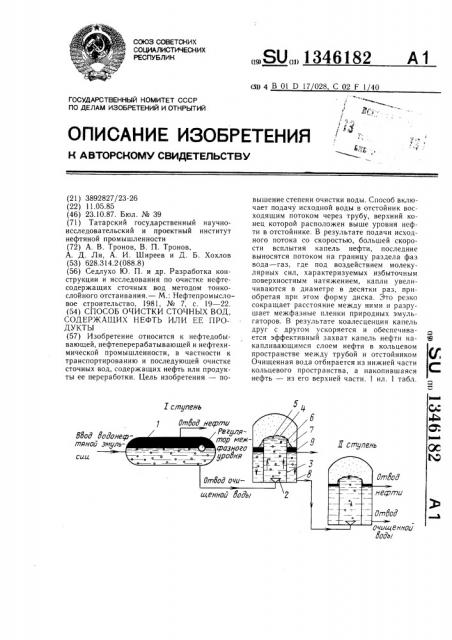

На чертеже представлена технологическая схема осуществления предлагаемого способа очистки сточных вод.

Поток загрязненной воды плотностью

1,12, сбрасываемой с установки 1 предварительного сброса и содержащей капли нефти размером от 3 до 300 мкм в количестве

1580 мг/л, вязкостью 29 сП и плотностью

0,877 при 19 С направляют для очистки на установку, работающую в две ступени при производительности 18000 мз/сут. Очищаемую воду через распределительное устройство 2 вводят в полость трубы 3 и транспортируют снизу вверх к границе 4 раздела фаз газ — вода со скоростью 10,8 м/ч, обеспечивая поступление загрязнений на границу раздела фаз со скоростью, большей скорости их естественного всплывания. Достигнув границы раздела фаз, струи потока по всему сечению меняют вертикальное направление движения на горизонтальное с уклоном в сторону кромок трубы, формирующих контур восходящего потока. Загрязняк>щие воду капли 5 выносятся потоком на границу раздела фаз вода — газ, где под воздействием молекулярных сил, характеризуемых избыточным поверхностным натяжением на границе вода — газ по сравнению с границей вода †нефть вЂ, увеличиваются в диаметре в десятки раз, приобретая при этом форму диска 6. Это резко сокращает расстояние между ними и разрушает межфазные пленки природных эмульгаторов.

В результате коалесценция капель друг с другом ускоряется и обеспечивается эффективный захват капель-пятен накапливающимся слоем нефти в кольцевом пространстве

7 аппарата. Переливаясь через края трубы, чистая вода непрерывной плоской струей входит под слой нефти, оставляя в ней пленочную нефть, обращенную к этому слою.

Очищенная вода 8 отбирается из нижней части кольцевого пространства аппарата, а накопившаяся нефть 9 — из его верхней части. Общее время пребывания воды в пределах контура внутренней обечайки и кольцевого пространства составляет 2,3 мин.

Предлагаемый способ позволяет осуществлять очистку воды при выбранной высокой скорости потока в несколько ступеней, что дает возможность очищать ее до любой, наперед заданной степени при низких издержках производства.

Содержание нефти на выходе из аппарата изменяется в пределах от 30 до 50 мг/л и в среднем составляет 40 мг/л. Степень очистки воды составляет 97,9%, очистка проводилась в 1 ступень.

Результаты опытов сведены в таблицу.

Применение предлагаемого способа позволяет повысить степень очистки сточной воды при одновременном увеличении скорости процесса.
