Газоочистное устройство

Газоочистное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к области очистки газов от пыли и позволяет повысить эффективность пылеулавливания . Газоочистное устройство включает вихревой пылеуловитель 1 с входным 2 и выходным 3 патрубками, вентилятор 4. В нижней части вихревого пылеуловителя 1 расположены бункер-пылесборник 5 и осевой лопаточный завихритель 6, а в верхней части установлены камера 7 вторичного дутья с соплами 8 и пьшеконцентратор 9, соединенный рециркуляционным трубопроводом 10 с 10

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 4 203 А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3956097/22-26 (22) 23.09.85 (46) 23.10.87. Бюл. ¹ 39 (71) Всесоюзный научно-исследова,тельский и проектный институт по очистке технологических газов, сточных вод и использованию вторичных энергоресурсов предприятий черной металлургии (72) P.Ã.Àäàìîâ, С.А.Яковенко, Е.А.Семененко, А.А.Хижняк, Ю.Ф.Сачков, А.И.Шустин и В.Ф.Константинов (53) 621.928.37(088.8) (56) Патент Великобритании № 2020205, кл. В 04 С 7/00, 1979. (504 В 01 D 45 12 В 04 С 9/00 (54) ГАЗООЧИСТНОЕ УСТРОЙСТВО (57) Изобретение относится к области очистки газов от пыли и позволяет повысить эффективность пылеулавливания.Газоочистное устройство включает вихревой пылеуловитель 1 с входным

2 и выходным 3 патрубками, вентилятор

4. В нижней части вихревого пылеуловителя 1 расположены бункер-пылесборник 5 и осевой лопаточный завихритель

6, а в верхней части установлены камера 7 вторичного дутья с соплами

8 и пыпеконцентратор 9, соединенный рециркуляционным трубопроводом !О с камерой 7. На трубопроводе 10 пос1346203 ледовательно установлены аппарат тонкой очистки в виде тканевогo фильтра

11 с импульсной генерацией, атмосферная свеча 12 и тягодутьевое устройство 13 ° Устройство снабжено газопроводом 14, соединяющим камеру грязного газа фильтра 11 с входным патрубком 2 вихревого пылеуловителя

1. На рециркуляционном трубопроводе

10 между пылеконцентратором 9 и

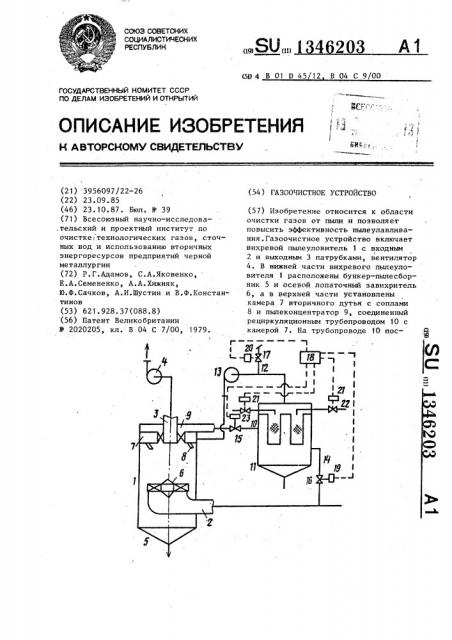

Изобретение относится к области очистки газов от пыли и может быть использовано, в частности для очистки технологических выбросов агрегатов черной и цветной металлургии, химической промышленности, промышленности строительных материалов. . Целью изобретения является повышение эффективности пылеулавливания, На чертеже изображена схема устройства, общий вид, Газоочистное устройство включает вихревой пыпеуловитель i с входным 2 и выходным 3 патрубками, вентилятор

4, В нижней части вихревого пылеуловителя 1 расположены бункер-пылесборник 5 и осевой лопаточный завихритель

6, а в верхней части установлены камера 7 вторичного дутья с соплами

8 и пылеконцентратор 9, соединенный рециркуляционным трубопроводом 10 с камерой 7. На трубопроводе 10 последовательно установлены аппарат тонкой очистки в виде тканевого фильтра

11 с импульсной регенерацией, атмосферная свеча 12 и тягодутьевое устройство 13. Устройство снабжено газопроводом 14, соединяющим камеру грязного газа фильтра 11 с входным патрубком 2 вихревого пылеуловителя 1.

На рециркуляционном трубопроводе 10 между пылеконцентратором 9 и фильтром 11 на газопроводе i4 и атмосферной свече 12 установлены клапаны

i5- 17 соответственно. Тканевый фильтр 11 снабжен задатчиком 18 импульсной регенерации, который связан с исполнительными механизмами 19 и

20 клапанов 16 и 17, испольнительны.ми механизмами 21 быстродействующих

40 фильтром 11, на газопроводе 14 и ат-, мосферной свече 12 установлены клапаны 15, 16, 17 соответственно, Тка. невой фильтр 11 снабжен задатчиком импульсной генерации 18, который связан с исполнительными механизмами 19, 20 клапанов 16, 17, исполнительными механизмами 21 быстродействующих клапанов 22 и исполнительным механизмом 23 клапана 15. 1 ил. клапанов 22 и исполнительным механизмом 23 клапана 15.

Устройство работает следующим образом.

Запыленный гаэ через входной патрубок 2 поступает в вихревой пылеуловитель 1 и закручивается осевым лопаточным завихрителем 6. Под действием центробежных сил восходящий вихревой поток освобождается от относительно крупной дисперсной фазы. По мере продвижения газового потока в рабочей полости пылеуловителя 1 вихревое течение ослабевает. Для того, чтобы подкрутить поток по высоте аппарата, в рабочую полость тангенциально к образующей пылеуловителя 1 и под некоторым углом к его центральной оси подают струи чистого газа через сопла 8 камеры 7 вторичного дутья, Турбулентные пристеночные струи, выходящие из сопел 8, подкручивают основной газовый поток и увеличивают действие центробежных сил. Кроме то го, эти струи транспортируют пыль, скопившуюся в периферийной зоне рабочей полости вихревого пылеуловителя 1, в бункер-пылесборник 5. Очищенный от крупной дисперсной фазы газ поступает в пылеконцентратор 9, в периферийной зоне которого достигается максимальное насыщение газа мелкодисперсной фазой. Из приосевой зоны пылеконцентратора 9 производится отбор чистого газа по выходному патрубку 3 (857 общего объема), а иэ периферийной зоны по рециркуляционному трубопроводу 10 в тканевый фильтр

11 отводится газ, содержащий мелкодисперсную фазу, В фильтре 11 гаэ

1346203

Составитель С.Горяйнова

Техред А.Кравчук Корректор А.Зимокосов

Редактор С.Патрушева

Заказ 5073/8 Тираж 656 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 очищается и тягодутьевым ус ройством

13 подается в камеру 7 вторичного дутья. -При достижении на тканевом фильтре максимально допустимого гидравлического сопротивления произво5 дится его регенерация импульсами сжатого газа. От задатчика 18 импульсной регенерации поступает команда к исполнительным механизмам

21 клапанов 22 на открытие. Одновременно поступает команда к исполнительному механизму 23 клапана 15 на закрытие и исполнительным механизмам

19 и 20 клапанов 16 и 17 на открытие. При открытии клапана 16 камера грязного газа фильтра сообщается черех газопровод 14 с входным патрубком 2 вихревого пылеуловителя 1. Это исключает переосажцение отделенной от фильтровальной ткани пыли и ускоряет ее транспорт в бункер-пылесборник 5, т.е. повышает эффективность регенерации тканевого фильтра. Повышение эффективности регенерации обес- 25 печивается также и тем, что воздух на вторичное дутье начинает поступать через атмосферную свечу 12 при открытом клапане 17, т.е. тканевый фильтр при регенерации отключен из З0 режима фильтрации. По окончании pereнерации открывается клапан 15 и закрываются клапаны 16, 17, 22.

Применение устройства позволяет повысить эффективность пылеулавливания и снизить эксплуатационные затраты на газоочистку.

Ф о р м у л а изобретения

Газоочистное устройство, включающее вихревой пылеуловитель с входным и выходными патрубками, осевым завихрителем, камерой вторичного дутья и пылеконцентратором, соединенным рециркуляционным трубопроводом с камерой вторичного дутья, о т л ич а ю щ е е с я тем, что, с целью

I повышения эффективности пылеулавливания, оно снабжено аппаратом тонкой очистки, установленным на рециркуляционном трубопроводе и выполненным в виде тканевого фильтра, газопроводом с клапаном и исполнительным механизмом, соединяющим камеру грязного газа фильтра с входным патрубком вихревого пылеуловителя, и задатчиком импульсной регенерации, при этом рециркуляционный трубопровод снабжен атмосферной свечой с клапаном и исполнительным механизмом,а выходы задатчика импульсной регенерации связаны с ис- . полнительными механизмами клапанов.
