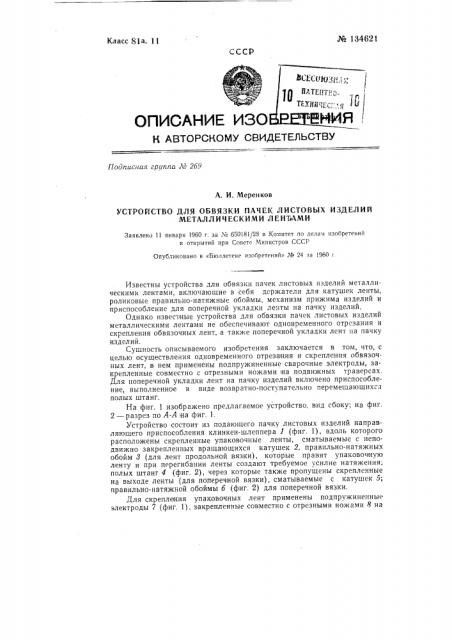

Класс 81а, 11 № 134621

СССР

ОПИСАНИЕ ИЗО

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 269

А. И. Меренков

УСТРОЙСТВО ДЛЯ ОБВЯЗКИ ПАЧЕК ЛИСТОВЫХ ИЗДЕЛИЙ

МЕТАЛЛИЧЕСКИМИ ЛЕНТАМИ

Заявлено 11 января 1960 г. за № 650181/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 24 за 1960 r

Известны устройства для обвязки пачек листовых изделий металлическими лентами, включающие в себя держатели для катушек ленты, роликовые правильно-натяжные обоймы, механизм прижима изделий и приспособление для поперечной укладки ленты на пачку изделий.

Однако известные устройства для обвязки пачек листовых изделий металлическими лентами не обеспечивают одновременного отрсзания и скрепления обвязочных лент, а также поперечной укладки лент на пачку изделий.

Сущность описываемого изобретения заключается в том, что, с целью осуществления одновременного отрезания и скрепления обвязочных лент, в нем применены подпружиненные сварочные электроды, закрепленные совместно с отрезными ножами .на подвижных траверсах.

Для поперечной укладки лент на пачку изделий включено приспособление, выполненное в виде возвратно-поступательно перемещающихся полых штанг.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг, 2 — разрез по А-А на фиг. 1.

Устройство состоит из подающего пачку листовых изделий направляющего приспособления клинкен-шлеппера 1 (фиг. 1), вдоль которого расположены скрепленные упаковочные ленты, сматываемые с неподвижно закрепленных вращающихся катушек 2, правильно-натяжных обойм 8 (для лент продольной вязки), которые правят упаковочную ленту и при перегибании ленты создают требуемое усилие натяжения; полых штанг 4 (фиг. 2), через которые также пропущены скрепленные на выходе ленты (для поперечной вязки), сматываемые с катушек 5; правильно-натяжной обоймы б (фиг. 2) для поперечной вязки.

Для скрепления упаковочных лент применены подпружиненные электроды 7 (фиг. 1), закрепленные совместно с отрезными ножами Я на № 134621 подвижных траверсах 9 и траверсах 10, 11 (фиг. 2). При движении траверс 10 и 11 навстречу друг другу, электроды 7, прп пропускании через них электрического тока, осуществляют сварное электрозаклепочное скрепление обвязочных лент в двух местах, а ножи 8, одновременно со скреплением лент сваркой, отрезают упаковочную ленту. Для скрепления продольных лент служит подвижная траверса 9, B качестве другого электрода используется опорный рельс приспособления — клинкеншлеппера 1, в котором также закрепляется отрез ной нож 12. Позициями 18, 14 (фиг. 1), 15 и 16 (фиг. 2) показаны цилиндры привода прижимной плиты клинкен-шлеппера, траверс и полых штанг.

Упаковочная пачка убирается приспособлением — клинкен-шлеппером 1 и на этом цикл упаковки заканчивается. Оставшиеся выступающие концы (усы) упаковки подгибаются к пачке. Прн этом, продольные усы могут использоваться для прикрепления к ним опорных деревянных брусков с помощью гвоздей.

Предмет изобретения

i. Устройство для обвязки пачек листовых изделий металлическими лентами, включающее держатели для катушек ленты, роликовые правильно-натяжные обоймы, механизм прижима изделий и приспособление для поперечной укладки ленты на пачку изделий, о т л и ч а ю щ е е с я тем, что, с целью осуществления одновременного отрезания и скрепления обвязочных лент, в нем применены подпружиненные сварочные электроды, закрепленные совместно с отрезными ножами яа подвижных траверсах.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что в него включено приспособление для поперечной укладки лент на пачку изделий, выполненное в виде возвратно-поступательно перемещающихся полых штанг. № 134б21

f0 Х
