Измельчительная установка

Измельчительная установка

Иллюстрации

Показать все

Реферат



Изобретение относится к измельчительным установкам. Цель изобретения - повышение качества готового продукта, произ 2 водительности и снижение гаоаритны.х размеров установки. Установка содержит барабанную мельницу с разгрузочной цапфой 7, загрузочное устройство 2. размещенное внутри разгрузочной цапфы 7, классификатор исходного материа. 1а в виде перфорированной поверхности вращения 3, внутри которой проходит трубопровод 10 подачи жидкой фазы. Отверстия 5 перфорации поверхности вращения 3 увеличиваются, а выходные отверстия 11 трубопровода 10 уменьщаются по мере уда.тения от загрузочного устройства 2. Мелкие частицы исходного материа, просеиваются через отверстия 5 б.чиже к разгрузочпой цапфе 7 и быстро удаляются из мельницы за счет большего расхода жидкой фазы в этой зоне. 1 ил J (Л со 4 С5 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1346243 А1 (513 4 В 02 С 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,;:3 l9 I

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ.т

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3877971/29-33 (22) 03.04.85 (46) 23.10.87. Бюл. № 39 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов «Механобрчермет» (72) М. П. Краминский и К. Д. Ивченко (53) 621.926.9 (088.8) (56) Олевский В. A. Размольное оборудование обогатительных фабрик. — М.: Госгортехиздат, 1968, с. 29, рис. 8.

Авторское свидетельство СССР № 1034772, кл. В 02 С 17/00, 1982. (54) ИЗМЕЛЬЧИТЕЛЬНАЯ УСТАНОВКА (57) Изобретение относится к измельчительным установкам. Цель изобретения — повышение качества готового продукта, производительности и снижение габаритных размеров установки. Установка содержит барабанную мельницу с разгрузочной цапфой 7, загрузочное устройство 2, размещенное внутри разгрузочной цапфы 7, классификатор исходного матсриала в впдс перфорированной поверхности вращения 3, внутри которой прохо.ьит трубопровод 10 подачи жидкой фазы. Отверстия 5 перфорации поверхности вращения 3 увеличиваются. а выходные отверстия 11 трубопровода 10 уменьша1отся по мере удаления от загрузочного устройства 2. Мелкие частицы исходного материала просеиваюгсH через отверстия 5 ближе к разгрузочной цапфе 7 и быстро удаляются из ме II I1IIIII I за счет больп1его расхода жидкой фазы в этой зоне. 1 ил

1346243

Формула изобретения

Сос>ваятель Л. Руденко

I>c.<«Ið 11. Вобк<ии< Текре» И. Верее Корректор Ч. 1!о>ко

Закан 4(>41.1() 1 «рвгк 572 I ол «и с и ос

В! !к!И!111 I ос<г<арственно><> ко»ит« а (:(:(:Р «о лела» изобретений и открыгий

I IЗ()35, М<>сква, Ж-:3>, Р<>1 «<ская ><аб.. т 4, 5 ! Iроиаво Ic>I«нно-«олигр<>фи <еское «рсл«рияти<, г. хокгорол, ул. 11роектная, 4

Изобретение относится к установкам для измельчения материалов и может быть использовано в строительной, химической, металлургической и других отраслях промышленности.

Цель изобретения -- повышение качества готового продукта, производительности и снижение габаритных размеров.

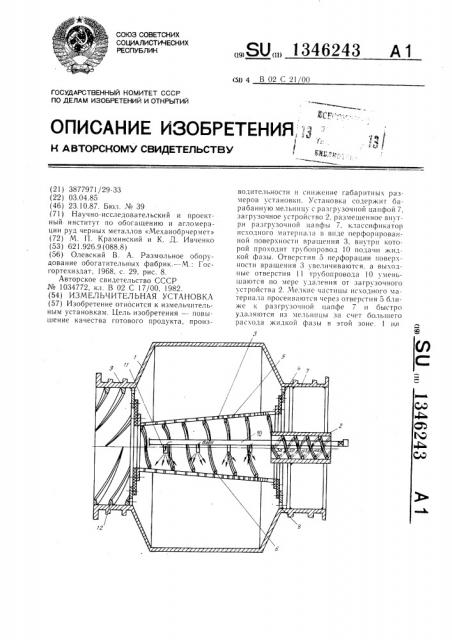

На чертеже показана измельчительная установка, общий вид.

Установка имеет барабан 1 мельницы, загрузочное устройство 2, классификатор исходного материала, выполненный в виде перфорированной поверхности 3 вращения, закрепленной внутри барабана 1 мельницы на амортизаторах 4, которые могут быть выполнены из пружинной стали, синтетических материалов или из резины. Размер отверстий 5 перфорации поверхности 3 вращения увеличивается по мере удаления от загрузочного устройства 2. На внутренней стороне поверхность 3 вращения имеет спиральные лопасти 6. Загрузочное устройство 2 размешено внутри разгрузочной цапфы 7 мельницы. Между барабаном 1 мельницы и поверхностью 3 вращения классификатора исходного материала имеются отверстия 8 для разгрузки материала. Барабан 1 мельницы может иметь цапфу 9 для загрузки мелющих тел. Внутри классификатора исходного материала вдоль него проходит трубопровод 10 для подачи в мельницу жидкой фазы, необходимой для измельчения (воды).

Выходные отверстия 11 трубопровода 10 уменьшаются по мере удаления от загрузочного устройства 2. На внутренней поверхности цапфы 9 имеются спиральные лопасти 12.

Установка работает следующим образом.

Исходный материал загрузочным устройством 2 подается в классификатор на перфорированную поверхность 3 вращения, перемешается по ней спиральными лопастями 6 и просеивается через отверстия 5 перфорации, чему способствуют колебания классификатора, обусловленные его креплением к барабану 1 через амортизаторы 4. Наиболее мелкие частицы исходного материала просеиваются ближе к разгрузочной цапфе 7, крупные частицы дальше от нее.

Уменьшение размера выходных отверстий

ll тру бопровода 10 по мере удаления от загрузочного устройства обеспечивает больший расход жидкой фазы у разгрузочной цапфы 7 мельницы и меньший ее расхоi дальше от разгрузочной цапфы 7. Наиболее крупные частицы исходного материала, не просеившиеся через отверстия 5 поверхности 3, возвращаются в барабан 1 лопастями 12 на внутренней поверхности цапфы 9. Крупные частицы исходного материала подвергаются воздействию мелющих те.. у цафы 9 и, проходя всю длину барабана 1, разгружаются через отверстия 8 и разгрузочную цапфу 7.

Мелкие частицы исходного материала под10 вергаются воздействию мелющих тел ближе к разгрузочной цапфе 7 и проходят меньший путь до разгрузки. Уменьшению времени измельчения мелких частиц способствует также больший расход жидкой фазы у разгрузочной цапфы 7, что предотврашает переизмельчение мелкого материала.

Готовый продукт получается более однородным, быстрое удаление мелких частиц позволяет увеличить количество загружаемого в установку материала, что повышает ее производит(. льность. Размешение классификатора исходного материала внутри барабана снижает габаритные размеры установки.

Изобретение позволяет повысить качество готового продукта, повысить производительность установки, снизить ее габаритные

2.> размеры.

Измельчительная установка, содержащая загрузочное устройство, классификатор исходного материала и барабанную мельницу с разгрузочной цапфой, отличающаяся тем, что, с целью повышения качества готового продукта, производительности и снижения габаритных размеров, установка снабжена трубопроводом с выходными отверстиями для подачи жидкой фазы, загрузочное устройство размещено внутри разгрузочной цапфы мельницы, классификатор исходного материала закреплен внутри барабана мельницы по4р средством амортизаторов и выполнен в виде перфорированного конуса со спиральными лопастями на внутренней поверхности конуса, большее основание которого направлено в сторону загрузки, а трубопровод подачи жидкой фазы расположен коаксиально

45 классификатору, при этом размер отверстий перфораций классификатора увеличивается, а размер выходных отверстий труоопровода соответственно уменьшается по мере удаления от загрузочного устройства.
