Лепестковый полировальный круг

Лепестковый полировальный круг

Иллюстрации

Показать все

Реферат



Изобретение относится к инструментальному производству и касается конструкции лепестковых кругов, у которых абразивные элементы наклонены к оси круга. Целью изобретения является снижение трудоемкости изготовления круга. Для этого пакеты лепестков выполняются в виде монолитного блока путем пропитки бакелитовым лаком и формования в форме спирали так, чтобы рабочая поверхность блока была развернута на угол. Блоки 1 установлены в пазы корпуса 2, выполненные параллельно оси круга. Блоки 1 лепестков установлены в пазы из условия перекрытия. 2 ил. (Л с:

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) Al (5D4 В 24 D 1 2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3914335/31-08 (22) 24.06.85 (46) 23.10.87. Бюл.У 39 (71) Куйбьппевский политехнический институт им. В.В.Куйбьппева (72) Ю.И.Иванов, Н.В.Носов, Ю.А.Николаев, О.А.Денискина и Г.P.Áîðîäèíà (53) 621.922.079(088.8) (56) Патент Японии 9 56-7830, кл. В 24 0 13/06, 1981, (54) ЛЕПЕСТКОВЫЙ ПОЛИРОВАЛЬНЫЙ КРУГ (57) Изобретение относится к инструментальному производству и касается конструкции лепестковых кругов, у которых абразивные элементы наклонены к оси круга. Целью изобретения является снижение трудоемкости изготовления круга. Для этого пакеты лепестков выполняются в виде монолитного блока путем пропитки. бакелитовым лаком и формования в форме спирали так, чтобы рабочая поверхность блока была развернута на угол. Блоки 1 установлены в пазы корпуса 2, выполненные параллельно оси круга.- Блоки l лепестков установлены в пазы из условия перекрытия. 2 ил.

134б41

Ои ЭА

Составитель С.Григорьев

Редактор В.Данко Техрец Л.Олийнык Корректор В,Бутяга

Заказ 5078/13

Тираж 714 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4

Изобретение относится к инструментальному производству и касается конструкции лепестковых кругов, у которых абразивные элементы установлены в пазах на корпусе с наклоном к оси круга.

Целью изобретения является уменьшение трудоемкости изготовления круга.

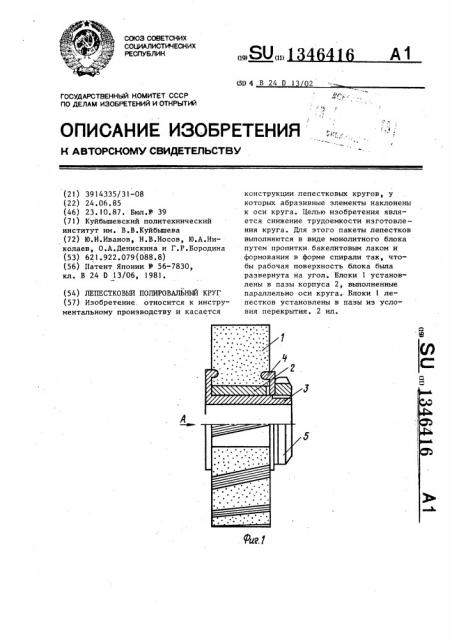

На фиг.1 изображен лепестковый 1р круг предложенной конструкции; на фиг.2 — вид А на фиг.1.

Лепестки предварительно выполняются в виде монолитного блока путем пропитки бакелитовым лаком, причем верхний конец блока повернут, При этом блок имеет форму спирали.

После спекания блоки устанавливаются с перекрытием друг друга в прямые пазы корпуса. Спеченные блоки 2g

1 размещаются в прямых пазах корпуса

2. Корпус вместе с блоками устанавливается на втулку 3, имеющую профильный буртик. В другой стороны блоки закрепляются фланцем 4 с таким же 25 буртиком и эажимаются гайкой 5.

Жесткость круга можно регулировать за счет изменения количества

6 2 лепестков в блоке, формы и угла поворота блока. Круг предложенной конструкции за счет применения монолитных блоков имеет повышенную жесткость, а криволинейная форма лепестков улучшает плавность их.врезания в обрабатываему деталь, в результате ликвидируются удары блоков, снижаются вибрация и шероховатость поверхности. Кроме того, установка блоков и сборка круга значительно облегчаются эа счет прямых пазов корпуса круга.

Формула изобретения

Лепестковый полировальный круг, в пазах корпуса которого вставлены гибкие абразивные элементы, о т л и ч аю шийся тем, что, с целью снижения трудоемкости изготовления, пазы корпуса расположены параллельно оси круга, а абразивные элементы изготовлены в виде пакетов лепестков в форме спирали, закрепленных в nasax корпуса из условия перекрытия.
