Реферат



Класс 76!1, 7о:

76с 4о2

Ко 134643 сссг=

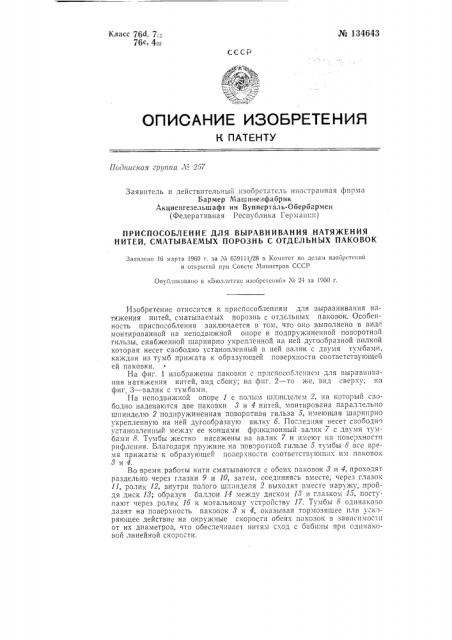

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Поднцснпя гр!1111ги Л3 257

Заявитель и действительный изобретатель иностра11Hàÿ фирма

Бармер 11"1ашиненфабрик

Акциенгезельшафт ин Вупперталь-Обербармен (Федеративная Республика Германш!) ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫРАВНИВАНИЯ НАТЯЖЕНИЯ

НИТЕЙ, CMATblBAEMblX ПОРОЗНЬ С ОТДЕЛЬНЫХ ПАКОВОК

Заявлено 16 марта 1960 г. за Ха 669111,/28 в Комитет по делам изобрстсииш и открыти11 при Совете Министров СССР

Опубликовано в «Б!оллетсне изобрстснпш» М 24 за 1960 г.

Изобретение относится к приспособлениям для выравнивания натяжения нитей, сматываемых порознь с отдельных паковок. Особенность приспособления заключается в том, что оно выполнено в вид!. монтированной на неподвижной опоре и подпружиненной поворотной гильзы, снабженной шарнирно укрепленной на ней дугоооразной вилкой которая несет свободно установленный в ней валик с двумя тумбами, каждая из тумб прижата к образующей поверхности соответствующей сй паковки

На фиг. 1 изображены паковки с приспособленисх! для выравнивания натяжения нитей, вид сбоку; на фпг, 2 — то же, вид сверху; на фиг 3 — валик с тумбами.

На неподвижной опоре 1 с полым шпинделем 2, на который ñBoбодно надеваются две паковкп 8 и 4 нитей, монтирована параллельно шпинделю 2 подпружиненная поворотная гильза 5, нмеющая шарнирно укрепленную на ней дугообразную вилку б. Последняя несет свободно установленный между ее концами фрикционный валик 7 с двумя тумбами 8. Тумбы жестко насажены на валик 7 и имеют на поверхности рифления. Благодаря пружине на поворотной гильзе 5 тумбы 8 все время прижать! к ооразующей повср ности соответствуlои1п И1! паковок

8и4.

Во время работы нити сматываются с ооеих паковок 8 и 4, проходят раздельно через глазки 9 и 10, затем, соединяясь вместе, через глазок

11, ролик 12, внутри полого шп ннделя 2 выходят вместе наружу, пройдя диск 18; образуя баллон 14 между диском 18 и глазком 15, поступают через ролик 1б к мотальному устройству 17. Тумбы 8 одинако">0 давят на поверхность паковок 8 и 4, оказывая тормозящее или ускоряющее действие на окружные скорости обеих паковок в зависимости от их диаметров, что обеспечивает нитям сход с бабины при одинаковой линейной скорости.

Л< 134643

Предмет изобретения

Приспособление для выравниивания натяжения нитей, сматываемых порознь с отдельных паковок, о т л и ч à 1о щ е с я тем, что оно выполнено в виде монтированпой на неподвижной опоре и подпружиненной поворотной гильзы, снаожепной шарнирно укрепленной на ней дугоооразпой вилкой, несущей свободно установленный в ней валик с двумя тумоами, каждая из которых прижата к образующей поверх.ности соответсгвующей ей паковки. г";;:-.;.
