Затвор для сыпучих материалов

Затвор для сыпучих материалов

Иллюстрации

Показать все

Реферат



Затвор относится к устройствам для загрузки емкостей сыпучим материалом и может быть использован,.например, для подачи дроби в дробеметные аппараты. Целью изобретения является снижение потерь сыпучего материала и увеличение скрока эксплуатации . Затвор для сыпучих материалов содержит выполненный из трубы материалопровод 1, на котором неподвижно закреплен поршень 5, а пневмоцилиндр 2 установлен с возможностью перемешения вдоль последнего, причем пневмоцилиндр посредством тяги 6 связан с поворотными секторными заслонками 3 и 4. Через угольник 10 сжатый воздух подается в рабочую полость пневмоцилиндра, который поднимается вдоль материалопровода I до контакта упора 11 с фланцем. При этом посредством тяг 6 открываются секторные заслонки 3 и 4. При сбросе давления воздуха цилиндроконическая воронка 13, закрепленная на пнев.моцилиндре 2, собственным весом возвращает последний в исходное положение , смыкая секторные заслонки 3 и 4. Воронка 13 охватывает секторные заслонки 3 и 4 и с минимальным зазором входит в горловину загружаемой емкости. 1 з.п. ф-лы, 3 ил. § 1(Л 10

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (5и 4 B 65 D 90 54 В 65 G 53 46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ провод 1, на котором неподвижно закреплен поршень 5, а пневмоцилиндр 2 установлен с возможностью перемещения вдоль последнего, причем пневмоцилиндр посредством тяги 6 связан с поворотными секторными заслонками 3 и 4. Через угольник 10 сжатый воздух подается в рабочую полость пневмоцилиндра, который поднимается вдоль материалопровода 1до контакта упора 11 с фланцем. При этом посредством тяг 6 открываются секторные заслонки 3 и 4. При сбросе давления воздуха цилиндроконическая воронка 13, закрепленная на пневмоцилиндре 2, собственным весом возвращает последний в исходное положение, смыкая секторные заслонки 3 и 4.

Воронка 13 охватывает секторные заслонки

3 и 4 и с минимальным зазором входит в горловину загружаемой емкости. 1 з.п. ф-лы, 3 ил.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4009546/25-13 (22) 20.01.86 (46) 23.10.87. Вюл. № 39 (71) Производственное объединение «Уралмаш» (72) С. И. Матушкин и Т. И. Чичерина (53) 621.798 (088.8) (56) Авторское свидетельство СССР № 556084, кл. В 65 G 53/46, 1975. (54) ЗАТВОР ДЛЯ СЫПУЧИХ NATEPHAЛОВ (57) Затвор относится к устройствам для загрузки емкостей сыпучим материалом и может быть использован, например, для подачи дроби в дробеметные аппараты. Целью изобретения является снижение потерь сыпучего материала и увеличение скрока эксплуатации. Затвор для сыпучих материалов содержит выполненный из трубы материало„„SU„„1346512

134651?

Формула изобретения

Изобретение относится к устройствам для загрузки емкостей сыпучим материалом и может быть использовано, например, для подачи дроби в дробеметные аппараты.

Целью изобретения является снижение потерь сыпучего материала при загрузке емкости и увеличение срока эксплуатации.

Введение дополнительных конструктивных элементов позволяет создать условия, в которых уменьшается потеря продукта.

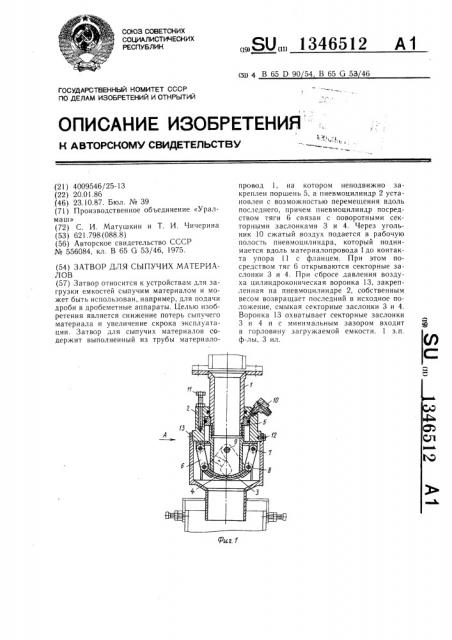

На фиг. 1 изображен затвор для сыпучих материалов, общий вид в разрезе; на фиг. 2 — вид А на фиг. 1; на фиг. 3 разрез Б — Б на фиг. 2.

Затвор для сыпучих материалов содержит выполненный из трубы материалопровод 1, пневмоцилиндр 2, поворотные секторные заслонки 3 и 4. Поршень 5 неподвижно закреплен на материалопроводе 1, а пневмоцилиндр 2 — с возможностью перемещения вдоль последнего. Пневмоцилиндр 2 посредством тяг 6 и осей 7 и 8 связан с секторными заслонками 3 и 4, установленными на шарнире 9, крепящемся к материалопроводу 1. На пневмоцилиндре 2 установлены угольник 10 для подачи сжатого воздуха, регулируемый упор 11, ограничивающий величину раскрытия секторных заслонок 3 и 4, и снизу прикреплена с помощью болтов 12 воронка 13, выполняющая роль контргруза. Она охватывает материалопровод 1 и секторные заслонки 3 и 4, расположена соосно с ними и с минимальным зазором входит в горловину загружаемой емкости. Для обеспечения обслуживания выходного отверстия материалопровода 1 и шарниров 7 — 9 на цилиндрической обечайке воронки 13 друг напротив друга выполнены два окна 14, закрываемые цилиндрическими крышками 15, которые крепятся болтами 16.

Затвор для сыпучих материалов работает следующим образом.

При подаче сжатого воздуха через угольник 10 поднимается цилиндр 2 вместе с воронкой 13, что приводит при помощи тяг

6 к раскрытию поворотных заслонок 3 и 4 и прохождению материала из материалопрозода 1 через воронку 13 в горловину загружаемой емкости (например, дробеметного аппарата).

При сбросе давления сжатого воздуха собственный вес воронки 13 (как контргруза) возвращает секторные заслонки 3 и 4 в исходное закрытое положение, и подача материала в емкость прекращается.

При использовании изобретения упрощается конструкция затвора, исключается возможность самооткрывания под действием веса сыпучего материала (дроби), достигается четкость закрывания (отсечки) затвора, повышается надежность и долговечность его в работе, устраняется проникновение пыли в атмосферу цеха при высыпании очередной порции дроби в загружаемую емкость, т. е. улучшаются санитарно-технические условия работы обслуживающего персонала.

1. Затвор для сыпучих материалов, включающий материалопровод с установленными на нем поворотными секторными заслонками, элементом для фиксации заслонок в закрытом положении и пневмоприводом, отличающийся тем, что, с целью снижения потерь сыпучего материала при загрузке емкости и увеличения срока эксплуатации, элемент фиксации секторных заслонок в закрытом положении выполнен в виде воронки, соосно закрепленной на корпусе пневмопривода с возможностью возвратнопоступательного перемещения вдоль продольной оси материалопровода, при этом выходное отверстие последнего и секторные заслонки размещены в полости воронки.

2. Затвор по п. 1, отличающий ся тем, что, с целью повышения удобства эксплуатации, он имеет расположенные на воронке окна с крышками.
