Конвейер для переворачивания плоских материалов

Конвейер для переворачивания плоских материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к легкой и деревообрабатывающей про.м-ти и предназначено для переворачивания гибких и жестких материалов (М) с целью обработки обратной стороны. Цель изобретения - расширение технологических возможностей. Конвейер включает транспортирующий элемент в виде бесконечной ленты (Л) 1с односторонней поверхностью, охватывающей параллельные приводной ролик (Р) 2, натяжной Р 2 и отклоняющие Р 4-7. При этом Л 1 образует две петли, соприкасающиеся ветви которых совершают поворот на 180 вдоль продольной оси. В зоне «В поворота ветвей на 180° по краям Л 1 установлены П-образные верхний 8 и нижний 9 ограничители . В зоне «Б М укладывается па нижнюю ветвь движущегося конвейера и зажи.мается между верхней и нижней петлями Л 1. В зоне «В М совершает переворот на 180°, причем ограничи тели 8 и 9 исключают возможность выпадения . В зоне «С осуществляют съем Л1, перевернутого на другую сторону. 1 з.п. ф-лы, 4 ил. «о 7 С 2 СО Oi СП 00 . /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1346531 (51) 4 В 65 G 47/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,!

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4067552/27-03 (22) 02.04.86 (46) 23.10.87. Бюл. № 39 (75) И. П. Дереш (53) 621.867 (088.8) (56) Авторское свидетельство СССР № 274641, кл. В 65 G 47/24, 1968.

Авторское свидетельство СССР № 1124039, кл. В 65 Н 19/12, 1983. (54) КОНВЕЙЕР ДЛЯ ПЕРЕВОРАЧИВАНИЯ ПЛОСКИХ МАТЕРИАЛОВ (57) Изобретение относится к легкой и деревообрабатывающей пром-ти и предназначено для переворачивания гибких и жестких материалов (М) с целью обработки обратной стороны. Цель изобретения — расширение технологических возможностей. Конвейер включает транспортирующий элемент в виде бесконечной ленты (Л) 1 с односторонней поверхностью, охватывающей параллельные приводной ролик (P) 2, натяжной

P 2 и отклоняющие P 4 — 7. Г1ри этом Л 1 образует две петли, соприкасающиеся ветви которых совершают поворот на 180-" вдоль продольной оси. В зоне «В» поворота ветвей на 180 по краям Л 1 установлены П-образные верхний 8 и нижний 9 ограничители. В зоне «Б» М укладывается на нижнюю ветвь движущегося конвейера и зажимается между верхней и нижней петлями Л 1. В зоне «В» М совершает переворот на 180, причем ограничители 8 и 9 исключают возможнос1ь выпадения М. В зоне «С» осуществляют сьем М, перевернутого па другую сторону. 1 з.п. ф-лы, 4 ил.

1346531

Формула изобретения

А -,4 па5е нуто

1 !

-1а

Фиг.Z

Составитель Б. Толчанов

Редактор Л. Гратилло Тсхред И. Верес Корректор Л. Гяско

Заказ 4650, 9 Тираж 775 Подписное

I3Hl! ÈÏÈ Государственного комитета CCCI по делам изобретений и открытий

I 3035, москва, >К- 35, Раушская наб., д. 4, 5 !!роизводственно-нолиграфическос предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к легкой и деревообрабатывающей промышленности, в частности к механическим устройствам, предназначенным для переворачивания плоских гибких и жестких материалов, например, с целью дальнейшей обработки обратной стороны.

Целью изобретения является расширение технологических возможностей за счет обеспечения переворачивания жестких плоских материалов, а также исключение выпадания плоских материалов в зоне поворота ветвей на 180 .

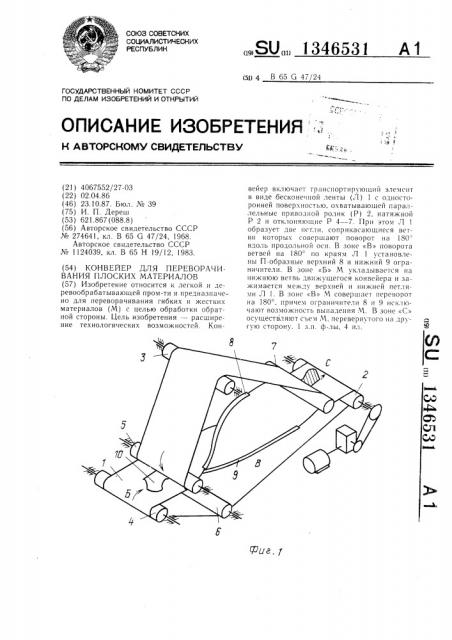

На фиг. 1 изображен конвейер для переворачивания плоских материалов; на фиг. 2 — то же, вид сверху; на фиг. 3 — — сечение А — А на фиг. 2; на фиг. 4 — конвейер в технологической линии, вид сбоку.

Конвейер для переворачивания плоских материалов включает транспортирующий элемент в виде одной бесконечной ленты

1 с односторонней поверхностью, охватывающей параллельные приводной 2, натяжной 3 и отклоняющие 4 — 7 ролики, образующей при этом две петли, соприкасающиеся ветви которых совершают поворот на угол 180 вдоль продольной оси. Для исключения возможности выпадания полуфабриката в зоне переворота по краям лент установлены П-образные верхний 8 и нижний

9 ограничители. Ролики и ограничители установлены на станине (не показана). Плоские материалы в виде полуфабриката обозначены позицией 10.

Конвейер работает следующим образом.

Полуфабрикат 10 укладывается в зоне

Б на нижнюю ветвь движущегося конвейера, зажимается между верхней и нижней петлями бесконечной замкнутой лентой 1 с односторонней поверхностью, охватывающей приводной 2, натяжной 3 и отклоняющие 4 — 7 ролики, совершает переворот в зоне В, причем ограничители 8 и 9 исключают возможность выпадания полуфабриката. В зоне переворота В верхняя ветвь транспортера становится нижней, а нижняя— верхней. Съем перевернутого на другую сторону полуфабриката осуществляется в зоне С.

1. Конвейер для переворачивания плоских материалов, включающий отклоняющие ролики, параллельно установленные приводной и натяжной ролики и охватывающий ролики транспортирующий элемент, отличающийся тем, что, с целью расширения технологических возможностей за счет обеспечения переворачивания жестких плоских материалов, отклоняющие ролики установлены параллельно приводному и натяжному роликам, а транспортирующий элемент выполнен в виде бесконечно-замкнутой ленты, установленной на роликах с возможностью образования двух петель с соприкасающимися и повернутыми на 180 вдоль продольной оси ветвями.

2. Конвейер по и. 1, отличающийся тем, что, с целью исключения выпадания плоских материалов в зоне поворота ветвей на

180, оно снабжено П-образными ограничителями краев ветвей бесконечно-замкнутой ленты.
