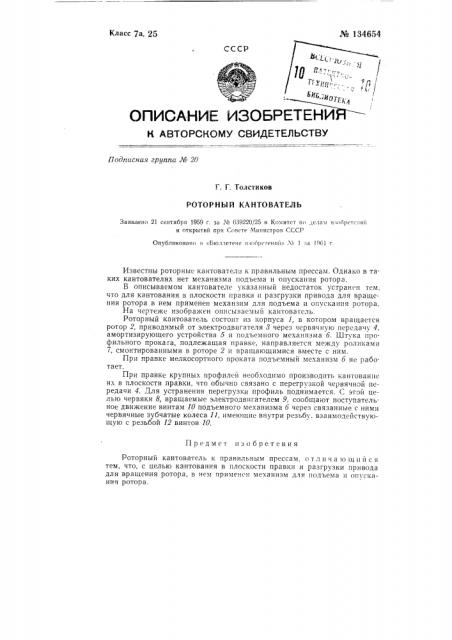

Класс 7а, 25 № 134654

СССР

ОПИСАНИЕ ИЗОБР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 20

Г. Г. Толстиков

РОТОРНЫИ КАНТОВАТЕЛЬ

Заявлено 21 сентября 1959 г. аа № 639220/25 в Комитет по дела» и н1бретсннй и открытий при Совете Министров СССР

Опубликовано в «Бюллетене наооретеннн» ¹ 1:ва 1961 г.

Известны роторные кантователн к правильным прессам. Однако в таких кантователях нет механизма подъема и опускания ротора.

В описываемом кантователе указанный недостаток устранен тем, что для кантования в плоскости правки и разгрузки привода для вращения ротора в нем применен механзим для подъема и опускания ротора.

На чертеже изображен описываемый кантователь.

Роторный кантователь состоит из корпуса 1, в котором вращается ротор 2, приводимый от электродвигателя 3 через червячную передачу 4, амортизирующего устройства 5 и подъемного механизма 6. Штука профильного проката, подлежащая правке, направляется между роликами

7, смонтированными в роторе 2 и вращающимися вместе с ним.

При правке мелкосортного проката подъемный механизм 6 не работает.

При правке крупных профилей необходимо производить KBHToBBHllc их в плоскости правки, что обычно связано с перегрузкой червячной передачи 4. Для устранения перегрузки профиль поднимается. С этой целью червяки 8, вращаемые электродвигателем 9, сообщают поступательное движение винтам 10 подъемного механизма 6 через связанные с ними червячные зубчатые колеса 11, име|ощие внутри резьбу, взаимодействующую с резьбой 12 винтов 10.

Предмет изобретения

Роторный кантователь к правильным прессам. о тл н ч а ю шийся тем, что, с целью кантования в плоскости правки и разгрузки привода для вращения ротора, в нем применен механизм для подъема н опускания ротора. № 134654
