Способ охраны вертикальной технической скважины от вредного влияния очистных выработок при разработке пластовых месторождений

Способ охраны вертикальной технической скважины от вредного влияния очистных выработок при разработке пластовых месторождений

Иллюстрации

Показать все

Реферат



Изобретение относится к горнодобывающей пром-ти и м.б. использовано при подземной добыче полезных ископаемых на рудных и нерудных месторождениях . Цель - повьппение эффективности охраны при сокращении затрат на сооружение скважины. Выбирают место закладки проектируемой технической скважины и определяют размер формируемого предохранительного целика (ПЦ). Затем ПЦ формируют, оконтуривая его очистными выработками (ОВ). Для предотвращения образования над ПЦ трещиноватости ОВ погашают торпедированием пород основной кровли. Этого же результата можно достигнуть путем погашения ОВ закладкой выработанного пространства вокруг формируемого ПЦ при его оконтуривании. Бурение технической скважины производят после формирования ПЦ, погашения ОВ и окончания активной стадии процесса сдвижения горных пород. 2 з.п. ф-лы. (Л

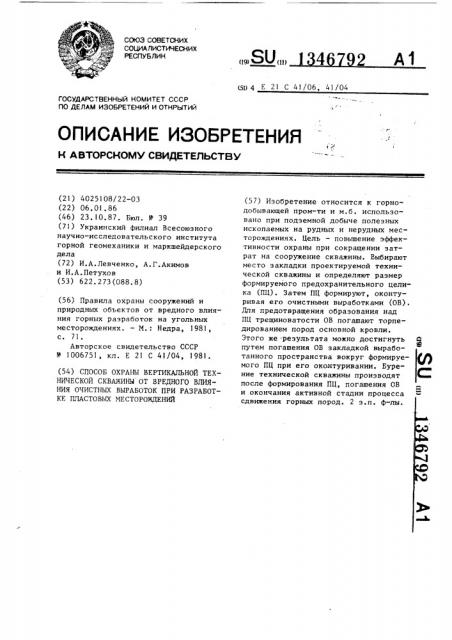

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4 2 А1 (19) (11) (511 4 Е 21 С 41/06, 41/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4025108/22-03 (22) 06.01.86 (46) 23.10.87. Бюл. М 39 (71) Украинский филиал Всесоюзного научно-исследовательского института горной геомеханики и маркшейдерского дела (72) И.А.Левченко, А.Г.Акимов и И.А.Петухов (53) 622.273(088.8) (56) Правила охраны сооружений и природных обьектов от вредного влияния горных разработок на угольных месторождениях. — М.: Недра, 1981, с. 71.

Авторское свидетельство СССР

У 1006751, кл. E 21 С 41/04, 1981. (54) СПОСОБ ОХРАНЫ ВЕРТИКАЛЬНОЙ ТЕХНИЧЕСКОЙ СКВАЖИНЫ ОТ ВРЕДНОГО ВЛИЯНИЯ ОЧИСТНЫХ ВЫРАБОТОК ПРИ РАЗРАБОТКЕ ПЛАСТОВЫХ МЕСТОРОЖДЕНИЙ (57) Изобретение относится к горнодобывающей пром-ти и м.б. использовано при подземной добыче полезных ископаемых на рудных и нерудных месторождениях. Цель — повышение эффективности охраны при сокращении затрат на сооружение скважины. Выбирают место закладки проектируемой технической скважины и определяют размер формируемого предохранительного целика (ПЦ). Затем ПЦ формируют, оконтуривая его очистными выработками (OB).

Для предотвращения образования над

ПЦ трещиноватости ОВ погашают торпедированием пород основной кровли.

Этого же результата можно достигнуть путем погашения ОВ закладкой выработанного пространства вокруг формируемого ПЦ при его оконтуривании. Бурение технической скважины производят после формирования ПЦ, погашения ОВ и окончания активной стадии процесса сдвижения горных пород. 2 э.п. ф-лы.

46792 2

ВНИИПИ Заказ 5105/32 Тираж 452

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

13

Изобретение относится к горно-добывающей промышленности и может быть использовано при подземной добыче полезных ископаемых на рудных и нерудных месторождениях.

Целью изобретения является повыше,ние эффективности охраны при сокращении затрат на сооружение скважины.

Способ осуществляется следующим образом.

Выбирают место закладки проектируемой технической скважины и определяют размер формируемого предохранительного целика. Радиус целика определяют, например, для угольного пласта нз соотношения.

R = 5m + 0,05Н + 0,0013 где R — - радиус формируемого целика, мю ш — мощность пласта, м;

7 — протяженность теодолитных ходов от начальных маркшейдерских точек до места перебуривания пласта скважиной, км.

Целик таких размеров обеспечивает устойчивость его на раздавливание весом толщи налегающих пород и предотвращение прорыва промывочной жидкости из скважины в горные выработки в период ее бурения.

После определения размера целик формируют, контуривая его очистными выработками. Целик формируют до бурения скважины.

В процессе формирования целика укаэанного размера в толще горных пород возможно наложение деформаций горных пород по плоскостям сдвижения, вызванное взаимным влиянием противоположных очистных выработок. Это может привести к образованию трещин, которые являются источником утечки промывочного раствора при бурении скважины. Для предотвращения образования над целиком трещиноватости очистные выработки погашают. Для этого в толще налегающих пород по контуру целика бурят скважины до пересечения с породами основной кровли, заряжают их зарядами BB и взрыванием этих зарядов торпедируют породы основной кровли. Обрушение зависших пород способствует плавному изгибу

60 слоев пород над сформированным целиком без развития сдвиговых деформаций. Кроме того, обрушившиеся породы раэрыхляются и, подбучиваясь, служат опорой для вышележащих слоев, что в конечном итоге приводит к уменьшению касательных напряжений и интенсивности процесса сдвижения над целиком.

Этого же результата можно достигнуть путем погашения очистных выработок закладкой выработанного пространства вокруг формируемого целика при его оконтуривании. Закладку выработанного пространства производят на площади, ограниченной контуром формируемого целика и расчетным контуром. Расчетный контур принимают соответствующим контуру предохранительного целика для случая, когда его размер определяют, например, по способу вертикальных сечений.

Бурение технической скважины производят после формирования предохранительного целика, погашения очистных выработок и окончания активной стадии процесса сдвижения горных пород.

Формула изобретения

1. Способ охрайы вертикальной технической скважины от вредного влияния очистных выработок при разработке пластовых месторождений, включающий бурение технической скважины и формирование предохранительного целика оконтуриванием его очистными выработками, о т л и ч а ю щ и йс я тем, что, С целью повышения эффективности охраны при сокращении затрат на сооружение скважины, целик формируют до бурения скважины, очистные выработки погашают при оконтуривании целика, а скважину бурят после окончания активной стадии процесса сдвижения горных пород.

2. Способ по п.l, о т л и ч а юшийся тем, что очистные выработки погашают торпедированием пород основной кровли.

3. Способ по п.l; о т л и ч а ю— шийся тем, что очистные выработки погашают закладкой выработанного пространства.
