Реферат



Изобретение позволяет повысить надежность системы. На входе дополнительного змеевика охлаждения установлен термогидроклапан, вьшолненный в виде корпуса (к) 5, полого шарика (Ш) 7 из легкоплавкого материала, ../ W Фиг.1 шетки (Р) 9 и магнита 10. К 5 имеет перемычку 6 с отверстием и контакти-. рует с К насоса. ПШ 7 заполнен магнитной жидкостью 8 и перекрывает отверстие . Р 9 расположена со стороны змеевика. Магнит охватывает К 5 в зоне, между Р 9 и ГШ1 7, причем К 5, решетка и ПШ 7 выполнены из немагнитного материала. При уменьшении расхода охлаждающей воды повьшается температура К 5 и Р 9. При этом нарушается целостность оболочки ПШ 7 и жидкость 8 вытекает в полость 15, где сосредоточивается вблизи магнита по периметру полости. Вода из полости 14 устремляется в дополнительный змеевик и охлаждает К насоса. 2 ил. i (Л С СА5 4: О5 СХ) сл О5 .. W Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (S1) 4 F 04 F 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

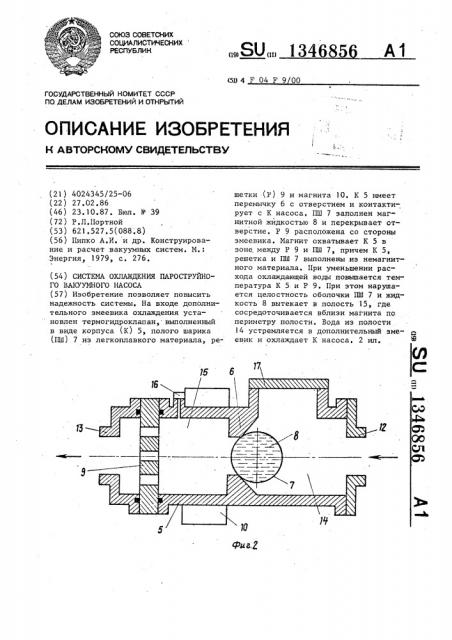

Фиг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4024345/25-06 (22) 27.02.86 (46) 23.10.87. Бюл. ¹ 39 (72) Р.Л.Портной (53) 621.527.5(088.8) (56) Пипко А.И. и др. Конструирование и расчет вакуумных систем. М, Энергия, 1979, с. 276 ° (54) СИСТЕМА ОХЛАЖДЕНИЯ ПАРОСТРУЙНОГО ВАКУУМНОГО НАСОСА (57) Изобретение позволяет повысить надежность системы. На входе дополнительного змеевика охлаждения установлен термогидроклапан, выполненный в виде корпуса (К) 5, полого шарика (ПШ) 7 из легкоплавкого материала, решетки (Р) 9 и магнита 10. К 5 имеет перемычку 6 с отверстием и контактирует с К насоса. ПШ 7 заполнен магнитной жидкостью 8 и перекрывает отверстие. Р 9 расположена со стороны змеевика. Магнит охватывает К 5 в зоне между Р 9 и ПШ 7, причем К 5, решетка и IIlil 7 выполнены из немагнитного материала. При уменьшении расхода охлаждающей воды повышается температура К 5 и P 9. При зтом нарушается целостность оболочки ПШ 7 и жидкость 8 вытекает в полость 15, где сосредоточивается вблизи магнита по периметру полости. Вода из полости

14 устремляется в дополнительный змеевик и охлаждает К насоса, 2 ил.

1I34685

Изобретение относится к вакуумной технике и может быть использовано в различных областях машиностроения, в частности для охлаждения вакуумных

5 пароструйных насосов.

Целью изобретения является повышение надежности системы охлаждения пароструйного вакуумного насоса.

На Фиг, 1 представлена схема паро- 10 струйного насоса; на фиг. 2 - схема термогидроклапана. ,. Система охлаждения пароструйного вакуумного насоса содержит охватывающий корпус 1 насоса змеевик 2 водяного охлаждения, дополнительный змеевик 3 охлаждения, установленный на входе в него термогидроклапан 4, выполненный в.виде .корпуса 5, имеющего перемычку 6 с отверстием и контактирующего с корпусом 1 насоса, перекрывающего отверстие полого шарика 7 иэ легкоплавкого материала, заполненного магнитной жидкостью 8, решетки

9, расположенной со стороны змеевика

3 и магнита 10, охватывающего корпус

5 термогидроклапана 4 в зоне между решеткой 9 и шариком 7, причем корпус

5 термогидроклапана 4, решетка 9 и шарик 7 выполнены из немагнитного материала.

Кроме того, система охлаждения содержит электронагреватель 11, входное и выходное отверстие 12 и 13 термогидроклапана, две полости 14 и

15, заглушку 16 и крышку 17.

После создания в откачиваемой системе необходимого предварительного вакуума подают воду в змеевик 2 и включают электродвигатель 11, Далее подают воду через входное отверстие

12 термогидроклапана 4, При этом шарик 7 перекрывает отверстие в перемычке 6.

При уменьшении расхода охлаждаю4 щей воды в змеевике 2 (например, в случае его засорения) температура корпуса 1 начинает повышаться, что влечет эа собой повышение температуры корпуса 5 и решетки 9 (корпус 5 термогидроклапана 4 плотно прижат к корпусу 1 насоса, корпус 5 и решетка 9 изготовлены из материала с высокой теплопроводностью).

Под действием высокой теипературы корпуса 5 нарушается целостность

6 2 оболочки шарика 7 в местах ее контакта с перемычкой 6 и магнитная жидкость 8 под действием давления воды в полости 14 и магнитных сил, создаваемых магнитом 10, вытекает из оболочки шарика в полость 15, где сосредоточивается вблизи магнита 10 по периметру полости 15, После разрушения шарика .7 вода иэ полости 14 и водяной магистрали устремляется через выходное отверстие13 в дополнительный змеевик 3, охлаждает корпус 1 и создает нормальные условия для работы насоса.

Части оболочки шарика 7 потоком воды проталкиваются через отверстие в горячей перемычке 6 и через отверстия в горячей решетке 9 уносятся в систему слива.

После окончания работы перекрыва» ют подачу охлаждающей воды в змеевики 2 и 3, снимают заглушку 16 и извлекают магнитную жидкость 8 из полости 15 (например, при помощи шприца), после чего заглушку 16 устанавливают на место. Снимают крышку 17 и ставят новый шарик 7.

Таким образом, система охлаждения пароструйного вакуумного насоса имеет повышенную надежность за счет установки дополнительного змеевика охлаждения, на входе в который установлен термогидроклапан.

Формула изобретения

Система охлаждения пароструйного вакуумного насоса, содержащая охватывающий корпус насоса змеевик водяного охлаждения, о т.л и ч а ю ш ая с я тем, что, с целью повышения

Ф надежности, она снабжена дополнитель ным змеевиком охлаждения и установленным на входе в него термогидроклапаном, выполнейным в виде корпуса, имеющего перемычку с отверстием и контактирующего с корпусом насоса, перекрывающего отверстие полого шарика из легкоплавкого материала, заполненного магнитной жидкостью, решетки, расположенной со стороны змеевика, и магнита, охватывакицего корпус термогидроклапана в зоне между решеткой и шариком, причем корпус термогидроклапана, решетка и шарик выполнены из немагнитного материала.
