Холодильная машина

Холодильная машина

Иллюстрации

Показать все

Реферат



Изобретение относится к области холодильной технике, а именно к малым холодильным машинам, и позволяет упростить их конструкцию. Сжатые в компрессоре 2 пары хладагента поступают в конденсатор 3, откуда охлажденный и сконденсировавшийся хладагент направляется после дросселирования в испаритель 1, где кипит, отбирая тепло у охлаждаемого объема. Для удаления инея, образовавшегося на поверхности испарителя 1, проводят оттаивание , при этом талая вода стекает с испарителя 1 сначала в поддон 6, а затем по трубопроводу 7 поступает в емкость 5, где нагревается з еевиком нижней части конденсатора 3 и выпаривается с одновременным охлаждением поступающего в конденсатор 3 хладагента. 1 ил. сл со о со ГчЭ 161

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ

Ф 5 7 б 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1 ) 4025714/28- 13 (22) 19.02.86 (46) 23.10.87. Бюл. № 39 (71) Харьковское опытно-конструкторское бюро холодильных машин (72) Я. Б. Орлов и М. Ш. Гольман (53) 621.565 (088.8) (56) Патент США № 3774406, кл. F 25 D 21/06, опублик. 1973.

Патент Франции № 2465974, кл: F 25 D 19/00, опублик. 1981. (54) ХОЛОДИЛЬНАЯ МАШИНА (57) Изобретение относится к области холодильной технике, а именно к малым холодильным машинам, и позволяет упростить

„,Я0„„1346927 А1 их конструкцию. Сжатые в компрессоре 2 пары хладагента поступают в конденсатор

3, откуда охлажденный и сконденсировавшийся хладагент направляется после дросселирования в испаритель I, где кипит, отбирая тепло у охлаждаемого объема.

Для удаления инея, образовавшегося на поверхности испарителя 1, проводят оттаивание, при этом талая вода стекает с испарителя 1 сначала в поддон 6, а затем по трубопроводу 7 поступает в емкость 5, где нагревается змеевиком нижней части конденсатора 3 и выпаривается с одновременным охлаждением поступающего в конденсатор 3 хладагента. 1 ил.

1346927

Формула изобретения

Составитель В. Чантурия

Редактор Н. Тупица Техред И. Верес Корректор С. Черни

За каз 4659/39 Тираж 475 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к холодильной технике, а именно к малым холодильным машинам, и может быть использовано преимущественно в торговом холодильном оборудовании.

Цель изобретения — упрощение конструкции холодильной машины.

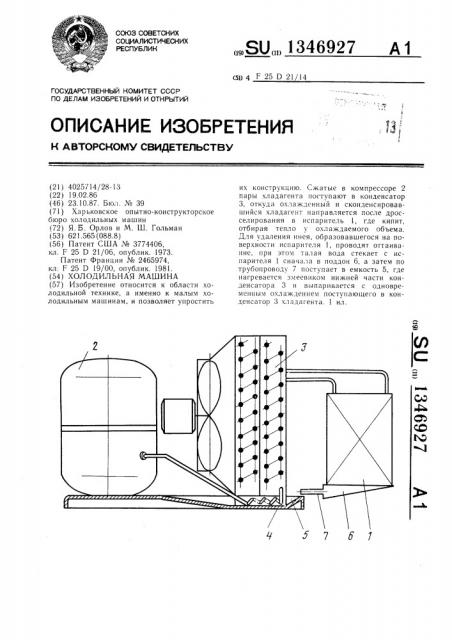

На чертеже схематически изображена предлагаемая холодильная машина, общий вид.

Холодильная машина содержит испаритель 1, компрессор 2 и конденсатор 3. Последние, образуя компрессорно-конденсаторный агрегат, установлены на раме 4, на которой размещена также емкость 5 для сбора талой воды, образующейся при оттаивании испарителя 1. Нижняя часть конденсатора 3 расположена в емкости 5, а испаритель 1 снабжен поддоном 6 с отводнь1м трубопроводом 7.

Машина работает следующим образом.

Сжатые в компрессоре 2 пары хладагента поступают в конденсатор 3, откуда охлажденный и сконденсировавшийся хладагент направляется после дросселирования в испаритель 1, где кипит, отбирая тепло у охлаждаемого объема. Для удаления инея, образовавшегося на поверхности испарителя 1, осуществляют оттаивание, при этом талая вода стекает с испарителя 1 сначала в поддон 6, а затем по трубопроводу 7 поступает в емкость 5, где нагревается змеевиком нижней части конденсатора 3 и выпаривается с одновременным охлаждением поступающего в конденсатор 3 хладагента.

Размещение нижней части конденсатора 3 в емкости 5 для сбора талой воды позволяет обойтись без специального выпаривателя, используемого в известном техническом решении, упростить конструкцию предлагаемой холодильной машины и снизить тем самым ее материалоемкость.

Холодильная машина, содержащая испаритель и установленные на раме компрес20 сор, конденсатор и емкость для сбора образующейся при оттаивании испарителя талой воды с возможностью ее выпаривания, отличающаяся тем, что, с целью упрощения конструкции, нижняя часть конденсатора размещена в емкости для сбора талой воды.
